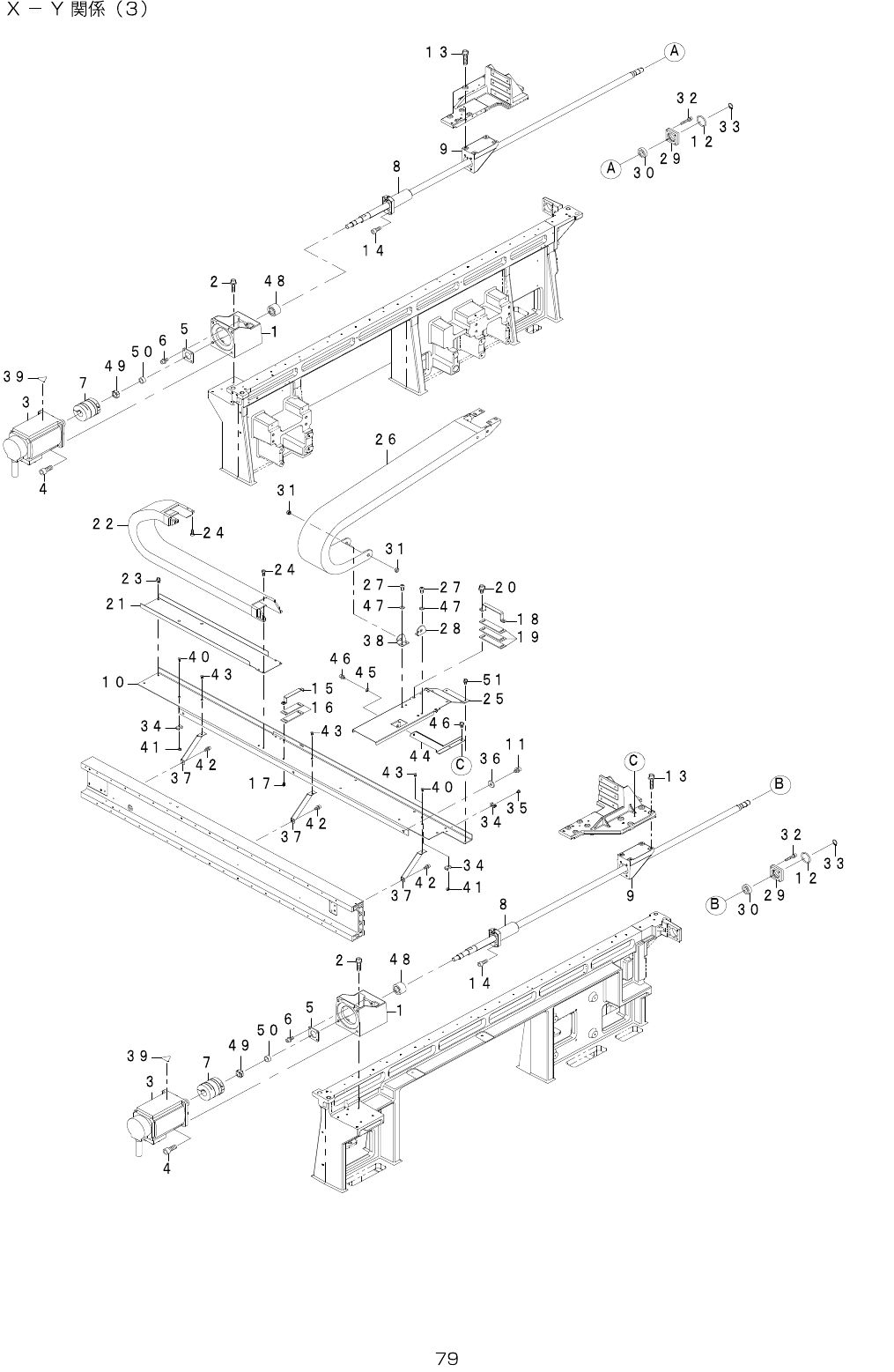

40.X-YCOMPONENTS(3)
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1 401-77461 Y_MOTOR_FRAME2 2
2 SL-6062592-TN SCREWM6L=25 8
3 401-46348 YAXISSERVOMOTOR 2
4 SM-6082002-TN SCREWM8L=20 8
5 401-77465 BEARING_PLATE 2
6 SL-6051292-TN SCREWM5L=12 8
7 401-82778 COUPLING_STF-056SA1 2
8 401-06041 Y_BALL_SCREW_L 2
9 401-06024 YBSCONNECTOR 2
10 401-82767 P_RAIL_SUPPORT 1
11 SL-6051092-TN SCREWM5L=10 3
12 400-93864 O_RING_X 2
13 SL-6063092-TN SCREWM6L=30 8
14 SM-6061602-TN SCREWM6L=16 8
15 401-82770 CABLE_CLAMP_X2 1
16 L153E-321-000 FCRUBBER 2
17 400-81751 B_COVER_SCREW 1
18 401-10219 FC_SUPPORT_Y_V2 1
19 400-98052 FC_RUBBER_Y 3
20 SL-6061292-TN SCREWM6L=12 2
21 401-82768 P_RAIL_SUPPORT_SHEET 1
22 401-10451 XCABLEBEAR 1
23 SL-6040892-TN SCREWM4L=8 2
24 SM-6041002-TN SCREW 8
25 401-82750 Y_CB_SUPPORT 1
26 400-60210 YCABLEBEAR(E) 1
27 SM-3051052-TN SCREWM5L=10 4
28 400-46005 CBBRACKETL 1
29 401-27577 X_BALL_SCREW_SUPPORT 2
30 SB-1150004-00 RADIALBEARING 2
31 L132E-421-000 CBBRACKETPINX 2
32 SL-6042592-TN SCREWM4L=25 8
33 RC-0150001-KP C-RING15(13.8) 2
34 HX-0029400-00 FIXEDBASE 3
35 SL-4030691-SC SCREWM3L=6 1
36 WP-0561616-SC WASHER5.6X16X1.6 3
37 401-83514 P_RAIL_SUPPORT_ANGLE 3
38 400-46006 CBBRACKETR 1
39 CM-3003000-03 HIGHTEMPARATURECAUTIONLABEL2(31.5) 2
40 SM-1030601-SC SCREWM3X6 2
41 NM-6030001-SC NUTM3X0.5TYPE1 2
42 SL-6041092-TN SCREWM4L=10 3
43 SM-1030601-SC SCREWM3X6 3
44 401-82769 Y_CB_SUPPORT_ANGLE_A 1
45 WP-0431005-SP PLAINWASHER 1
46 SL-6040892-TN SCREWM4L=8 3
47 WP-0531001-SC WASHERM5 4
48 SB-1150016-00 BEARING 2
49 400-93876 BEARING_LOCK_NUT 2
50 401-77466 COLLAR_150_200_60 2
51 SL-6040892-TN SCREWM4L=8 3
- -
