测定吸嘴
测量吸嘴头的旋转中心与实际吸取的吸嘴孔中心的偏移值，使相互的中心尽量一致进行吸
嘴的吸取位置 ( 返回位置 ) 的补正，使吸嘴更加准确地返回到吸嘴配置台。
操作步骤

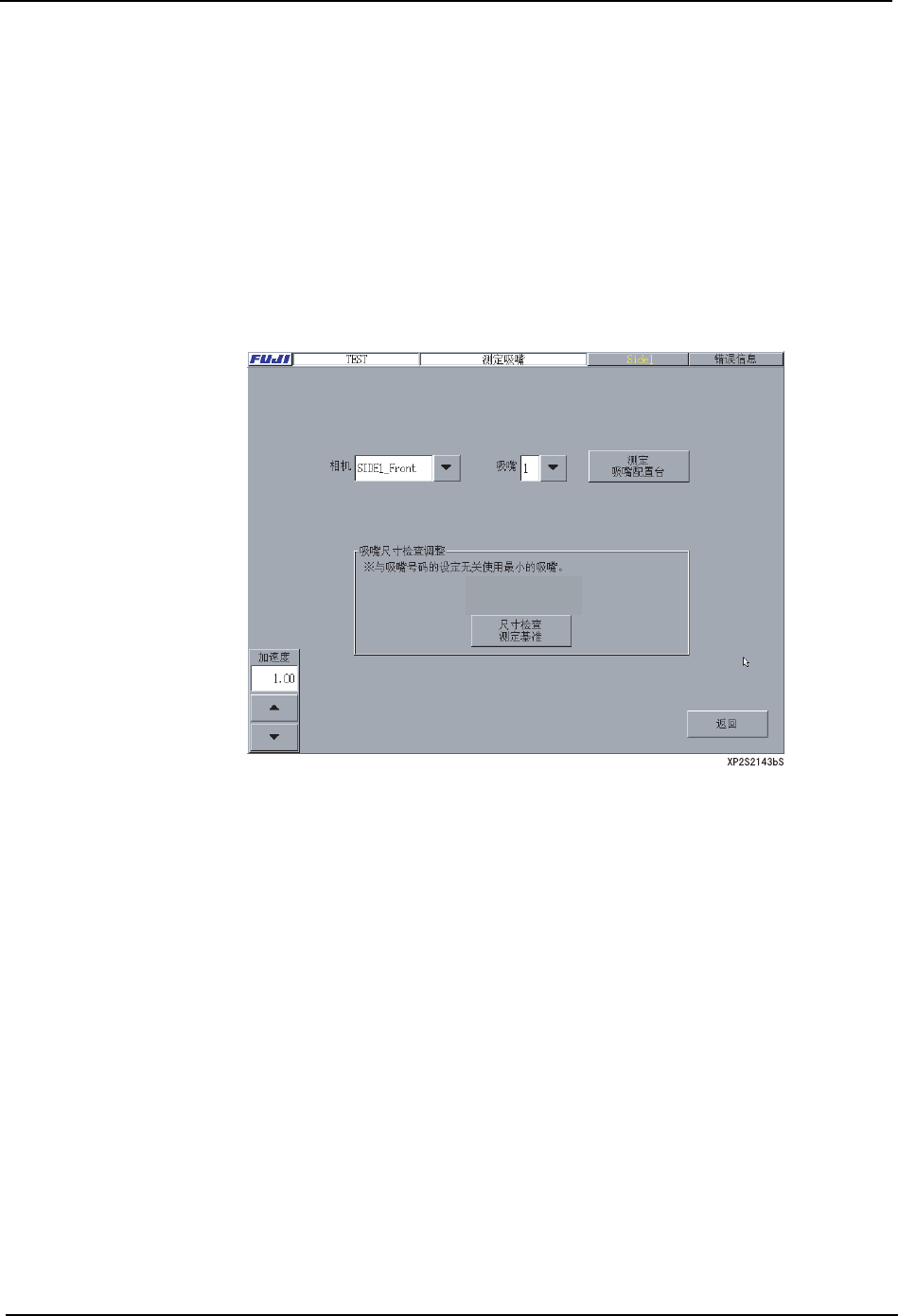

1. 在 [ 主画面 ] 上选择 [ 维修保养 C]、[ 测定吸嘴 ]，显示出 [ 测定吸嘴 ] 出画面。
2. 选择要进行测定的吸嘴 ( 吸嘴配置台 ) 和相机。另外，[SIDE1_Front] 是机器前侧、
[SIDE2_Front] 是机器后侧的相机。
3. 选择 [ 测定吸嘴配置台 ]。
4. 自动地执行测定。
注意 ) 尽管吸嘴尺寸正确，但仍然发生吸嘴尺寸检查错误时，请按以下方式进行测定。
尺寸检查位置测定： 用于测定吸嘴直径的传感器光轴位置的测定。
尺寸检查基准测定： 进行吸嘴尺寸检查时是否符合允许范围基准值的测定。
3. 操作系统 SYS-XP243-2.2S
60 XP-242E/243E 系统手册
3.3.6 料带元件的供应
MFU 夹板
用气缸驱动将 MFU 对机器夹紧或松开。
该功能只在 SIDE1 为可操作状态时有效。
备注 ) 固定料站平台装载机时候，没有该功能。
操作步骤(安装)
1. 打开机器的前门，然后慢慢地将 MFU 推入机器中。
2. 在 [ 主画面 ] 上选择 [ 机器操作 ]、[ MFU 夹板 ]，显示出确认启动的对话框。按下 [ 启
动 ] 按钮，夹紧 MFU。
操作步骤(卸下)
1. 在 [ 主画面 ] 上选择 [ 机器操作 ]、[ MFU 松板 ] ，显示出确认启动的对话框。
2. 按下 [ 启动 ] 按钮，松开 MFU。显示出 「请打开前门后进行操作」的信息。
3. 打开前门，按下画面上的 [OK] 按键。
4. 慢慢地将 MFU 从机器中拉出。
料带切刀的手动操作
操作步骤
1. 在 [ 主画面 ] 上选择 [ 机器操作 ]、[ 料带切刀 ]，显示出确认启动的对话框。
2. 按下 [ 启动 ] 按钮，切断供料器的料带。
SYS-XP243-2.2S 3. 操作系统
XP-242E/243E 系统手册 61

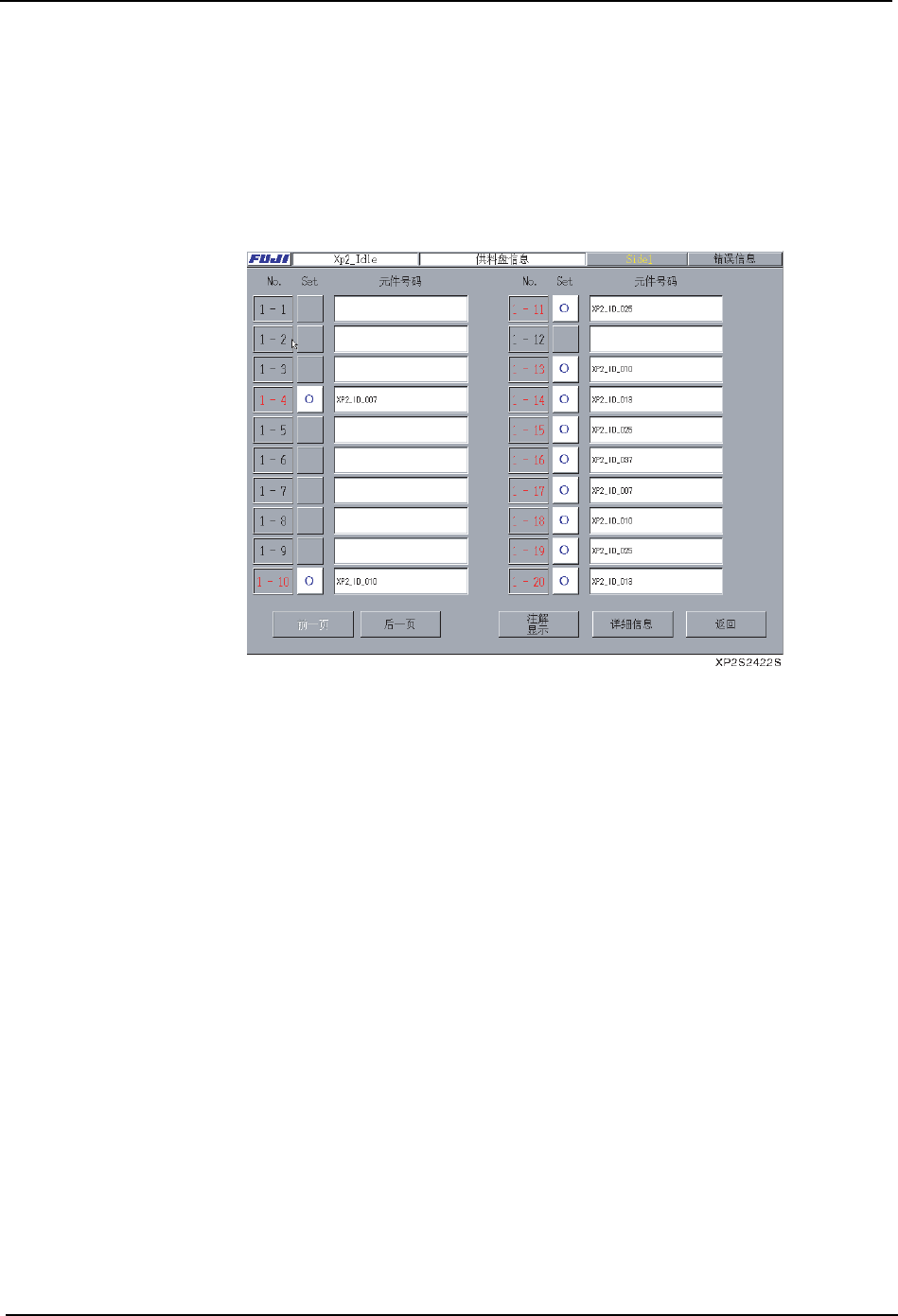

[ 供料器信息 ] 画面
确认生产程序中使用的供料平台的种类和料站的位置，并确认料尽等的错误状况。
操作步骤
1. 在 [ 主画面 ] 上选择 [ 生产 ]、[ 供料器信息 ]，显示出 [ 供料器数据 ] 画面。
2. 显示出 MFU 上的各料站的各个供料器状态项目的对话框。显示出各项目的左面是料站号、
元件的有无、元件标记。
当固有值的 _DeviceSetChkUse 设定为 “1”时，在自动运转中会显示出发生料尽以及 [ 错
误信息]的画面。按下[错误信息]的[返回]键时显示出[供料器信息]画面。在发生料
尽部分显示出「×」。当供补充元件后请按下「×」显示部分使其返回到[○]的显示。
项目说明
No.: 表示供料平台 / 料站号的颜色的含意如下。
红色：作为原始使用的料站
蓝色：作为次料站使用的料站
黑色：生产中不使用的料站
注意 ) 供料平台 / 料站号之前显示出 「*」的料站，表示设定为料带宽度 8mm 的马达供料器。设
定为料带宽度为 8mm 的马达供料器时，机器自动修正吸取位置。对于在供料平台 / 料站号
之前有 「*」的料站，请不要设定 8mm 宽度以外的马达供料器。吸取位置的修正是在
Packing 的 「Type Width」为 8，供料器种类按键为 MF、M1、M2 的情况下进行。
Set: 按键 「○」表示元件已经安装、「×」表示元件没有安装。
× : 按下按键后变为 「○」
○ : 即使按下按键也不会从 「○」改变
元件标记 : 显示出元件标记的名称，按下 [ 显示指令 ] 按钮后，可以切换到指令显
示。每当按下按键时，按键的显示在 [ 显示元件号 ] 和 [ 显示指令 ] 间切
换。
