3. 操作系统 SYS-XP243-2.2S

60 XP-242E/243E 系统手册

3.3.6 料带元件的供应

MFU 夹板

用气缸驱动将 MFU 对机器夹紧或松开。

该功能只在 SIDE1 为可操作状态时有效。

备注 ) 固定料站平台装载机时候，没有该功能。

操作步骤(安装)

1. 打开机器的前门，然后慢慢地将 MFU 推入机器中。

2. 在 [ 主画面 ] 上选择 [ 机器操作 ]、[ MFU 夹板 ]，显示出确认启动的对话框。按下 [ 启

动 ] 按钮，夹紧 MFU。

操作步骤(卸下)

1. 在 [ 主画面 ] 上选择 [ 机器操作 ]、[ MFU 松板 ] ，显示出确认启动的对话框。

2. 按下 [ 启动 ] 按钮，松开 MFU。显示出「请打开前门后进行操作」的信息。

3. 打开前门，按下画面上的 [OK] 按键。

4. 慢慢地将 MFU 从机器中拉出。

料带切刀的手动操作

操作步骤

1. 在 [ 主画面 ] 上选择 [ 机器操作 ]、[ 料带切刀 ]，显示出确认启动的对话框。

2. 按下 [ 启动 ] 按钮，切断供料器的料带。

SYS-XP243-2.2S 3. 操作系统

XP-242E/243E 系统手册 61

[ 供料器信息 ] 画面

确认生产程序中使用的供料平台的种类和料站的位置，并确认料尽等的错误状况。

操作步骤

1. 在 [ 主画面 ] 上选择 [ 生产 ]、[ 供料器信息 ]，显示出 [ 供料器数据 ] 画面。

2. 显示出 MFU 上的各料站的各个供料器状态项目的对话框。显示出各项目的左面是料站号、

元件的有无、元件标记。

当固有值的 _DeviceSetChkUse 设定为 “1”时，在自动运转中会显示出发生料尽以及 [ 错

误信息]的画面。按下[错误信息]的[返回]键时显示出[供料器信息]画面。在发生料

尽部分显示出「×」。当供补充元件后请按下「×」显示部分使其返回到[○]的显示。

项目说明

No.: 表示供料平台 / 料站号的颜色的含意如下。

红色：作为原始使用的料站

蓝色：作为次料站使用的料站

黑色：生产中不使用的料站

注意 ) 供料平台 / 料站号之前显示出「*」的料站，表示设定为料带宽度 8mm 的马达供料器。设

定为料带宽度为 8mm 的马达供料器时，机器自动修正吸取位置。对于在供料平台 / 料站号

之前有「*」的料站，请不要设定 8mm 宽度以外的马达供料器。吸取位置的修正是在

Packing 的「Type Width」为 8，供料器种类按键为 MF、M1、M2 的情况下进行。

Set: 按键「○」表示元件已经安装、「×」表示元件没有安装。

× : 按下按键后变为「○」

○ : 即使按下按键也不会从「○」改变

元件标记 : 显示出元件标记的名称，按下 [ 显示指令 ] 按钮后，可以切换到指令显

示。每当按下按键时，按键的显示在 [ 显示元件号 ] 和 [ 显示指令 ] 间切

换。

3. 操作系统 SYS-XP243-2.2S

62 XP-242E/243E 系统手册

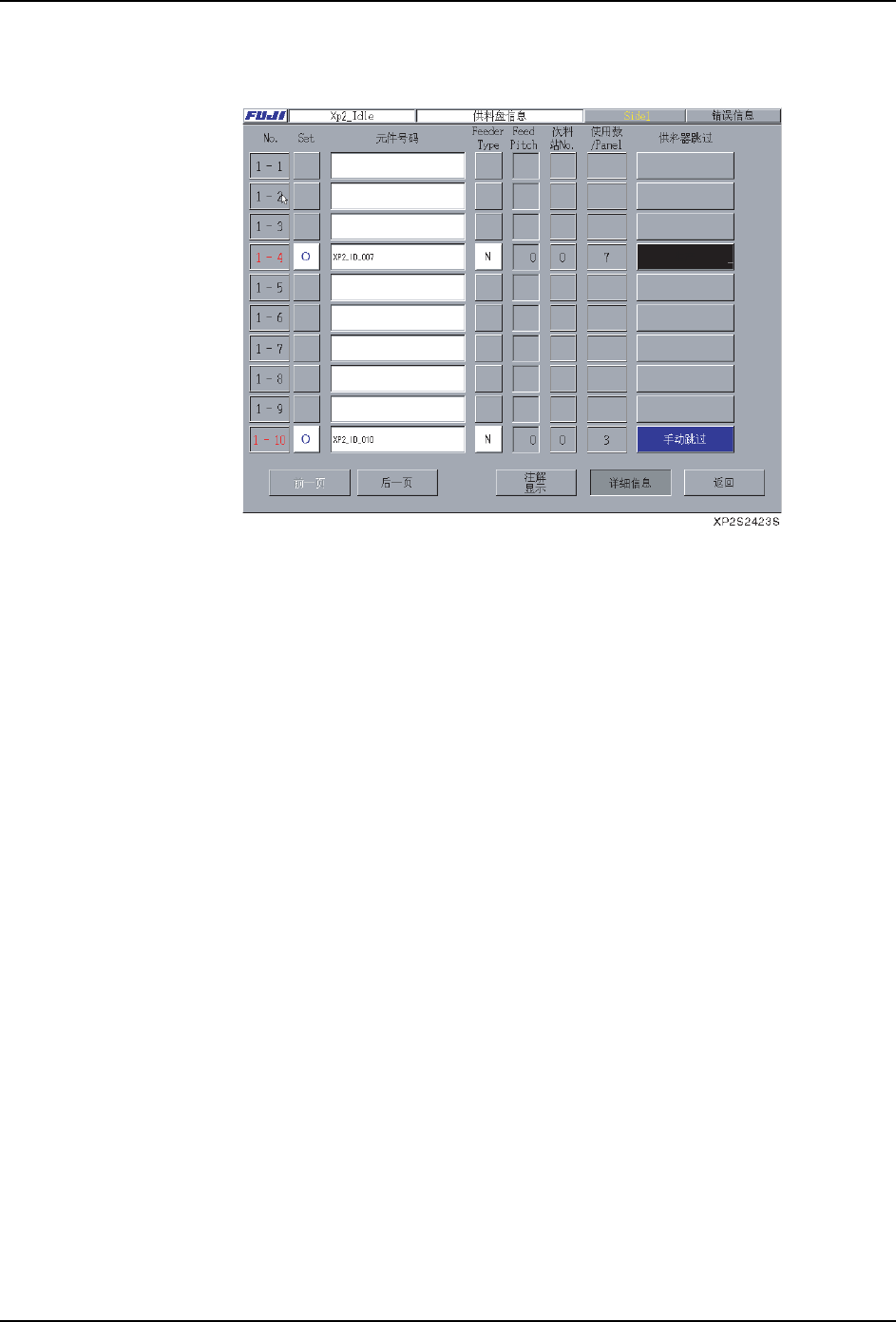

3. 按下 [ 详细信息 ] 按键，可以更进一步地显示详细的供料器的信息。在此也可以进行机

器上的跳过。

项目说明

Feeder Type: 按键的「N」「MF」「M1」「M2」表示供料器的种类，每次按下时进行

切换。用指定的供料器的设定进行元件的吸取动作。

N : 为马达供料器以外的供料器

MF:Feed Pitch 的数值已经设定时 ( 贴装时间变得更快 )

M1: 元件的凹槽间距小于 36mm 时

M2: 元件的凹槽间距大于 36mm 时

另外，在切换程序时，元件号名被变更，其供料器的「MF」/ 「M1」

/ 「M2」的设定被取消，返回到「N」。

Feed Pitch: 显示出 Feed Pitch 的数值。[Feeder Type] 按钮处于「MF」时可以输

入。

Next Slot: 显示出在 [ 编辑器 ] 的[ 供料器安装 ] 编辑画面上安装的次料站。

使用数 /Panel: 显示出每块电路板的使用数。

供料器跳过: 显示出在生产中使用的所有料站（包括次料站）的状态，可以进行跳

过设定。

选择初始料站时，可以将其料站的次料站进行相同的设定。

初始料站、次料站的循环全部在机器上进行跳过时，所选择的料站的

顺序也被跳过。
