广州市昊志机电股份有限公司
13
第三章 操作与显示
3.1 操作与显示界面介绍

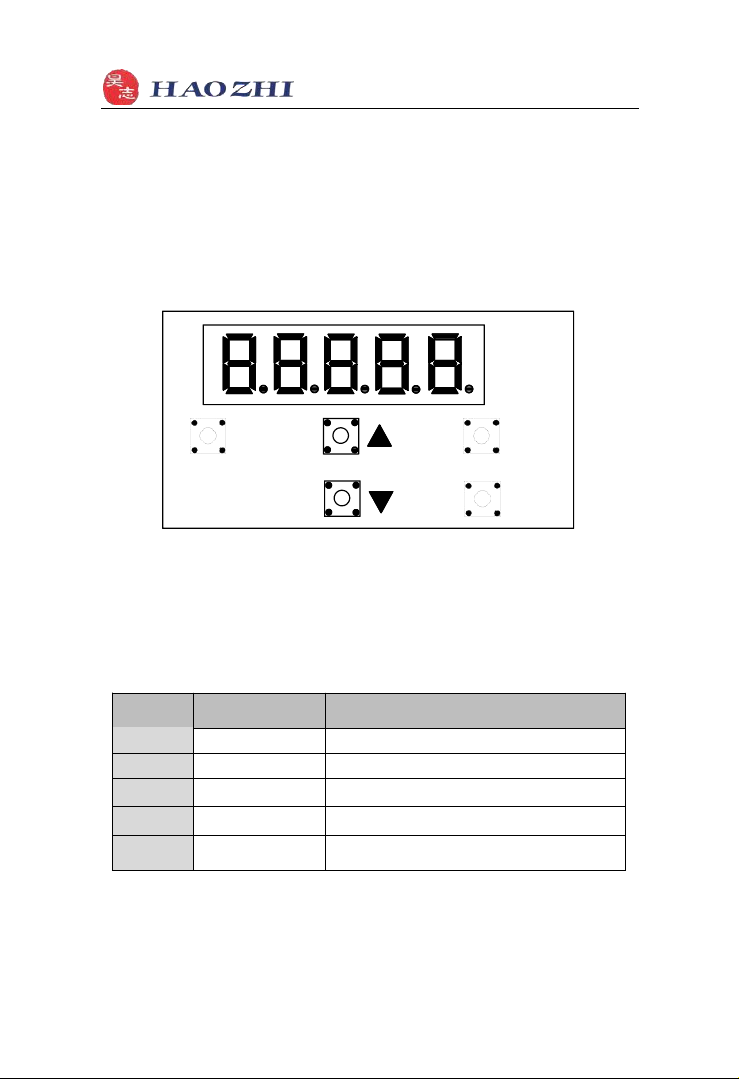

操作面板，可对驱动器进行功能参数修改、驱动器工作状态监控等
操作，其外型 及功能区如下图所示：
MODE
SHIFT
SET
数码显示区
：
5 位LED 显示，可显示工作频率、参数、电压、报警代码等。
按键按钮说明：
按键
名称
功能
MODE
菜单键/返回键
一级菜单进入或返回
SET
确认键
逐级进入菜单、设定参数确认
UP
递增键
数据或功能码的递增
DOWN
递减键
数据或功能码的递减
SHIFT
移位键
在修改参数时，可以选择参数的修改位
广州市昊志机电股份有限公司
14
3.2
参数修改及查看

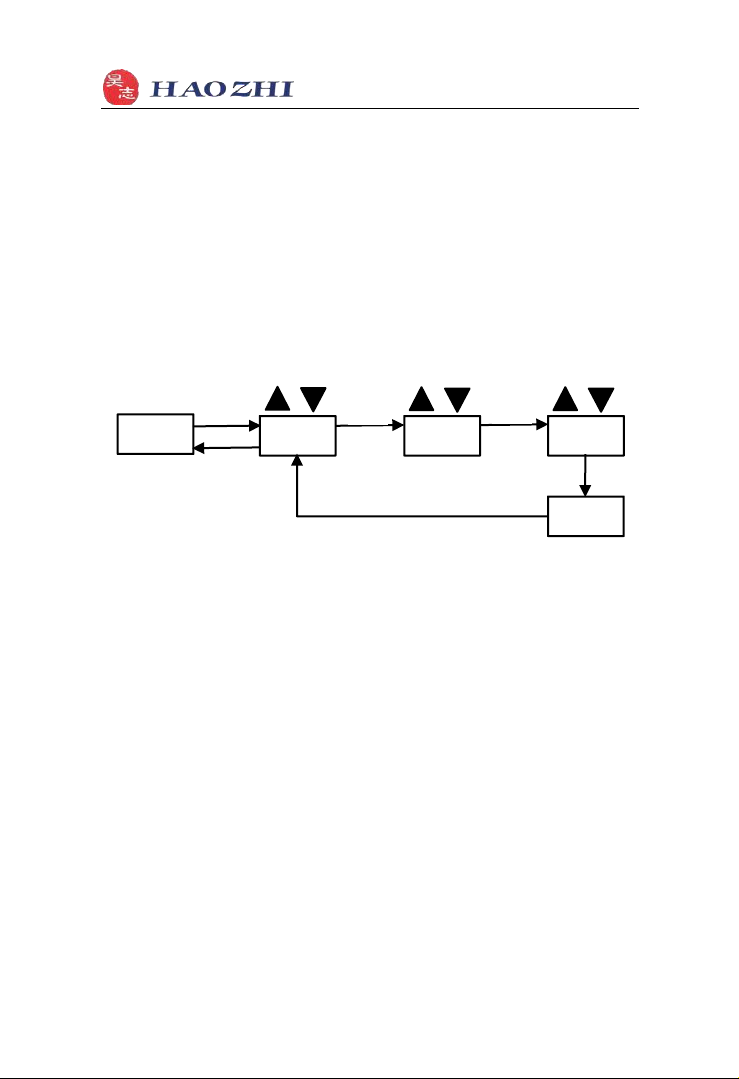

驱动器的操作面板采用主界面和二级菜单结构方式。主界面默认显示电源
电压，二级菜单分别为：功能码（一级菜单）→功能码设定值（二级菜单）。
操作流程如下图所示（红色为待操作的位）。
72.00
Pn2.03
Pn2.03
050.00
MODE
MODE
SHIFT
SET
MODE(不保存返回)
SET(保存返回)
一级菜单
改变功能码 1
Pn2.03
SHIFT
一级菜单
改变功能码 2
一级菜单
改变参数组
主界面
默认显示电压
二级菜单
设定值
说明事项：
（1） 操作一级菜单时，使用 SHITFT 按键循环切换要操作的位，使用
UP/DOWN 按键改变功能参数后的数字；
（2） 操作二级菜单时，使用 MODE 或者 SET 键返回一级菜单。使用 MODE
键返回将不会保存参数，使用 SET 键返回将保存参数；
（3） 主界面默认显示电源电压，按 MODE 键进入一级菜单，一级菜单
下按 MODE 键返回主界面，其他菜单情况下按 MODE 键返回。

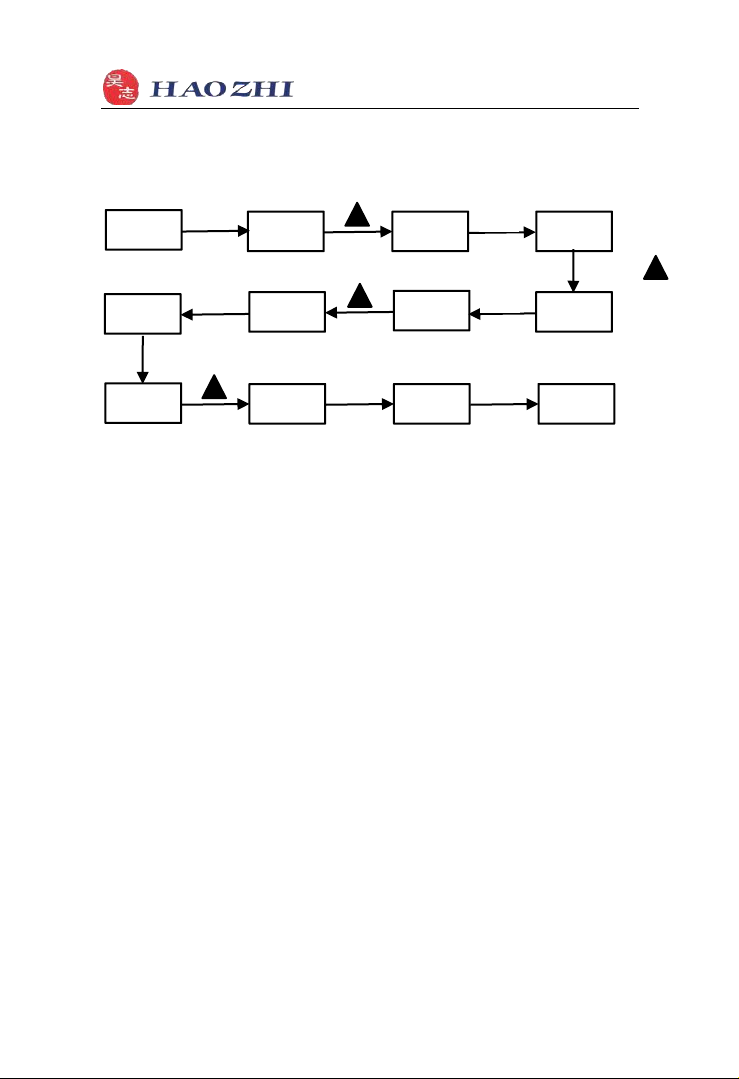

举例：将功能码Fn2.02 从30V 更改设定为60v 的示例。
广州市昊志机电股份有限公司
15
072.00
Pn0.00
Pn0.02
Pn2.02
MODE
SHIFT +
Pn0.02
SHIFT
Pn2.02
SHIFT
Fn2.02
00030
SET
00030
SHIFT
00060
Fn2.02
SET
072.00
MODE
注意事项：
（1）若参数设置不成功，说明该功能码为不可修改参数或者在运
行状态下不可修改，需停机后才能修改；
（2）开机默认有密码，显示“PPPPP”，输入正确密码后进入主界
面。
3.3
显示
（1）停机状态下：通过设置“Pn0.11”显示设置速度、电源电压、输
入电压和实际电流；
（2）转动状态下：通过设置“Pn0.09”显示当前速度、设置速度和电
源电压；
（3）上电后，进入主界面。若“Pn0.27”不为空，需输入密码（默认
00001），主界面将显示“PPPPP”，若为空，默认显示“Pn0.11”设置
的参数。
3.4
密码设置
