广州市昊志机电股份有限公司
16
（1）驱动器提供了用户密码保护功能，当 Pn0.27 设为非零时，即为用
户密码，默认密码为“00001”，输入正确的密码才能进入主界面。若
修改密码，更改“Pn0.27”即可，按下 SET 键后，需重新输入新密码才
能进入主界面；
（2）若要取消密码保护功能，只有通过密码进入，并将 Pn0.27 设为 0
才行；
第四章 参数设置
4.1 权限
“☆”：表示该参数的设定值在驱动器处于停机、运行状态中，
均可更改；
“★”：表示该参数的设定值在驱动器处于运行状态时，不可更
改；
“●”：表示该参数的数值是实际检测记录值，不能更改；
“*”：表示该参数是“厂家参数”，仅限于制造厂家设置，禁
止用户进行操作；
4.2 应用参数
广州市昊志机电股份有限公司
17

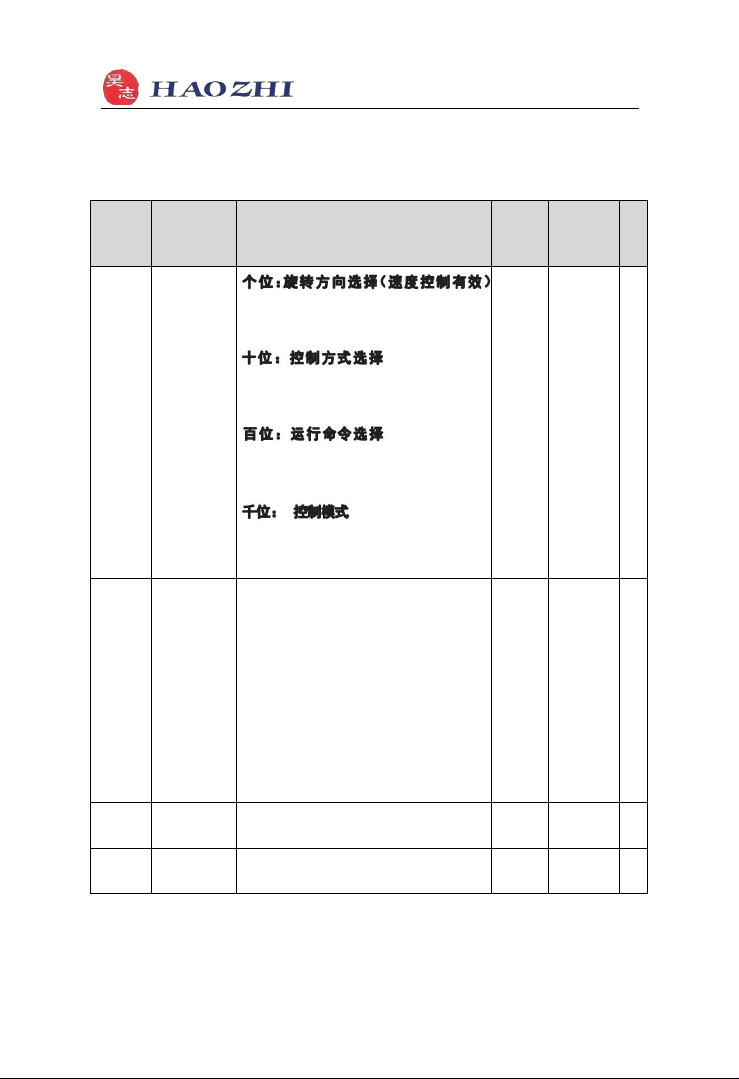

（1）基本参数
功能码
名称
设定范围
最小
单位
出厂值
更
改
Pn0.00
功能选择
应用开关 0
0： 以 CCW 方 向 为 正 转 方向
1：以 CW 方向为正转方 向
2～3：保留
0： 速 度 控 制 模 式
1：转矩 控 制模式
2～6：保留
0： 操 作 面 板 命 令 通 道
1：端子 命 令 通道
2：串行口通讯命令通 道
0： 开 环 矢 量 控 制
1：闭环 矢 量控制
2：V/F 控 制
1
2100
★
Pn2.00
速度控制
应用开关 0
个位，十位：主速度指令 A 来
0：数字给定 1，下电不记忆
1：通信给定
2：AI
3：数字给定 2，下电记忆
4：保留
5：保留
6：保留
7：保留
8：保留
A~F：保留
1
1
★
Pn2.03
内部速度指
令
0.0Hz～最大速度
0.1Hz
500.0Hz
☆
Pn2.05
最大速度
50.0Hz～1667.0Hz
0.1Hz
1000.0Hz
★
广州市昊志机电股份有限公司
18
功能码
名称
设定范围
最小
单位
出厂值
更
改
Pn2.07
上限速度
下限速度～最大速度
0.1Hz
1000.0Hz
☆
Pn2.09
下限速度
0.0Hz～上限速度
0.1Hz
0.0Hz
☆
Pn2.10
加速时间 1
0.00s～65000s
0.01s
1.00s
☆
Pn2.11
减速时间 1
0.00s～65000s
0.01s
1.00s
☆
注意：
1.Pn0.00用来设定运行命令通道与控制模式。
2.Pn2.00用来设定速度控制时的主速度源，可以为模拟量，也可为 485
通信输入，也可以数字输入。
3.Pn2.10与Pn2.11用来设定速度控制的加减速时间。
4.若电机额定转速为 80000 转，设置 Pn2.05 和 Pn2.07 为 1334.0Hz。
（2）电机参数
功能码
名称
设定范围
最小
单位
出厂值
更改
Fn2.00
电机类型选择
0：异步电机
1
0
★
Fn2.01
电机额定功率
0.1kW～630.0kW
0.1kW
0.2
★
Fn2.02
电机额定电压
0V～1140V
1V
48
★
Fn2.03
电机额定电流
0.01A～655.35A
0.01A
4.10
★
Fn2.04
电机额定频率
0.0Hz～最大速度
0.1Hz
1000.0
★
Fn2.05
电机额定转速
0rpm～65535rpm
1rpm
60000
★
注意：
1. 若电机额定转速为 80000 转，设置 Fn2.04 为 1334.0Hz。
2. 若电机额定转速为 80000 转，设置 Fn2.05 为 60000（参数最大表
示范围为 65535，80000 转超过了最大表示范围，这里设置 60000 不影
