10-8-5 10-8 ケーブル 後側制御部 CABLE (REAR CONTROL UNIT) ｲﾗｽﾄ番号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q'ty 備考 Remarks 同期 Repl.
10-8-4
10-8
ケーブル 後側制御部
CABLE (REAR CONTROL UNIT)
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
53 1-837-916-21
IC
ﾇｷﾄﾘ
ｶｸﾆﾝ
ｹｰﾌﾞﾙ
2 (R)
CABLE, CONIFIRMATION 2 (R)
1
54 1-838-256-11
ﾀﾞｲｼｬ
ｹﾝｼｭﾂ
ｾﾝｻ
ｹｰﾌﾞﾙ
(F)
CABLE, DETECTION SENSOR (F)
1
55 1-838-256-21
ﾀﾞｲｼｬ
ｹﾝｼｭﾂ
ｾﾝｻ
ｹｰﾌﾞﾙ
(R)
CABLE, DETECTION SENSOR (R)
1
56 1-837-942-31
ｼﾞｬﾝﾊﾟ
ｺﾈｸﾀ
(SCB-30)
CONNECTOR, JUMPER (SCB-30)
1
57 1-838-176-11
MC OFF
ｼﾝｺﾞｳ
ｹｰﾌﾞﾙ
CABLE, MC OFF SIGNAL
1
58 1-837-943-11
ｼｸﾞﾅﾙ
ﾀﾜｰ
ｼﾝｺﾞｳ
ｹｰﾌﾞﾙ
CABLE, SIGNAL TOWER SIGNAL
1
59
1
OPTION
60 1-837-944-11
ｲﾝﾀｰ
ﾌｪｰｽ
ｹｰﾌﾞﾙ
1 (R)
CABLE, INTERFACE 1 (R)
1
61 1-837-945-11
ｲﾝﾀｰ
ﾌｪｰｽ
ｹｰﾌﾞﾙ
1 (L)
CABLE, INTERFACE 1 (L)
1
62
1
OPTION
63
1
OPTION
64 1-837-993-11
DIO
ﾃﾞﾝｹﾞﾝ
ｹｰﾌﾞﾙ
(FLB-DW4)
CABLE, DIO POWER (FLB-DW4)
1
65 1-837-994-11
DIO
ﾂｳｼﾝ
ｹｰﾌﾞﾙ
(FLB-DW4)
CABLE, COMMUNICATION (FLB-DW4)
1
66 1-837-885-11
ｶﾒﾗ
ﾄﾘｶﾞ
ｼﾝｺﾞｳ
ｹｰﾌﾞﾙ
1
CABLE, CAMERA TRIGGER SIGNAL 1
1
67 1-837-904-11
LED
ｼﾝｺﾞｳ
ｹｰﾌﾞﾙ
1 (F)
CABLE, LED SIGNAL 1 (F)
1
68 1-837-904-21
LED
ｼﾝｺﾞｳ
ｹｰﾌﾞﾙ
1 (R)
CABLE, LED SIGNAL 1 (R)
1
69 1-837-886-11
ｶﾒﾗ
ﾄﾘｶﾞ
ｼﾝｺﾞｳ
ｹｰﾌﾞﾙ
2 (F)
CABLE, TRIGGER SIGNAL 2 (F)
1
70 1-837-886-21
ｶﾒﾗ
ﾄﾘｶﾞ
ｼﾝｺﾞｳ
ｹｰﾌﾞﾙ
2 (R)
CABLE, TRIGGER SIGNAL 2 (R)
1
71 1-837-946-11
ﾒｲﾝ
ﾃﾞﾝｹﾞﾝ
ｹｰﾌﾞﾙ
1
CABLE, MAIN POWER 1
1
72 1-966-605-12
ｻｰｼﾞ
ﾌﾟﾛﾃｸﾀ
ﾊｰﾈｽ
HARNESS, SURGE PROTECTOR
1
10-8-5
10-8
ケーブル 後側制御部
CABLE (REAR CONTROL UNIT)
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.

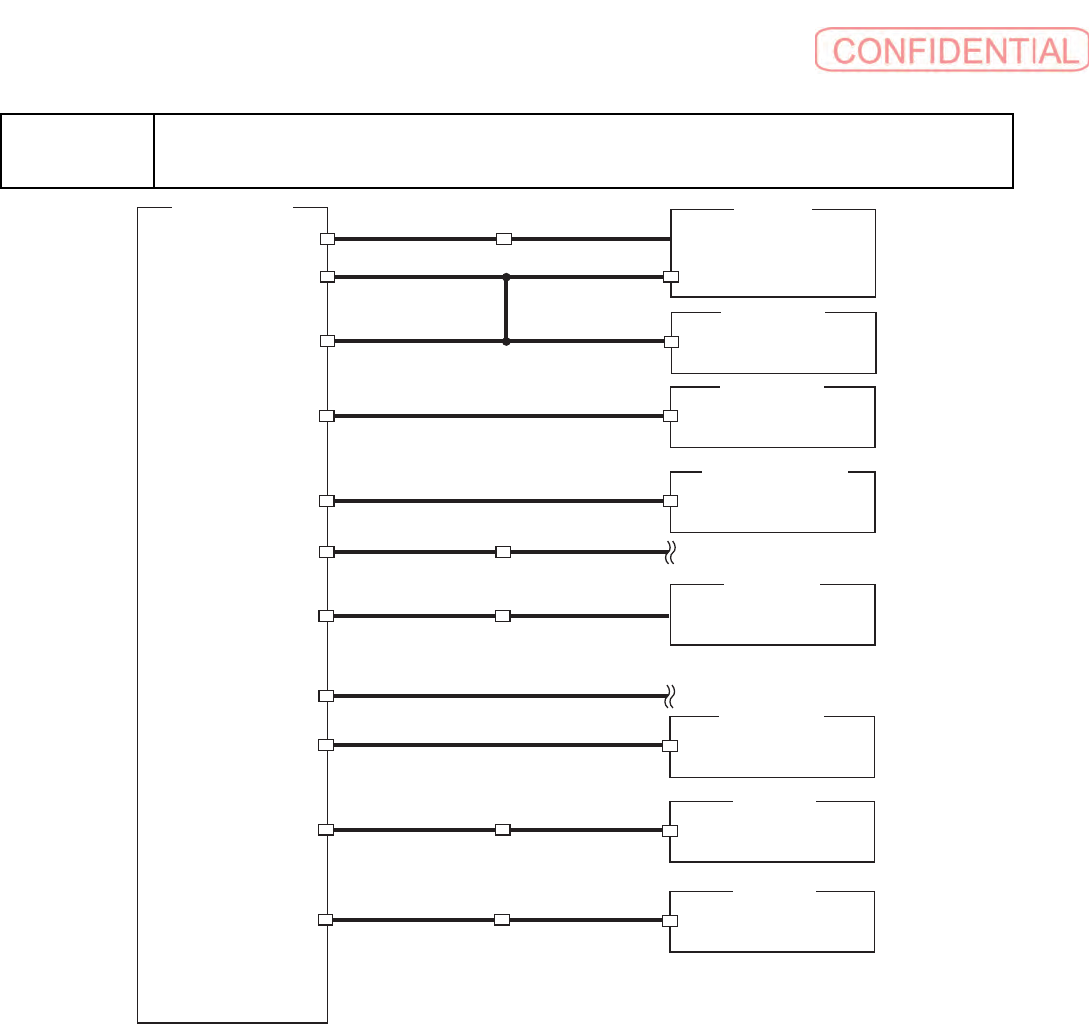

10-9-1
10-9
ケーブル 電源ユニット部
CABLE (POWER UNIT)
PW-1
POWER UNIT
PC UNIT
1
PC-ACIN
DV-ACIN
PW-2
DRIVER UNIT
2
CN18
PW-EMG
SAFETY
CONTROL BOARD
3
SCB-18
PW-PNL
4
PW-SW
PW-4
5
VACUUM
PW-5
6
PSW
PW-F OFF
7
PW-F SIG
J13
SDIO(DR2-F)
DR2F-13
PC-PSW
PW-R OFF
J14
SDIO(DW1-F)
DW1F-14
8
PW-F12V
9
TPF-12V2
PW-R12V
10
TPR-12V2
VACUUM
PUMP
TPF-12V
TOUCH
PANEL F
TPR-12V
TOUCH
PANEL R
