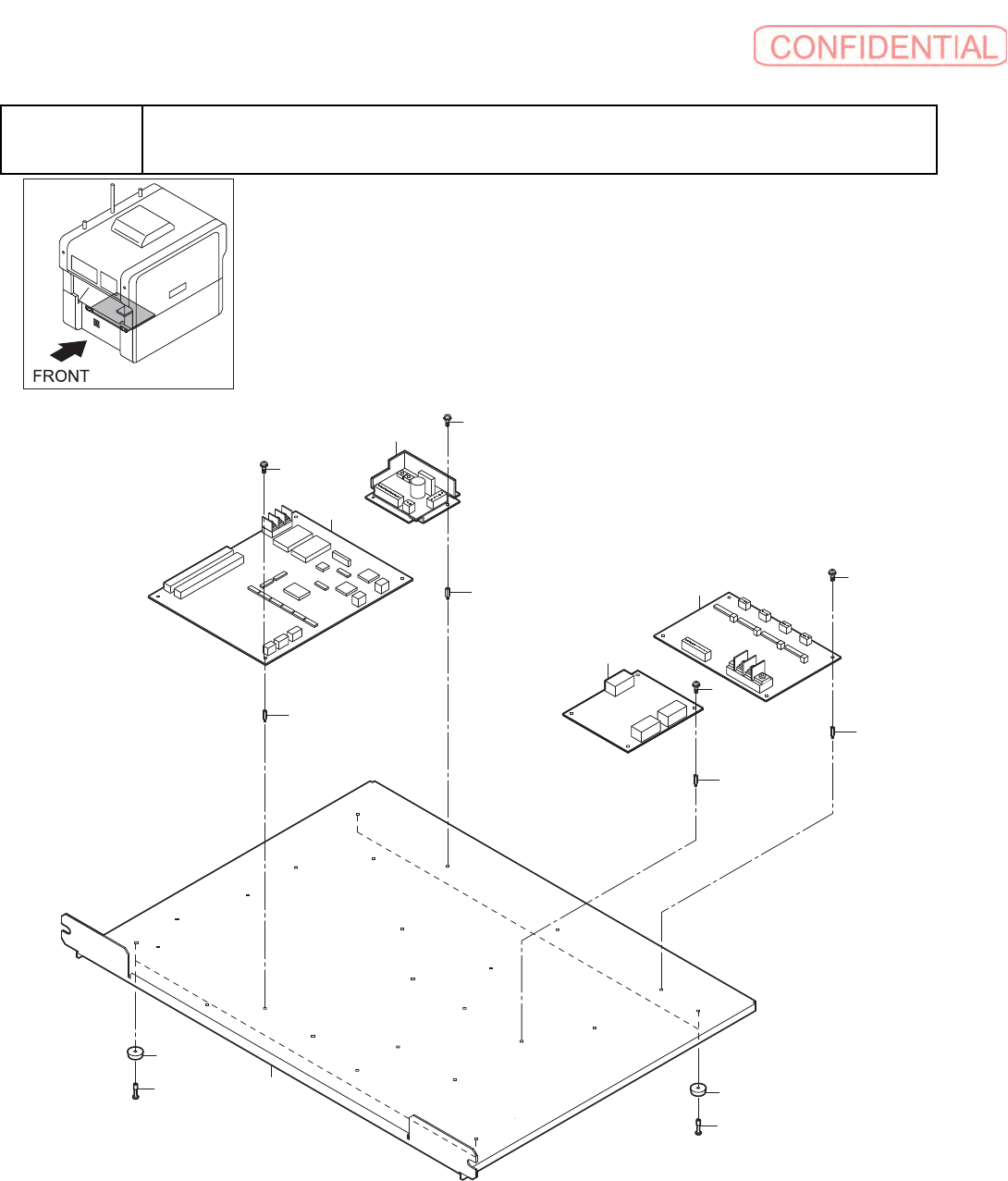

9-2-3 9-2 ファン ユニット FAN UNIT ｲﾗｽﾄ番号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q'ty 備考 Remarks 同期 Repl.
9-2-2
9-2
ファン ユニット
FAN UNIT
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
1 1-787-201-11
DC
ﾌｧﾝ
(109P0912H4D01)
FAN, DC (109P0912H4D01)
4
109P0912H4D01
2 2-149-017-01
ﾌｨﾙﾀｰ
(MF13-10)
FILTER (MF13-10)
1
MF13-10
3 4-184-129-01
FAN
ﾕﾆｯﾄ
ｷｭｳｷ
ﾊﾟﾈﾙ
PANEL, FAN UNIT INTAKE
1
4 4-184-130-01
FAN
ﾕﾆｯﾄ
ﾌｨﾙﾀｰ
ｵｻｴ
ﾊﾟﾈﾙ
PANEL, FAN UNIT FILTER RETAINER
1
5 4-184-131-01
FAN
ﾕﾆｯﾄ
ｼﾞｮｳﾌﾞ
ﾊﾟﾈﾙ
PANEL, FAN UNIT UPPER
1
6 4-184-132-01
FAN
ﾕﾆｯﾄ
ｶﾌﾞ
ﾊﾟﾈﾙ
PANEL, FAN UNIT LOWER
1
7 4-184-133-01
FAN
ﾕﾆｯﾄ
ﾊｲﾒﾝ
ﾊﾟﾈﾙ
PANEL, FAN UNIT REAR
1
8 7-682-961-01
+PSW 4X8
SCREW +PSW 4X8
12
+PSW 4X8
9 7-682-968-01
+PSW 4X30
SCREW +PSW 4X30
16
+PSW 4X30
9-2-3
9-2
ファン ユニット
FAN UNIT
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
9-3-1
9-3
Ｉ／Ｆ ユニット
I/F UNIT
5
6
6
10
10
7
11
7
1
2
3
4
7
11
11
7
11
