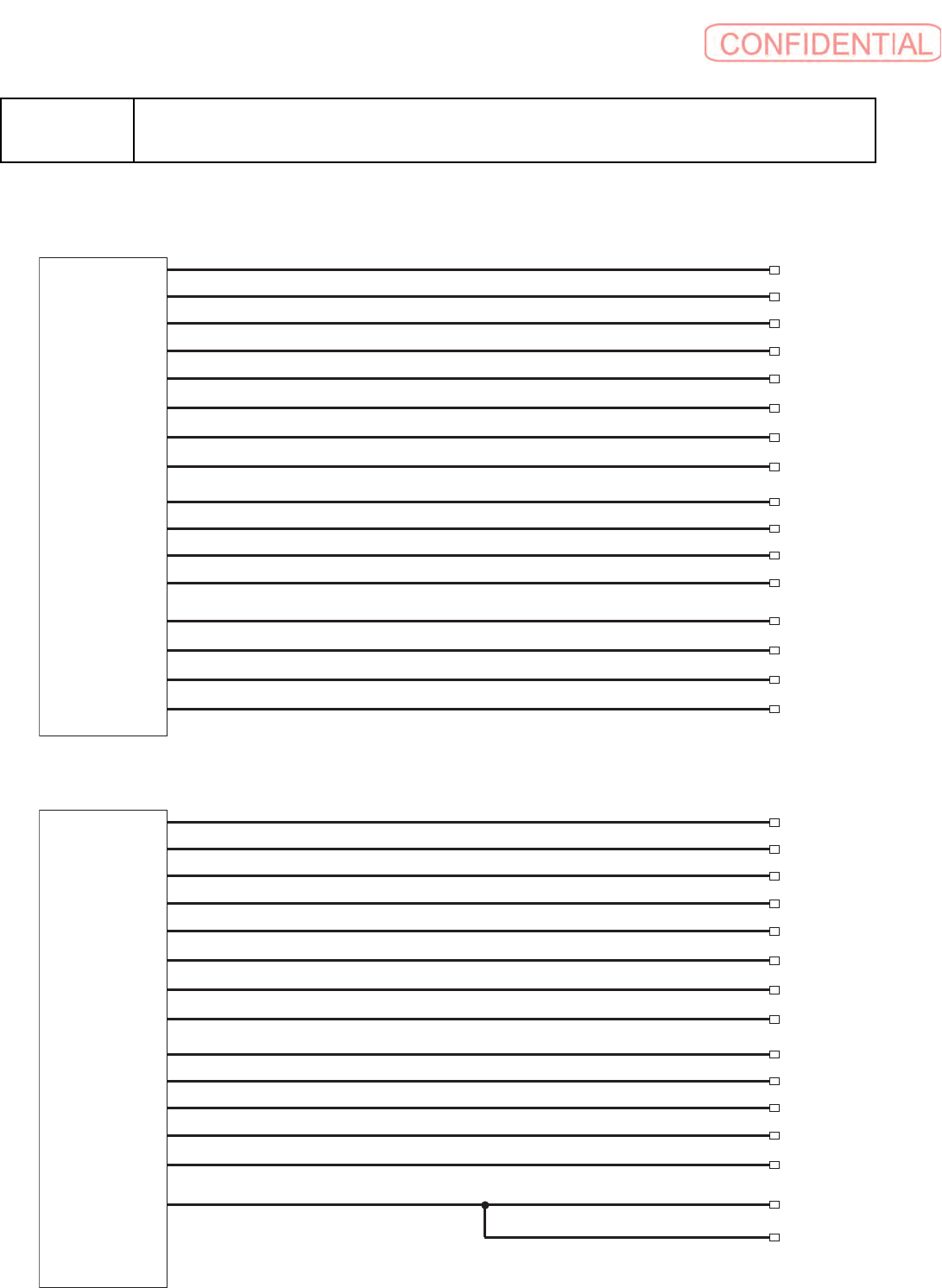

12-4-1
12-4
インテリジェンスカセット用台車内配線 (端子台)
INTERNAL WIRING, CART (TERMINAL TABLE)
TB
(RIGHT SIDE)
1
No.101
1
No.103
1
No.105
1
No.107
1
No.109
1
No.111
1
No.113
1
No.115
2
No.117
2
No.119
2
No.121
2
No.123
3
No.125
3
No.127
3
No.129
3
No.131
TB
(LEFT SIDE)
4
No.133
4
No.135
4
No.137
4
No.139
4
No.141
4
No.143
4
No.145
4
No.147
5
No.149
5
No.151
5
No.153
5
No.155
5
No.157
6
TEST1
TEST2
12-4-2
12-4
インテリジェンスカセット用台車内配線 (端子台)
INTERNAL WIRING, CART (TERMINAL TABLE), CART (TERMINAL TABLE)
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
1 1-835-490-11
ﾀﾞｲｼｬ
ｶｾｯﾄ
ﾃﾞﾝｹﾞﾝ
ｹｰﾌﾞﾙ
1
CABLE, TROLLEY POWER 1
8
For No.101 ~ No.115,
WITH CONNECTOR
2 1-835-493-11
ﾀﾞｲｼｬ
ｶｾｯﾄ
ﾃﾞﾝｹﾞﾝ
ｹｰﾌﾞﾙ
4
CABLE, TROLLEY POWER 4
4
For No.117 ~ No.123,
WITH CONNECTOR
3 1-835-493-21
ﾀﾞｲｼｬ
ｶｾｯﾄ
ﾃﾞﾝｹﾞﾝ
ｹｰﾌﾞﾙ
5
CABLE, TROLLEY POWER 5
4
For No.125 ~ No.131,
WITH CONNECTOR
4 1-835-490-21
ﾀﾞｲｼｬ
ｶｾｯﾄ
ﾃﾞﾝｹﾞﾝ
ｹｰﾌﾞﾙ
2
CABLE, TROLLEY POWER 2
8
For No.133 ~ No.147,
WITH CONNECTOR
5 1-835-490-31
ﾀﾞｲｼｬ
ｶｾｯﾄ
ﾃﾞﾝｹﾞﾝ
ｹｰﾌﾞﾙ
3
CABLE, TROLLEY POWER 3
5
For No.149 ~ No.157,
WITH CONNECTOR
6 1-835-495-11
ﾀﾞｲｼｬ
ｶｾｯﾄ
ﾃﾞﾝｹﾞﾝ
ｹｰﾌﾞﾙ
6
CABLE, TROLLEY POWER 6
1
For TEST1 & TEST2,
WITH CONNECTOR
