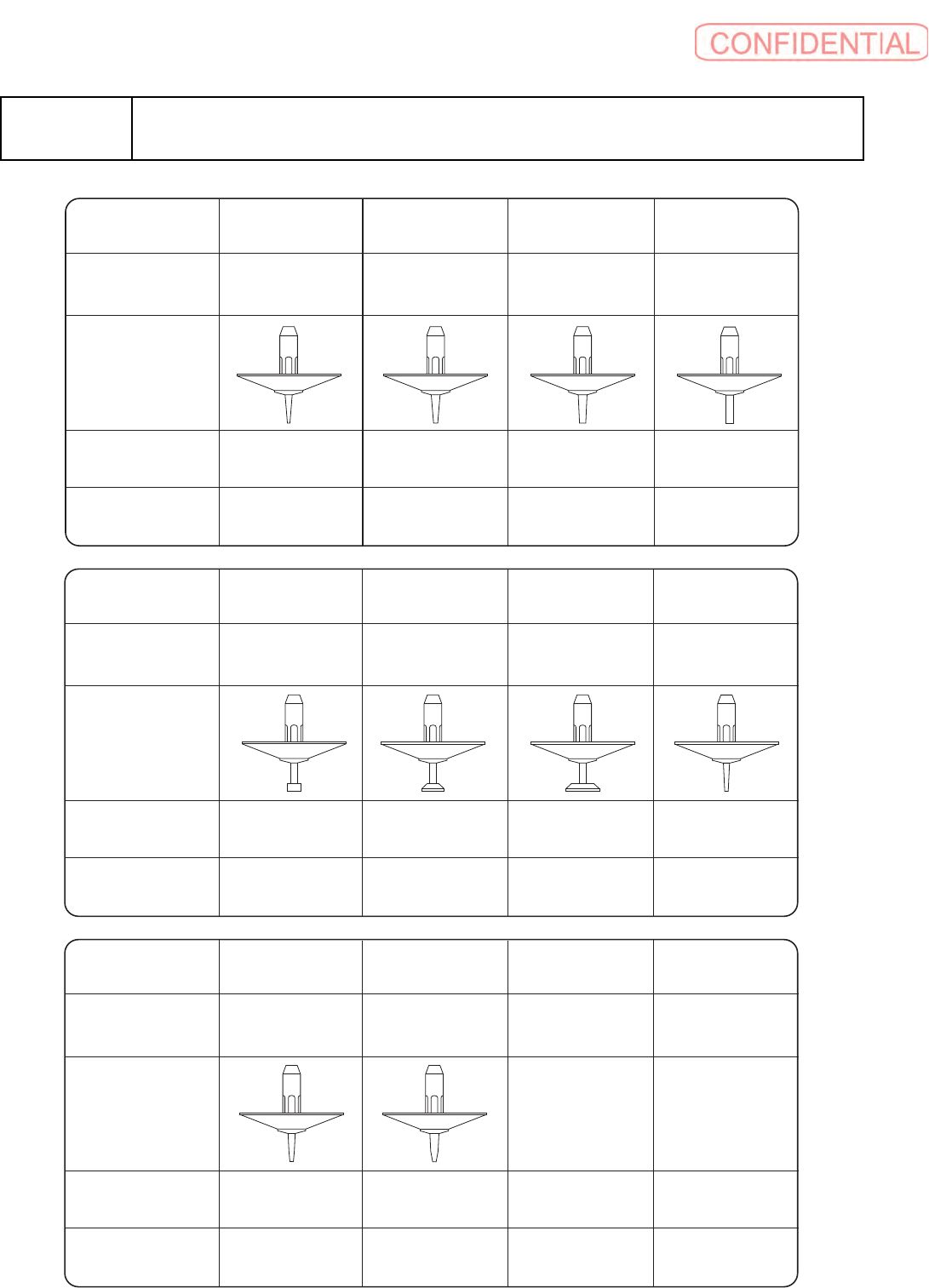

11 - 1 11 ノズル NOZZLE Name Shape Ref.No. Outer Diameter Inner Diameter 2 AF06042(F1) 0.7mm 0.4mm 4 AF12082(F1) 1.4mm 1.0mm 5 AF25200(F1) 2.5mm 2.0mm 6 AF40300(F1) 4.0mm 3.0mm 7 AF60400(F1) AF0402R(F1) 6.0mm 4.0mm 0.4 X 0.…
10-13-4
10-13
ケーブル シリアルＤＩＯ部
CABLE (SERIAL DIO UNIT)
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
11-1
11
ノズル
NOZZLE
Name
Shape
Ref.No.
Outer Diameter
Inner Diameter
2
AF06042(F1)
0.7mm
0.4mm
4
AF12082(F1)
1.4mm
1.0mm
5
AF25200(F1)
2.5mm
2.0mm
6
AF40300(F1)
4.0mm
3.0mm
7
AF60400(F1) AF0402R(F1)
6.0mm
4.0mm
0.4 X 0.3mm
(Rectangle)
0.15mm
Ref.No.
Name
Shape
Outer Diameter
Inner Diameter
3
AF10071(F1)
1.0mm
0.7mm
1
AF06021(F1)
0.6mm
0.2mm
9
AF0803R(F1)
10
AF1305R(F1)
Ref.No.
Name
Shape
Outer Diameter
Inner Diameter
8
0.75 X 0.3mm
(Rectangle)
0.2mm
1.25 X 0.5mm
(Rectangle)
0.4mm
11-2
11
ノズル
NOZZLE
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
1 A-1081-496-B
ノズル
AF06021(F1)
NOZZLE AF06021(F1)
4 sets
Component: 0603 (0201)
2 A-1081-494-C
ノズル
AF0642(F1)
NOZZLE AF0642(F1)
4 sets
Component: 1005 (0402)
3 A-1081-495-B
ノズル
AF10071(F1)
NOZZLE AF10071(F1)
4 sets
Component: 1608 (0603) - 3216
(0804)
4 A-1081-951-C
ノズル
AF12082(F1)
NOZZLE AF12082(F1)
4 sets
Component: 2012 to 3.9sq. mm
5 A-1081-950-B
ノズル
AF25200(F1)
NOZZLE AF25200(F1)
4 sets
Component: 4sq. mm to 6sq.
mm
6 A-1081-952-B
ノズル
AF40300(F1)
NOZZLE AF40300(F1)
4 sets
Component: 5sq. mm to 7sq.
mm
7 A-1081-953-B
ノズル
AF60400(F1)
NOZZLE AF60400(F1)
4 sets
Component: 7sq. mm to 25sq.
mm
8 A-1174-720-A
ノズル
AF0402R(F1)
NOZZLE AF0402R(F1)
4 sets
9 A-1174-721-A
ノズル
AF0803R(F1)
NOZZLE AF0803R(F1)
4 sets
10 A-1174-722-A
ノズル
AF1305R(F1)
NOZZLE AF1305R(F1)
4 sets
