SET-SFAB-004S0 3. 安装
SmartFAB 安装手册 29

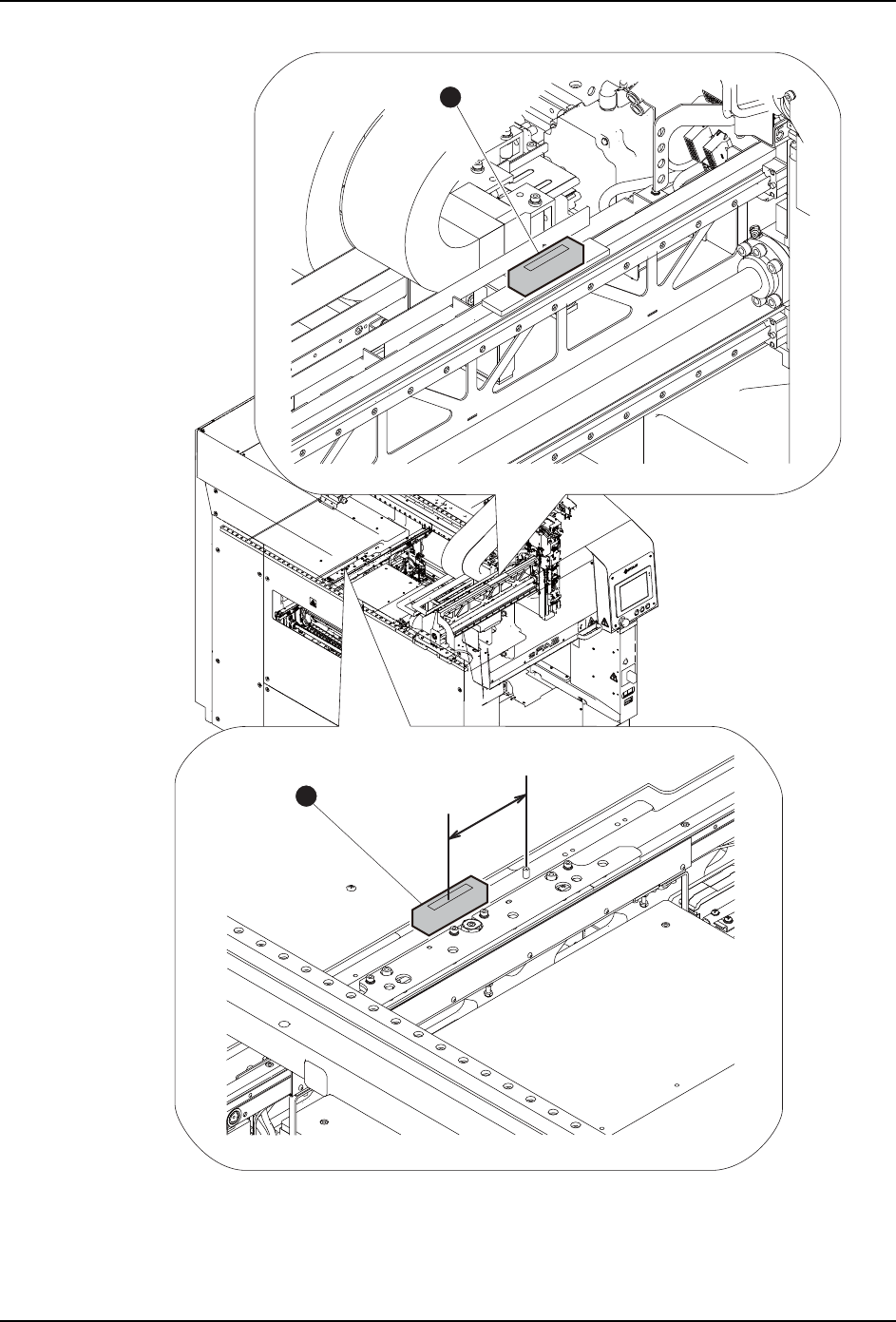

2. 放松调整水平螺栓 (5) 的锁紧螺母 (6)。旋转调整水平螺栓 (5)，将搬运轨道高度与搬
运高度对齐。此时，请一边通过各测定位置的水平仪确认基座的水平度，一边进行作
业。水平度的调整范围如下所示。
•各水平仪的水平度在 ±80μm/m 以内。
•与在本公司的机器调整时的水平度的差在 80μm/m 以内。
備考 ) 调整水平螺栓 (5) 及锁紧螺母 (6) 时，使用 55mm 宽的扳手。
3. 请确认电路板搬运高度和机器的水平度是否正确，旋紧各锁定螺母。随着锁定螺母的旋
紧，水平度有可能变化。旋紧后，请再次确认机器的水平度。
注意） 请用力旋紧锁定螺母。没有完全旋紧时，会发生机器振动，有可能影响安装精度。
39SET-0017
5
6
MU1EhA08
MU1EhA08
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
3. 安装 SET-SFAB-004S0
30 SmartFAB 安装手册
3.4 基本连接
以下说明电源电缆和供气管的连接方法。
3.4.1 电源电缆
外部供应电压是 AC 200 ～ 230 V。范围外的电压时，请另外准备电源变压器。
电源容量是 8.0 kVA。必须连接到大于该容量的电源上。另外，电路保护器的额定切断容量
是 30 kA。
出于安全考虑，请在电源供应 （工厂）侧设置满足以下规格的漏电开关。
•额定灵敏电流值：100 mA
•动作时间：0.1 sec 以内 （高速型）
连接方法

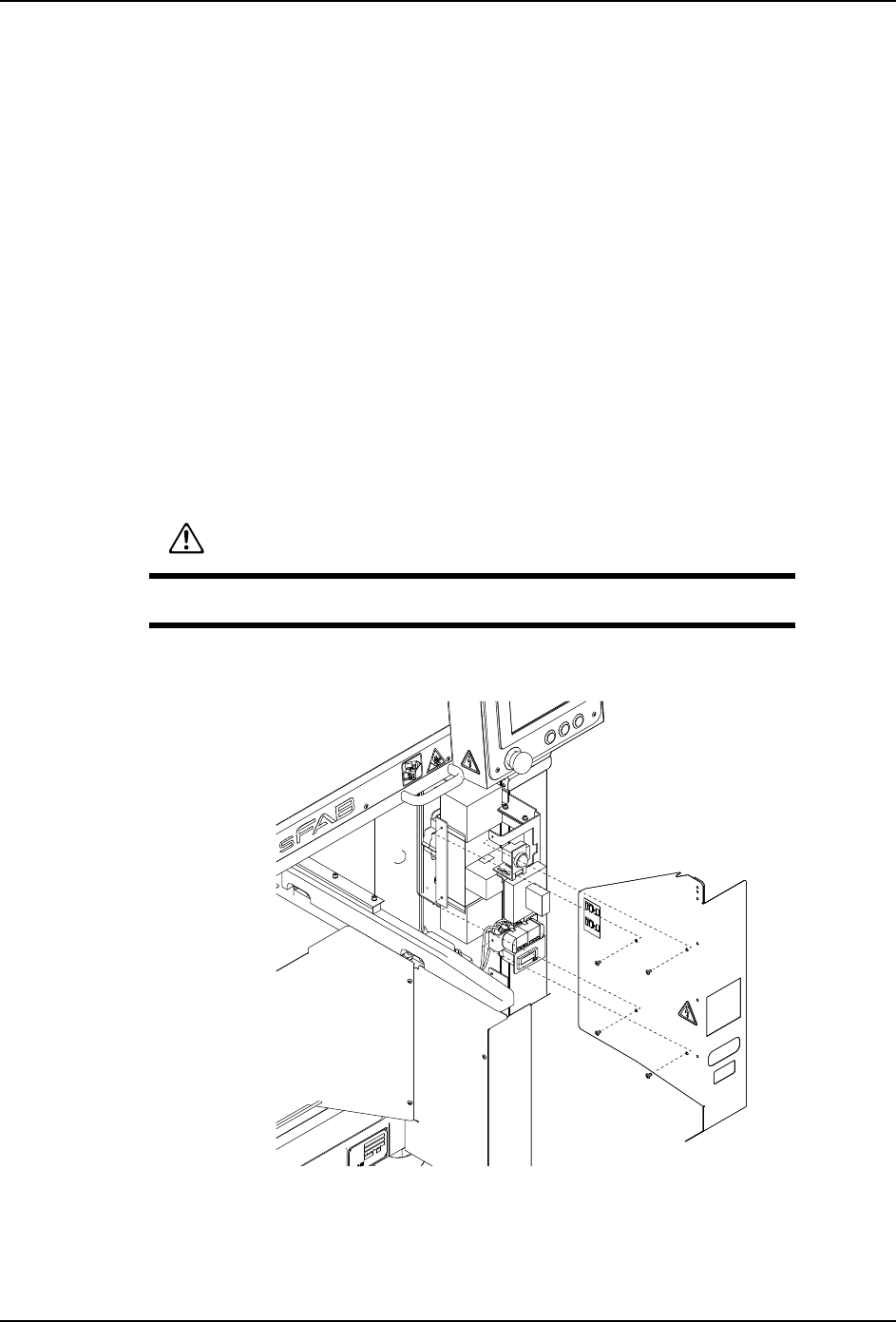

1. 拆下主开关的正面盖罩。
危险
作业前，请确认外部电源已切断，电源电缆中没有电源流动。
