SET-SFAB-004S0 3. 安装
SmartFAB 安装手册 49
作业步骤
在此，作为已经在前道工序侧设置完成的 sFAB 进行说明。

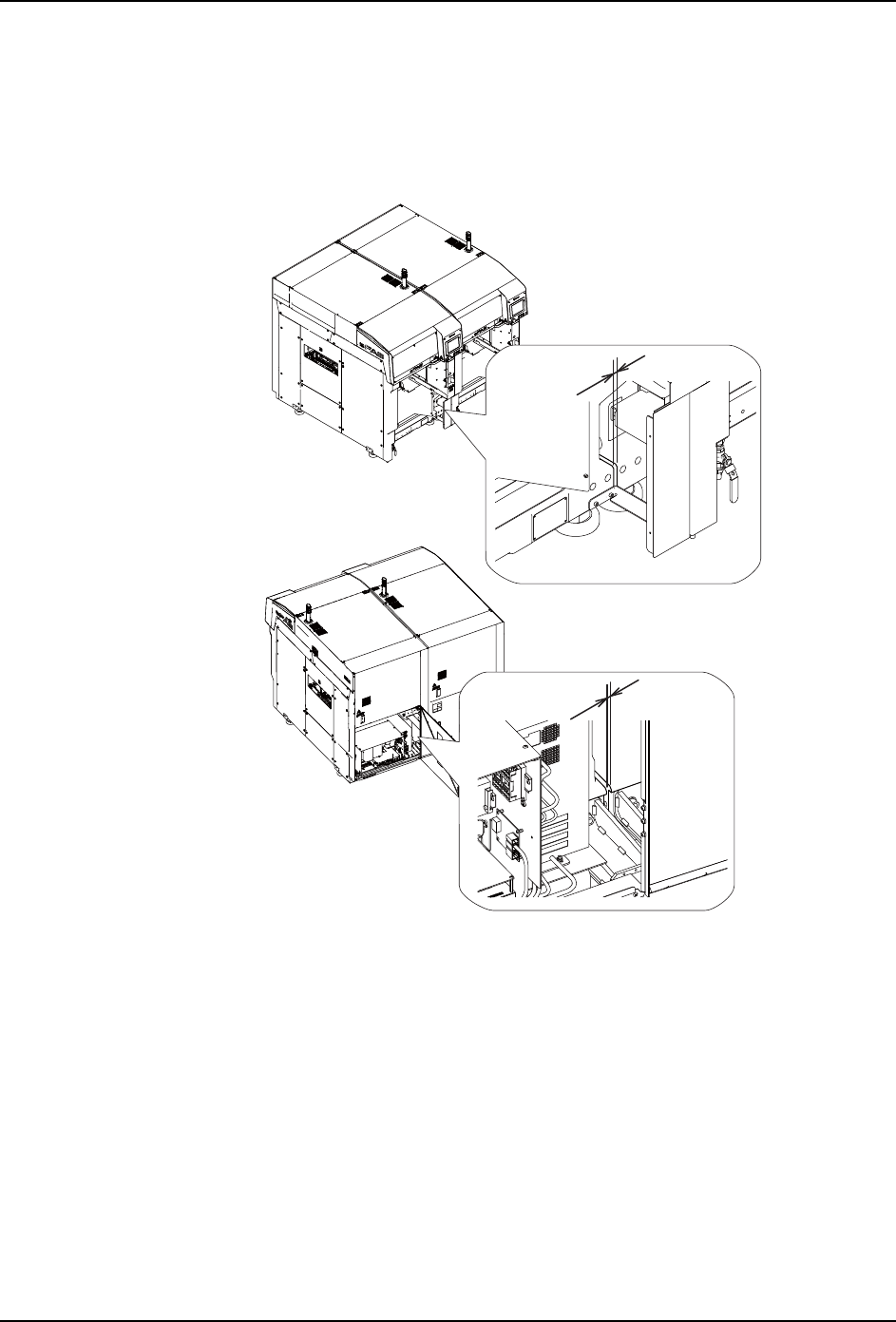

1. 拆除连接面的侧盖板 (R1)、(L1)，安装连接时的专用盖板 (R2)、(L2)。
2. 在前道工序侧的机器旁边设置机器。此时，请将基座间距设置为 10mm。
3. 请连接电源电缆和空气软管到设置的 sFAB 上。( 详细请参照 "3.4.1 电源电缆 " 及
"3.4.2 供气管 "）
4. 请连接邻接的 sFAB 间的信号电缆。( 详细内容参照 "3.4.3 连接信号线缆 （连接多台机
器使用时） "）
5. 微调整 sFAB 的位置和高度，请与前道工序侧的 sFAB 同样进行调整水平。
注意） 请紧紧地拧紧螺母。不完全拧紧时机器会发生振荡，有可能对贴装精度带来影响。
10
39SET-0039
10
MU1EhA08
MU1EhA08
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
3. 安装 SET-SFAB-004S0
50 SmartFAB 安装手册
6. 请用 BKT 固定邻接的基座。

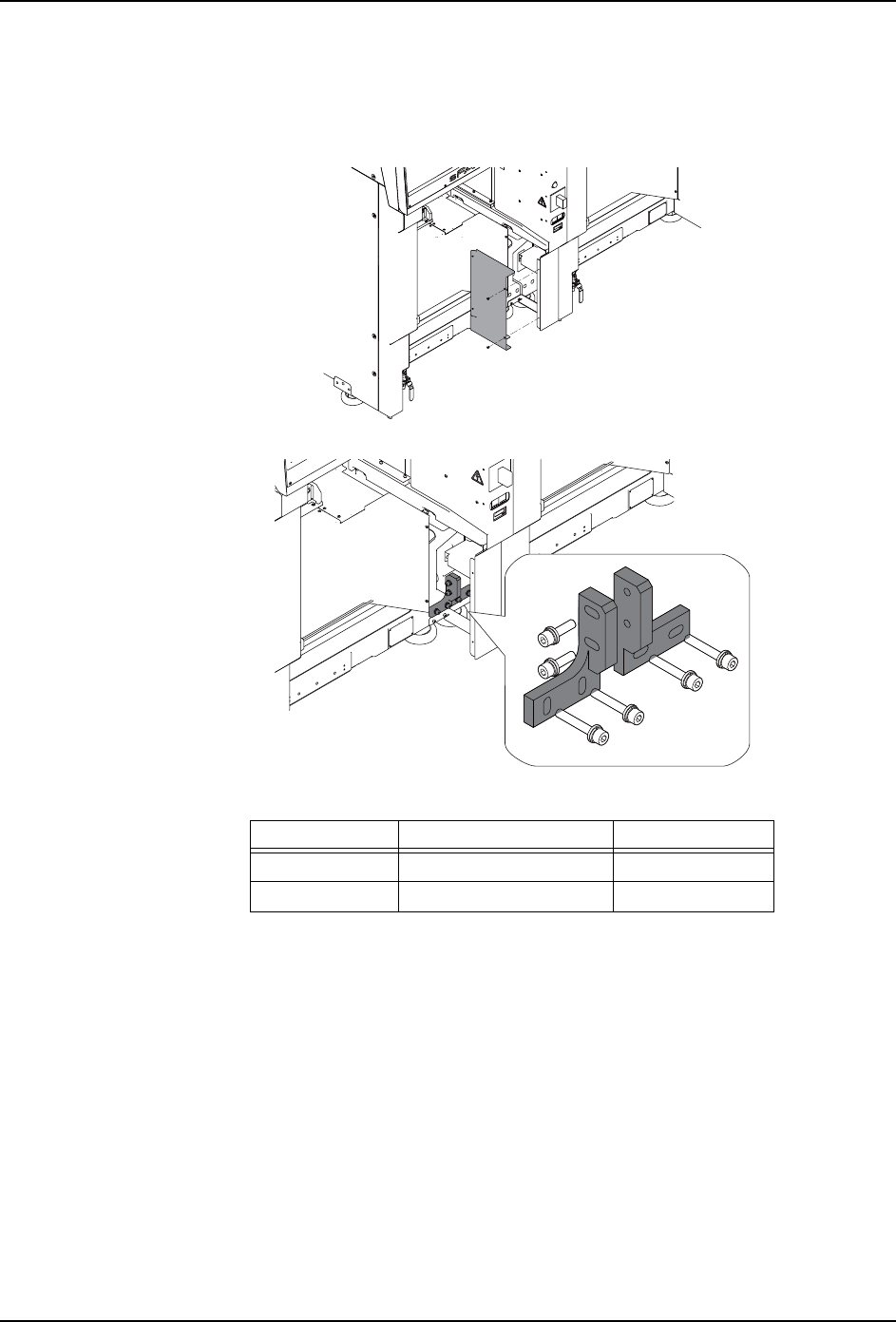

a. 基座前侧
拆除盖板后，安装 BKT。
图号 名称 个数 / 地方
PM21381 BKT 1
PM21392 BKT 1
39SET-0040
39SET-0041
MU1EhA08
MU1EhA08
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
SET-SFAB-004S0 3. 安装
SmartFAB 安装手册 51

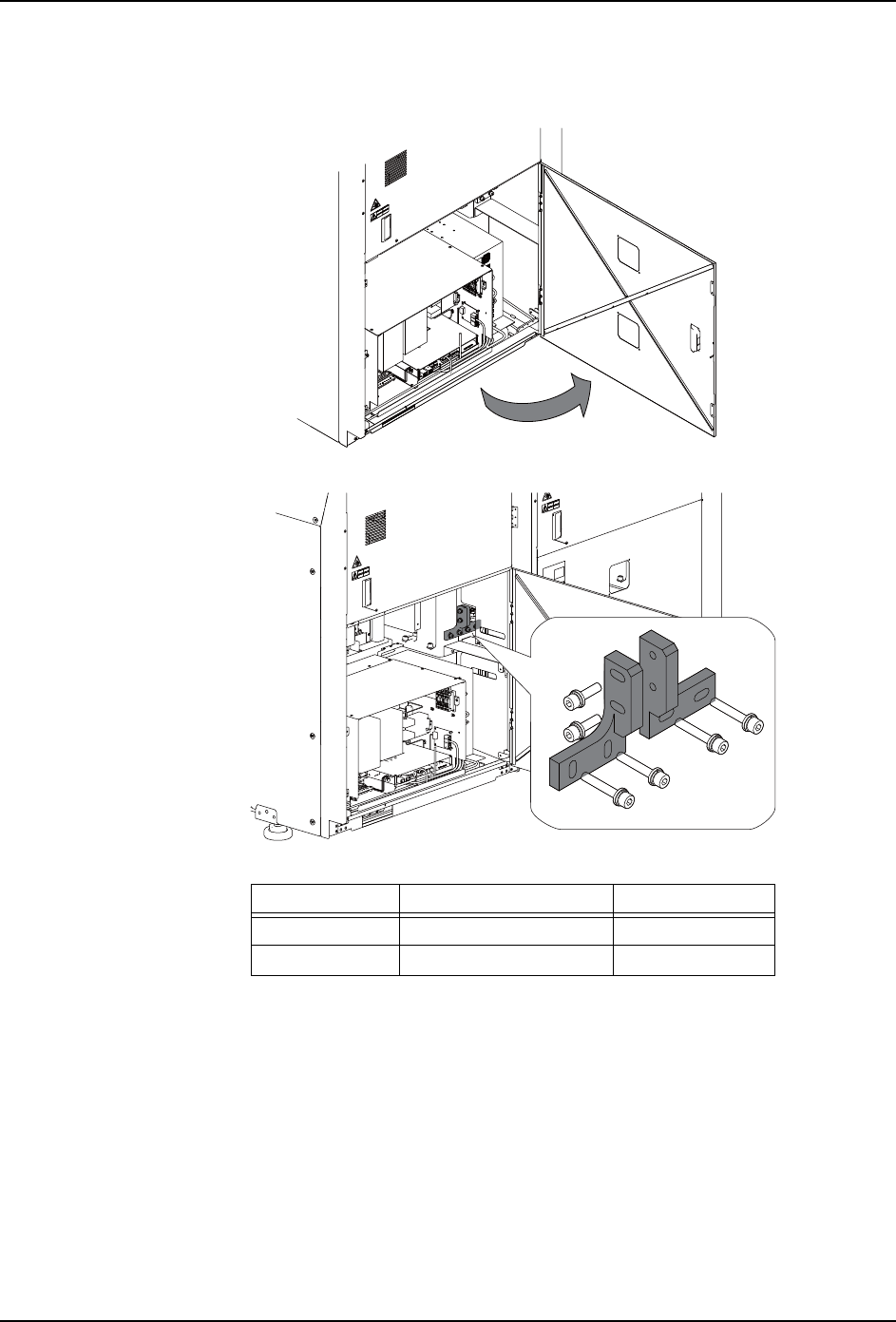

b. 基座后侧
打开机器后门，安装 BKT。
图号 名称 个数 / 地方
PM21381 BKT 1
PM21392 BKT 1
39SET-0022
39SET-0042
MU1EhA08
MU1EhA08
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
