SET-SFAB-004S0 3. 安装 SmartFAB 安装手册 31 2. 从机器的电源接入口插入电源电缆 (1)。 3. 将接地线连接到接地凸台 (2) 上。 4. 将 3 相电源连接到主开关上，按照规定力矩旋紧。 端子螺丝旋紧力矩：9.0 0 Nm 備考 ) 此时，请 确认 3 相电线的各线是否正 确连接。 （机器 接通电源后，如果真空泵产生真空 ，则能够 确认配线正确。 ） 注意） 端子螺丝请定期旋紧。 39SET -001…
3. 安装 SET-SFAB-004S0
30 SmartFAB 安装手册
3.4 基本连接
以下说明电源电缆和供气管的连接方法。
3.4.1 电源电缆
外部供应电压是 AC 200 ～ 230 V。范围外的电压时，请另外准备电源变压器。
电源容量是 8.0 kVA。必须连接到大于该容量的电源上。另外，电路保护器的额定切断容量
是 30 kA。
出于安全考虑，请在电源供应 （工厂）侧设置满足以下规格的漏电开关。
•额定灵敏电流值：100 mA
•动作时间：0.1 sec 以内 （高速型）
连接方法
1. 拆下主开关的正面盖罩。
危险
作业前，请确认外部电源已切断，电源电缆中没有电源流动。
39SET-0018
MU1EhA08
MU1EhA08
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
SET-SFAB-004S0 3. 安装
SmartFAB 安装手册 31

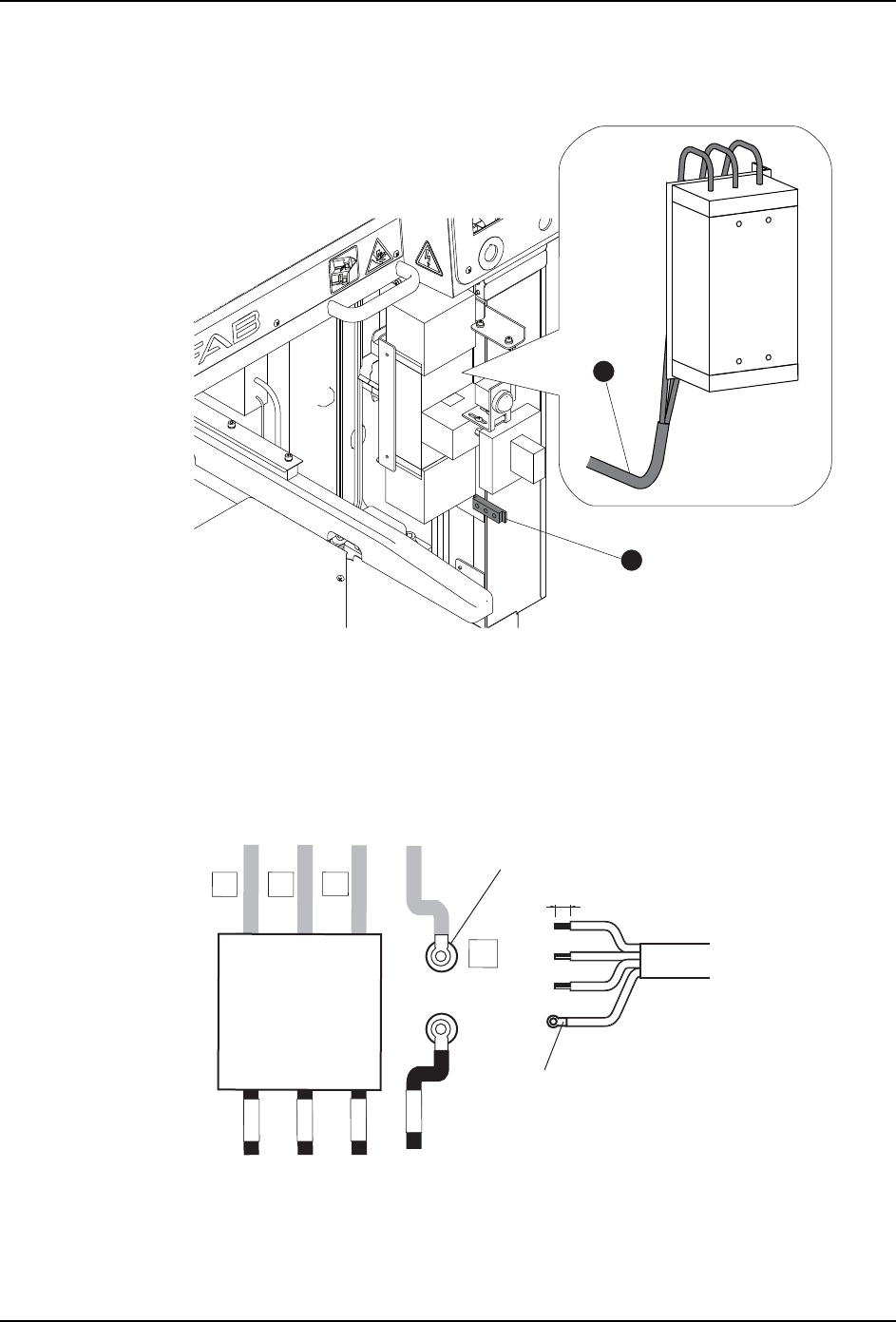

2. 从机器的电源接入口插入电源电缆 (1)。
3. 将接地线连接到接地凸台 (2) 上。
4. 将 3 相电源连接到主开关上，按照规定力矩旋紧。
端子螺丝旋紧力矩：9.00 Nm
備考 ) 此时，请确认 3 相电线的各线是否正确连接。（机器接通电源后，如果真空泵产生真空，则能够
确认配线正确。）
注意） 端子螺丝请定期旋紧。
39SET-0019
1
2
഼ㄥᆆφ5
10 mm
39SET-0020-S
L1 L2
L3
PE
ѱᔶީж⅗ם
൦㓵䘔ࡦਦр
ж⅗⭫Ⓠ⭫㔼ተሮᗻ亱ᱥ
AWG 8 (8 sq) ԛр
MU1EhA08
MU1EhA08
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
3. 安装 SET-SFAB-004S0
32 SmartFAB 安装手册
5. 将电源电缆通过电缆夹具，用捆扎带将电缆夹具固定在 (3) 上。确认电源电缆已经固
定，安装盖板。
