SET-SFAB-004S0 4. 设定 Fujitrax Verifier
SmartFAB 安装手册 55

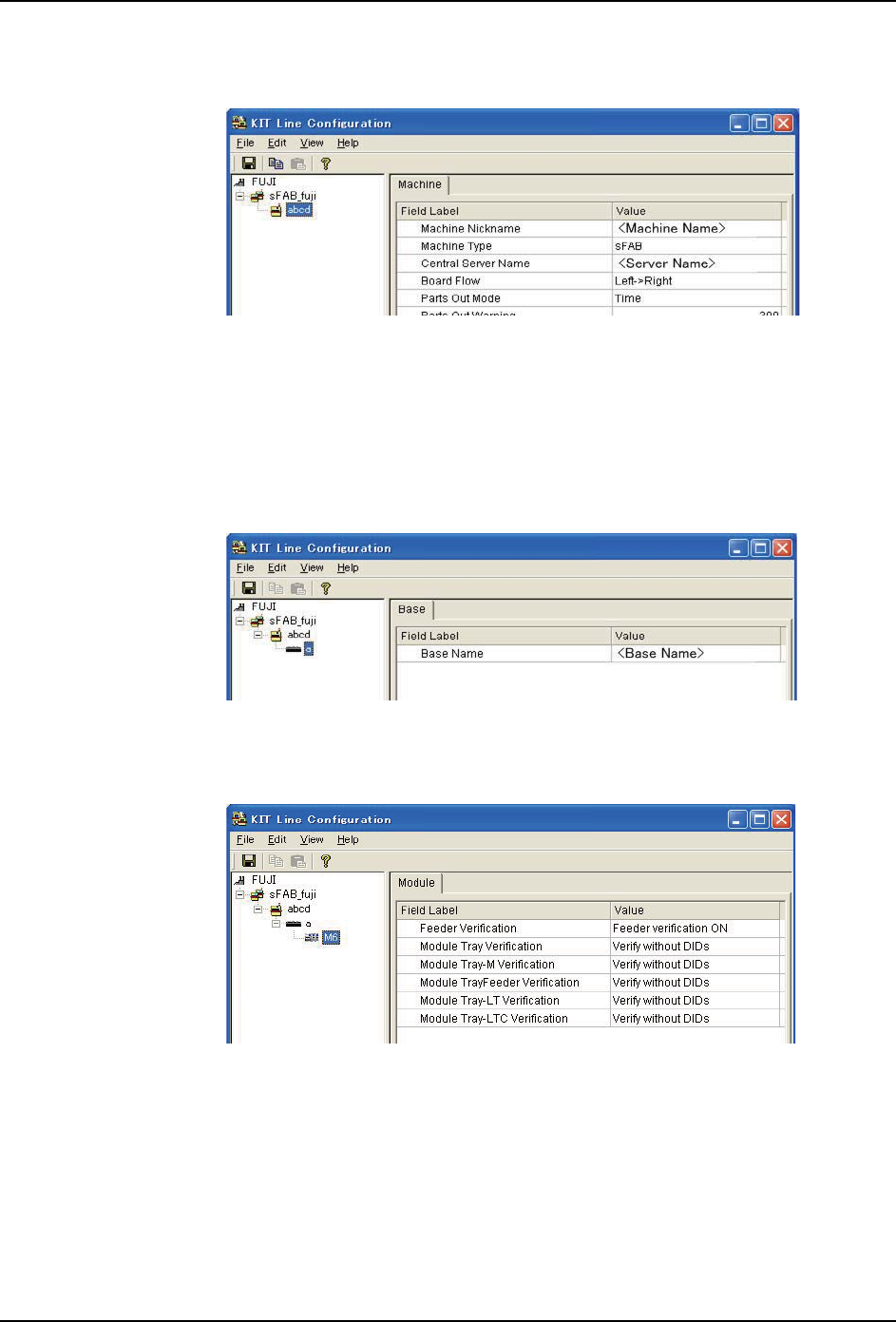

9. 在 [Central Server Name] 的字段中输入该基座用的中心服务器名。中心服务器名必须
与生产线的 Kit Server 中使用的服务器名相一致。
10.设定 [Board Flow]、[Parts Out Mode] 等其他必要的项目。
備考 ) 各项目的详细内容请参照 「Fujitrax Verifier 安装手册」- 「9. 设定生产线配置」。
11.从画面左侧的区域内选择新机器，点击 ［Edit］菜单内的 ［Add Base］。在画面右侧的
区域内显示新基座用的数据字段。
12.在 ［Base Name］的字段中设定开头的基座名。
13.选择画面左侧区域内所选择的新基座名，点击 [Edit] 菜单内的 [Add Module] 。在画
面右侧的区域内显示新模组用的数据字段。
01SET-s002
01SET-s003
01SET-s004
MU1EhA08
MU1EhA08
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
4. 设定 Fujitrax Verifier SET-SFAB-004S0
56 SmartFAB 安装手册

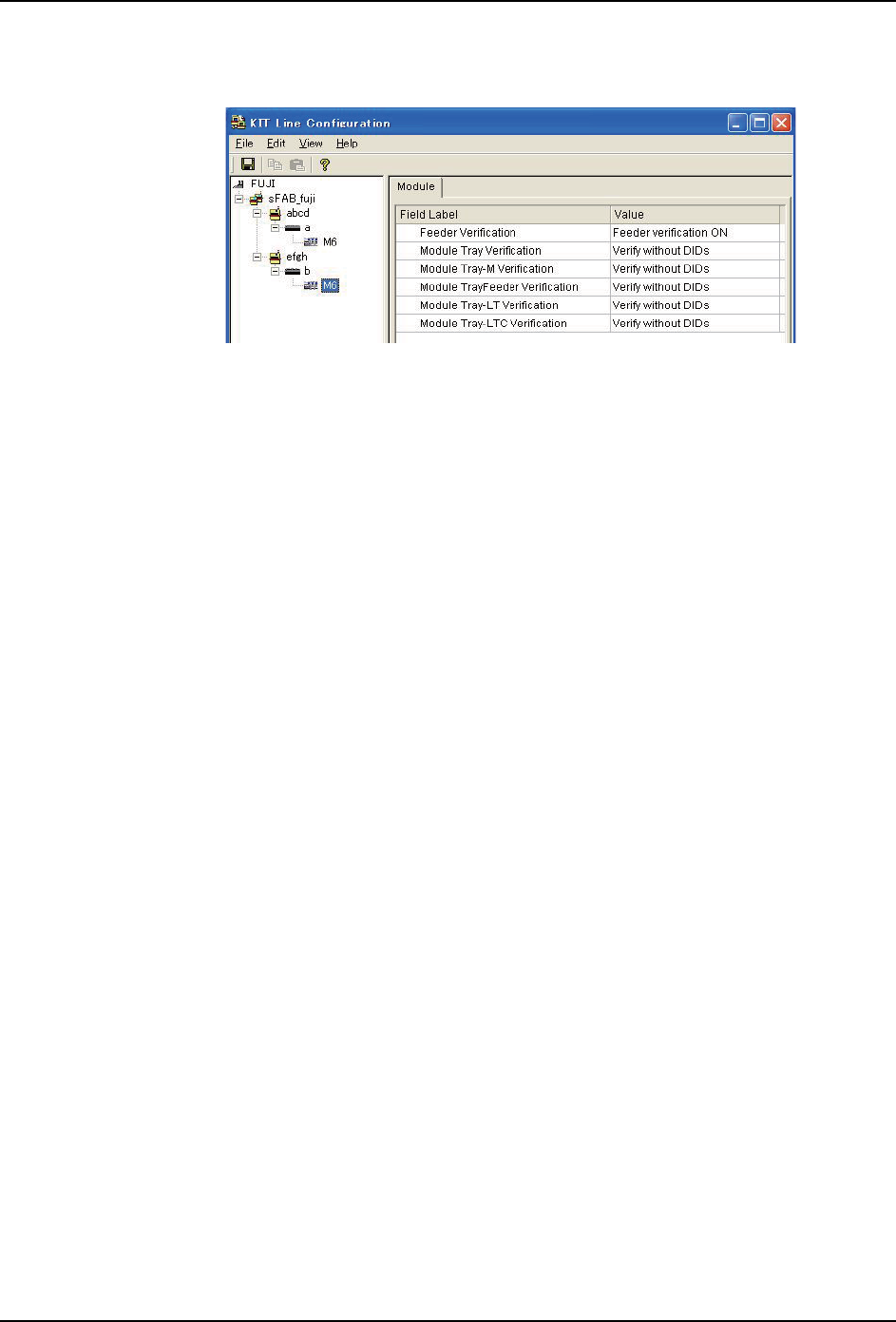

14.如果在同一生产线内还存在其他的 sFAB，请选择新 sFAB，重复上述6～13的操作，完
成生产线上的所有 sFAB 的设定。
15.另外，如果在 Kit Server 内还存在其他包含 sFAB 的生产线设定时，也请追加这些机
器。
16.从 [File] 菜单内选择 [Save] ，将文件保存到数据库内。
17.从 [File] 菜单内选择 [Exit] 。结束 Kit Line Configuration 编辑器。
4.2.3 sFAB 的 Fujitrax configuration 设定
以下说明使用 Fujitrax Verifier 系统时所需的 sFAB 设定变更步骤。
1. 选择 sFAB 画面上的 [Setup] 标签页，从安装菜单内选择 [Machine Configuration] 。
2. 显示密码输入画面时，请输入正确的密码。
3. 按下 [ENT] 。显示 [Machine Configuration] 画面。
4. 选择 [Machine] 标签页，将 [VerifierEnable] 项目设定为 [1] 。
5. 设定结束后，请重新启动 sFAB，使新设定变成有效。
4.2.4 Kit Handy access 的用户注册
进行了用户注册的用户能够使用 Kit Handy，访问 sFAB 信息。以下说明其步骤。
1. 使用安装了 sFAB 用的 Kit Server 的 PC 上的启动菜单的快捷键，打开 Kit Manger。
2. 在用户 ID 中输入 「FUJIADMIN」，输入正确的密码和服务名。变更 Kit Handy 的设定
时，需要输入该 ID。
3. 点击 ［OK］。启动 Kit Manager。
4. 双击画面左侧区域内的工厂。显示所选择的工厂内的生产线。
5. 双击生产线，显示生产线内的机器。
6. 请右击 sFAB。显示快捷菜单。
7. 从快捷菜单内选择 ［Handy User Settings］。显示所选择的机器的 ［Handy User
Settings］对话框。
8. 在 ［UserID］文本框中输入想要注册的用户 ID。
01SET-s005
MU1EhA08
MU1EhA08
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
SET-SFAB-004S0 4. 设定 Fujitrax Verifier
SmartFAB 安装手册 57
9. 点击 ［Add］。所输入的用户 ID 被显示在列表内。
10.请重复上述 8和9的操作，完成sFAB用的所有用户ID的注册设定。
11.请点击 ［Close］，结束用户 ID 注册。至此，使用所注册的用户 ID 能够访问该 sFAB 的
信息画面。
12.从 ［File］菜单内选择 ［Exit］。结束 Kit Manager。
