3. 安装 SET-SFAB-004S0

46 SmartFAB 安装手册

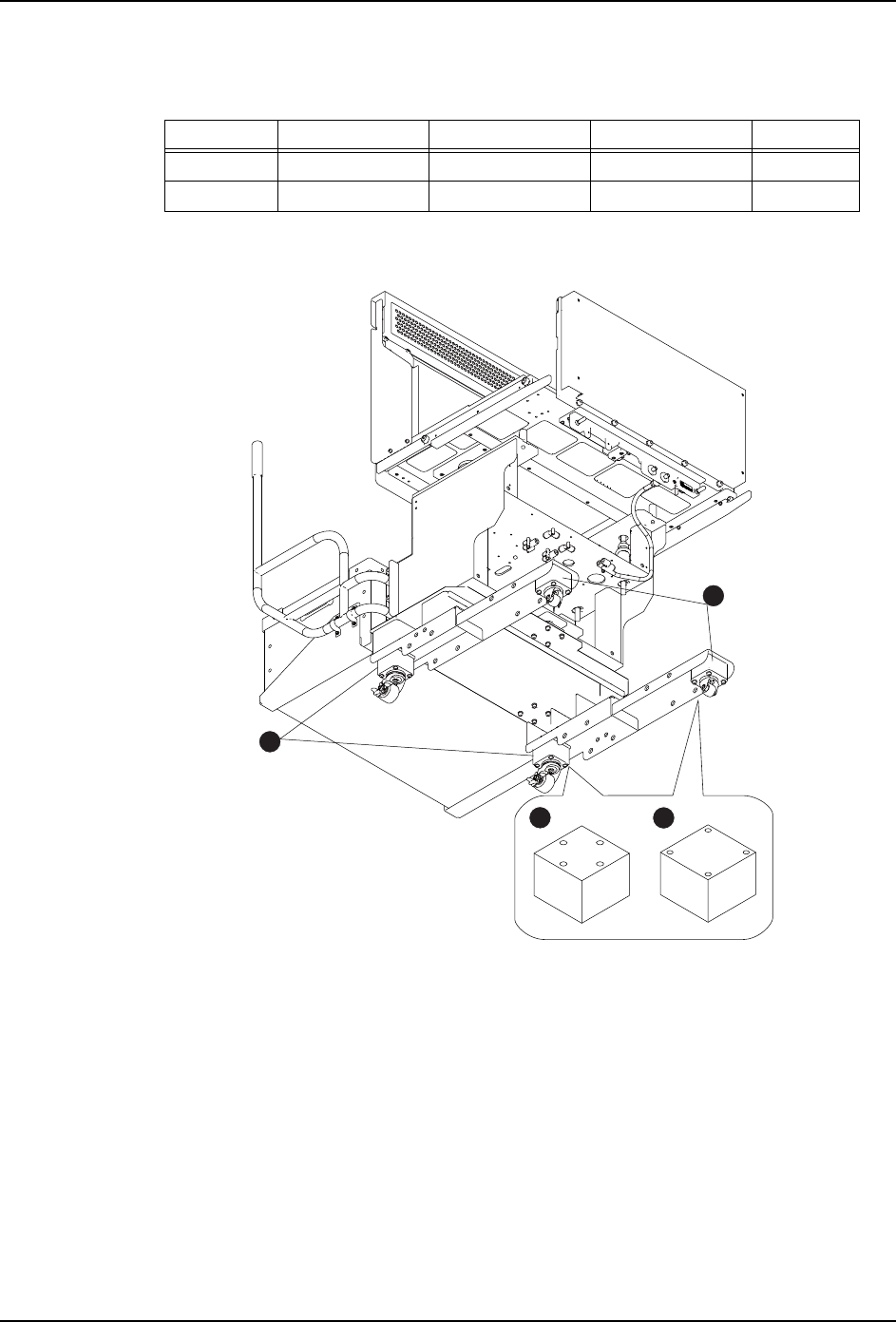

3.6.3 变更搬运高度

变更机器的搬运高度时，装卸 sMFU 的垫块。

備考 ) 搬运高度 900mm 时，不要垫块。

图中编号搬运高度图号名称个数 / 台

1 950 用 3MHAPA012201 垫块(前) 2

2 950 用 3MHAPA012302 垫块(后) 2

39SET-0035

MU1EhA08

Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk

SET-SFAB-004S0 3. 安装

SmartFAB 安装手册 47

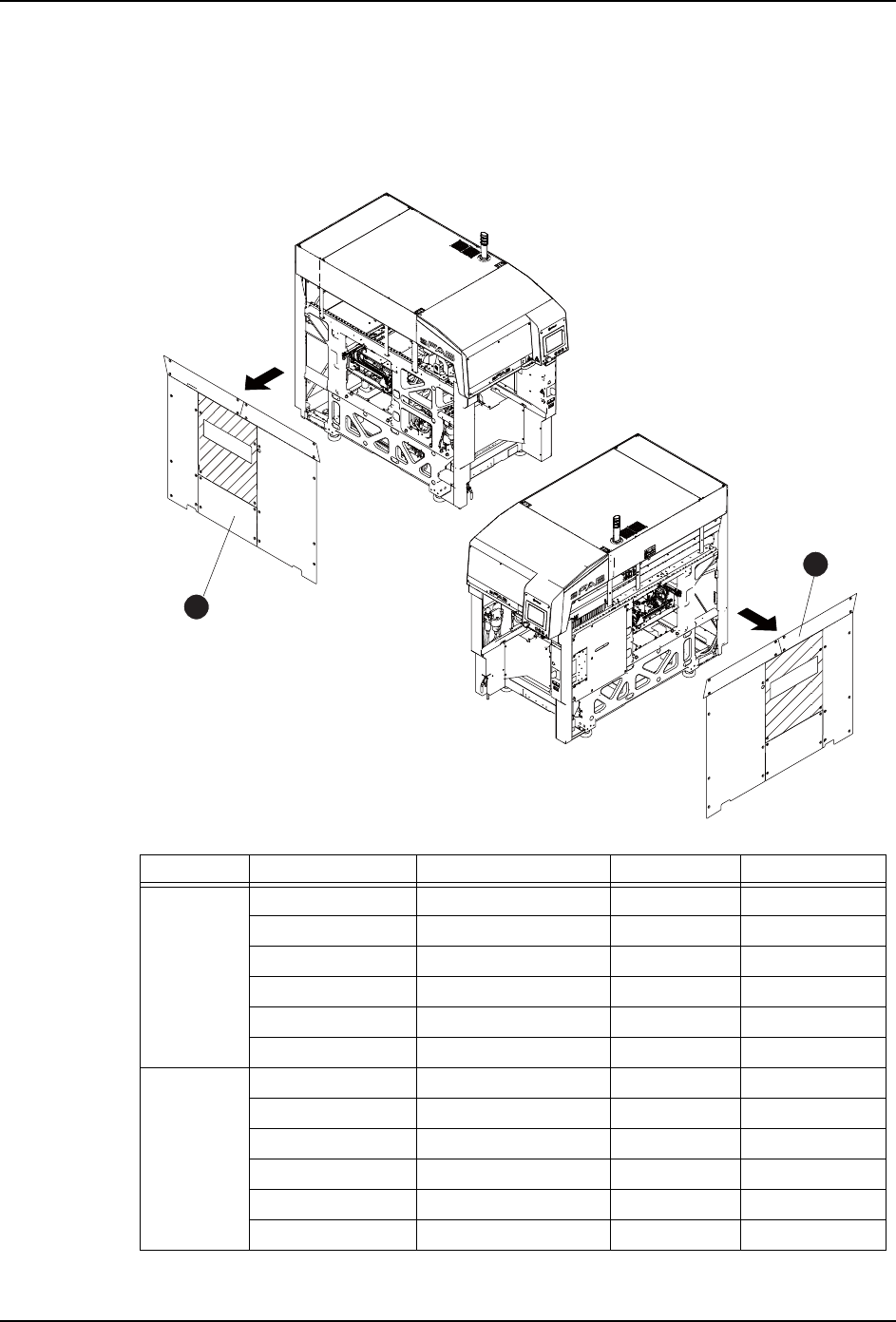

3.6.4 sFAB 的连接

连接 2 台以上的 sFAB 使用时，事前拆除连接面的侧盖板，安装连接时专用的盖板。斜线部

的盖板根据搬运物高度为选项。

进行了调整水平后，用 BKT 固定邻接的 sFAB。

图中编号图号名称个数 / 地方搬运物高度

R1 3MHAKA041101 盖板通道口 2

3MHAKA049900 盖板 1 Z0 ～ 70mm

3MHAKA041201 盖板 1 Z0 ～ 110mm

3MHAKA041301 盖板 1

3MHAKA041402 盖板 1

3MHAKA041601 盖板 1

L1 3MHAKA041101 盖板通道口 2

3MHAKA049900 盖板 1 Z0 ～ 70mm

3MHAKA041201 盖板 1 Z0 ～ 110mm

3MHAKA041301 盖板 1

3MHAKA041501 盖板 1

3MHAKA041701 盖板 1

39SET-0037

MU1EhA08

Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk

3. 安装 SET-SFAB-004S0

48 SmartFAB 安装手册

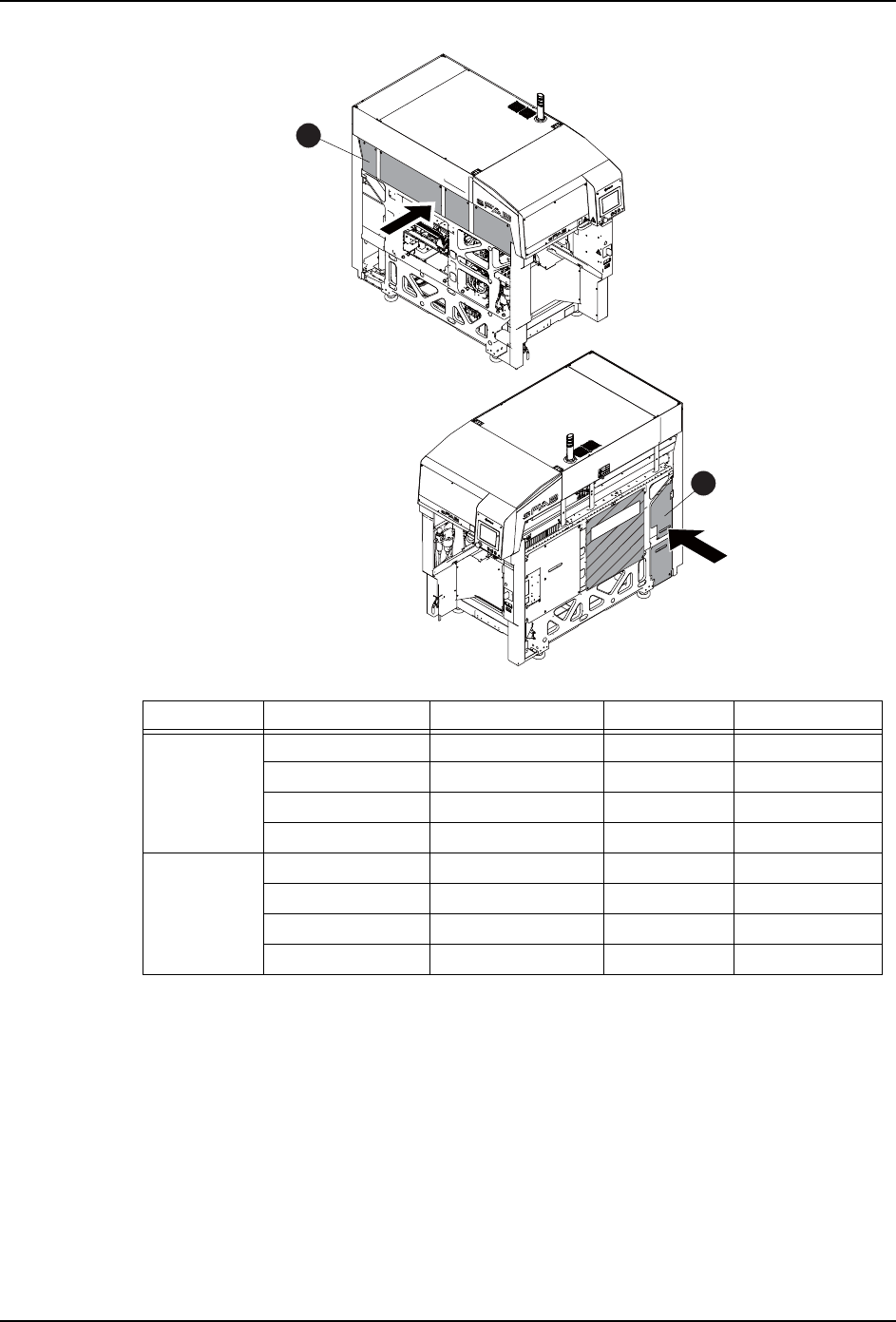

图中编号图号名称个数 / 地方搬运物高度

L2 3MHAKA042400 侧盖板 1

3MHAKA042500 侧盖板 1

3MHAKA042600 侧盖板 1

3MHAKA042700 侧盖板 1

R2 3MHAKA042100 侧盖板 1

3MHAKA042200 侧盖板 1

3MHAKA059000 盖板 1 Z0 ～ 70mm

3MHAKA059100 盖板 1 Z0 ～ 110mm

39SET-0038
