SET-SFAB-004S0 3. 安装 SmartFAB 安装手册 33 3.4.2 供气管 将供气管连接到机器上，使用调 节器调节至规定气压。 连接方法 1. 在供气管 (1) 的一端安装插座 (2)，将该插座连接到机器的气源的接入口 (3)。 插座：30SF( 日东工器 ) 2. 将供气控制杆设置到 ON，向机器供应空气。 備考 ) 请准备空 气供应处的压力在 0.5MPa 以上。 3. 接通机器的电源后，调整气压。 4. 拉出过…
3. 安装 SET-SFAB-004S0
32 SmartFAB 安装手册

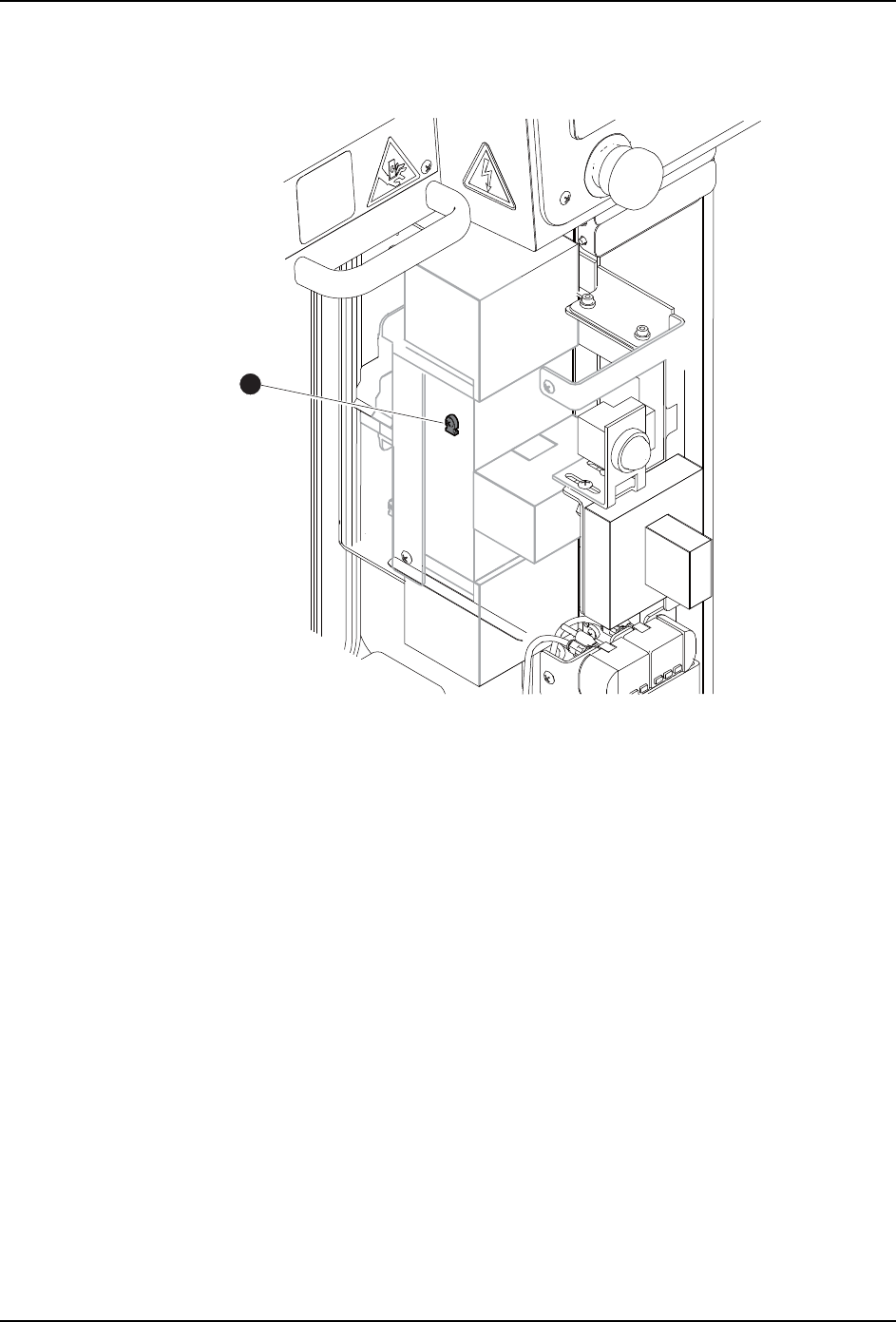

5. 将电源电缆通过电缆夹具，用捆扎带将电缆夹具固定在 (3) 上。确认电源电缆已经固
定，安装盖板。
39SET-0046
3
MU1EhA08
MU1EhA08
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
SET-SFAB-004S0 3. 安装
SmartFAB 安装手册 33
3.4.2 供气管
将供气管连接到机器上，使用调节器调节至规定气压。
连接方法
1. 在供气管 (1) 的一端安装插座 (2)，将该插座连接到机器的气源的接入口 (3)。
插座：30SF( 日东工器 )
2. 将供气控制杆设置到 ON，向机器供应空气。
備考 ) 请准备空气供应处的压力在 0.5MPa 以上。
3. 接通机器的电源后，调整气压。
4. 拉出过滤器调节器的旋钮 (4)，解除锁定。
5. 转动旋钮 (4) 调整气压，使压力指向 0.5 MPa。
備考 ) 数字式压力计 (5) 被安装在基座正面。
6. 压下过滤器调节器的旋钮 (4)，进行锁定。
備考 ) 供气管不属于机器的附件。
39SET-0021
5
4
3
2
1
MU1EhA08
MU1EhA08
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
3. 安装 SET-SFAB-004S0
34 SmartFAB 安装手册

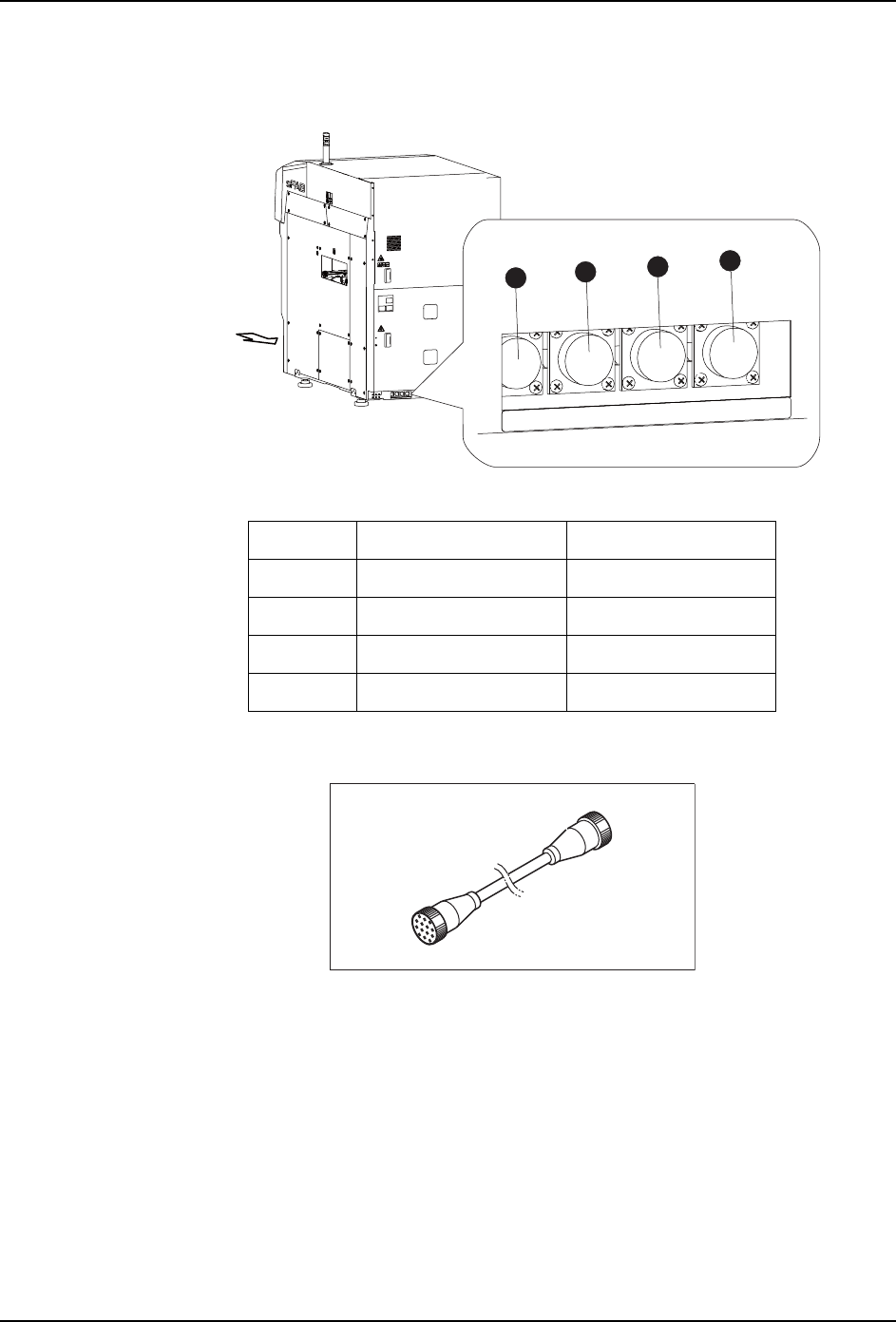

3.4.3 连接信号线缆 （连接多台机器使用时）
请按照下图，进行各信号线缆的连接。
连接电缆 （1EBA000007**）（1m）
图中编号 用途 接插件
1 搬运轨道通道 1 LANE1-R
2 搬运轨道通道 1 LANE1-F
3 搬运轨道通道 2 LANE2-R
4 搬运轨道通道 2 LANE2-F
1
Front
39SET-0044
2
3
4
39SET-0043
