3.6.2 调整高度
新安装 sMFU，或者安装在其他的场所时，请调整 sMFU 的高度。一旦进行了调整，在同一
场所上安装 / 拆下时不需要重新调整。
1. 请拆下 sMFU 本体前面盖罩。
2. 拧松 3 处的调整螺栓上部的螺栓 (1)，拧松了锁定螺母 (3) 后，请旋转调整螺栓 (2) 后
调整高度。请将 sMFU 的滚轮调整到基座导轨斜面中央附近接触程度的高度。作为参考
值，高度 (A) 为 58.5mm 左右 ( 搬运高度 900mm 时候 )。
1
39SET-0033
2
3
58.5
39SET-0034
A
MU1EhA08
MU1EhA08
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
SET-SFAB-004S0 3. 安装
SmartFAB 安装手册 45
3. 固定锁紧螺母 (3)，拧紧调整螺栓上部的螺栓 (1)。
4. 安装 sMFU 本体的前面盖罩。

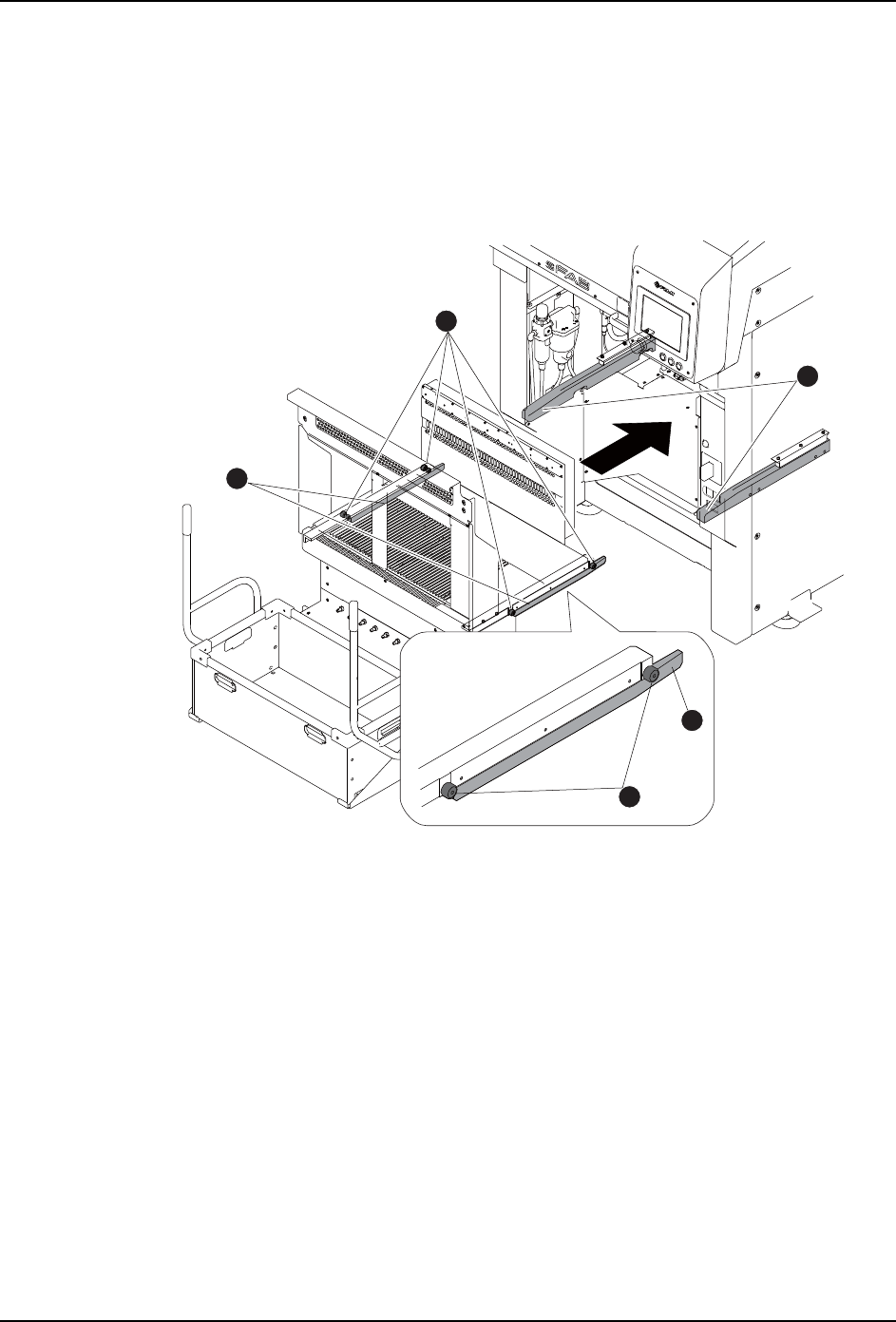

5. 将本机的电源设置为 ON。将 sMTU-LT 方面的导轨 (4) 沿着机器本体侧的导轨 (5) 内侧定
位，使滚轮 (3) 坐在导轨 (5) 表面慢慢地压入到本机内。将 sMFU 方面的导轨 (4) 沿着
机器本体侧的导轨 (5) 内侧定位，使滚轮 (3) 坐在导轨 (5) 表面慢慢地压入本机内。压
入到尽头的话，本机自动地夹紧 sMFU。
注意） 前面盖罩的拆下和高度调整请务必在从机器本体内取出 sMFU 的状态下进行。
3
39SET-0036
3
4
4
5
MU1EhA08
MU1EhA08
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
3. 安装 SET-SFAB-004S0
46 SmartFAB 安装手册
3.6.3 变更搬运高度
变更机器的搬运高度时，装卸 sMFU 的垫块。
備考 ) 搬运高度 900mm 时，不要垫块。
图中编号 搬运高度 图号 名称 个数 / 台
1 950 用 3MHAPA012201 垫块(前) 2
2 950 用 3MHAPA012302 垫块(后) 2
39SET-0035
2
1
1
2
MU1EhA08
MU1EhA08
