3. 安装 SET-SFAB-004S0 34 SmartFAB 安装手册 3.4.3 连接信号线缆 （连接多台机器使用时） 请按照下图，进行各信号线缆的 连接。 连接电缆 （1EBA00 0007**） （1m） 图中编号 用途 接插件 1 搬运轨道通道 1 LANE1-R 2 搬运轨道通道 1 LANE1-F 3 搬运轨道通道 2 LANE2-R 4 搬运轨道通道 2 LANE2-F 1 Front 39SET -0044 2 3 …
SET-SFAB-004S0 3. 安装
SmartFAB 安装手册 33
3.4.2 供气管
将供气管连接到机器上，使用调节器调节至规定气压。
连接方法
1. 在供气管 (1) 的一端安装插座 (2)，将该插座连接到机器的气源的接入口 (3)。
插座：30SF( 日东工器 )
2. 将供气控制杆设置到 ON，向机器供应空气。
備考 ) 请准备空气供应处的压力在 0.5MPa 以上。
3. 接通机器的电源后，调整气压。
4. 拉出过滤器调节器的旋钮 (4)，解除锁定。
5. 转动旋钮 (4) 调整气压，使压力指向 0.5 MPa。
備考 ) 数字式压力计 (5) 被安装在基座正面。
6. 压下过滤器调节器的旋钮 (4)，进行锁定。
備考 ) 供气管不属于机器的附件。
39SET-0021
5
4
3
2
1
MU1EhA08
MU1EhA08
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
3. 安装 SET-SFAB-004S0
34 SmartFAB 安装手册
3.4.3 连接信号线缆 （连接多台机器使用时）
请按照下图，进行各信号线缆的连接。
连接电缆 （1EBA000007**）（1m）
图中编号 用途 接插件
1 搬运轨道通道 1 LANE1-R
2 搬运轨道通道 1 LANE1-F
3 搬运轨道通道 2 LANE2-R
4 搬运轨道通道 2 LANE2-F
1
Front
39SET-0044
2
3
4
39SET-0043
MU1EhA08
MU1EhA08
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
SET-SFAB-004S0 3. 安装
SmartFAB 安装手册 35
注意
请务必在切断电源后进行接插件的连接和断开。
连接接插件时，请确认接插件名称，注意不要搞错。接插件请完全插入，保证
其连接。

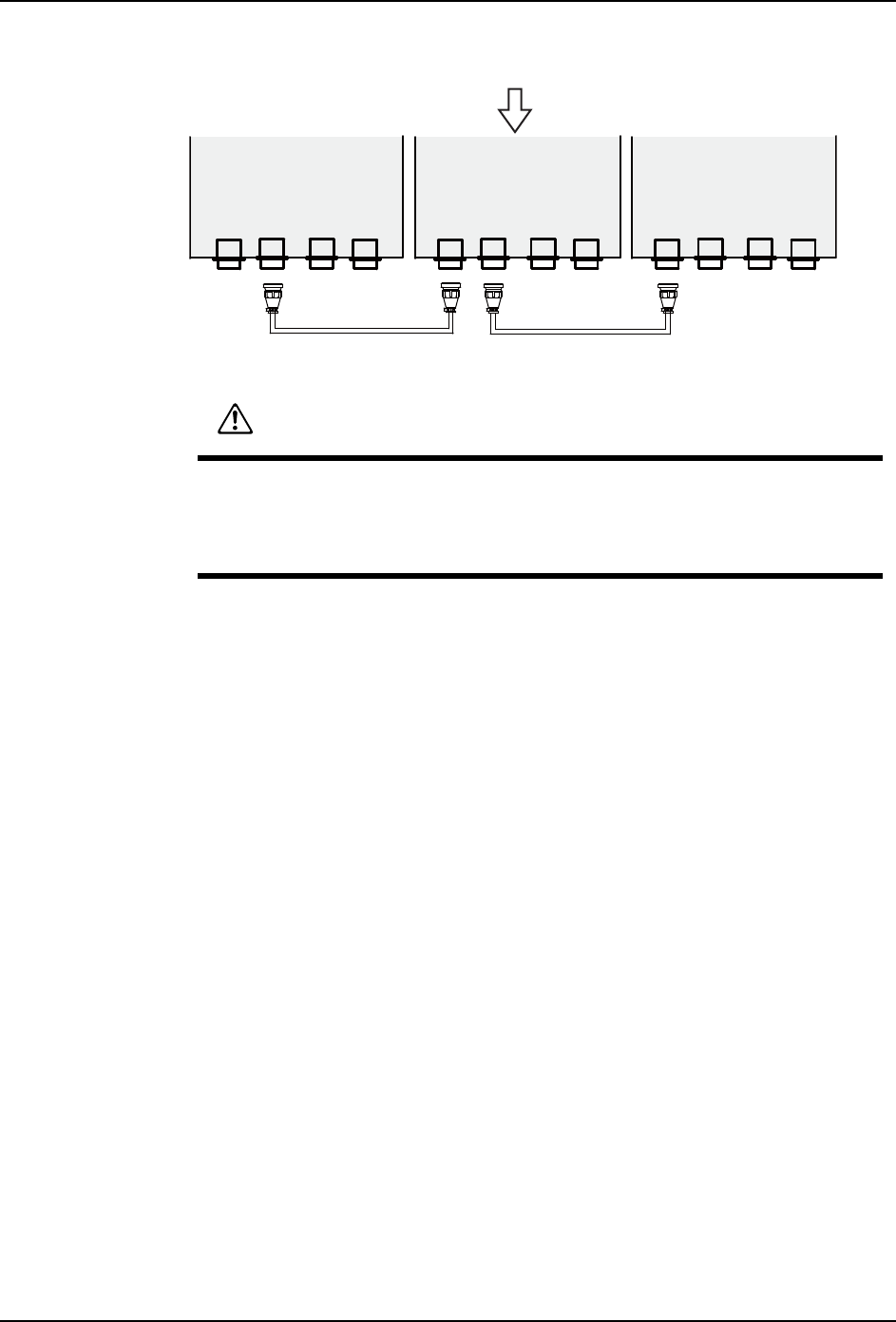

39SET-0045
LANE1-R LANE1-F LANE2-R LANE2-F LANE1-R LANE1-F LANE2-R LANE2-F LANE1-R LANE1-F LANE2-R LANE2-F
Front
