3. 安装 SET-SFAB-004S0
42 SmartFAB 安装手册

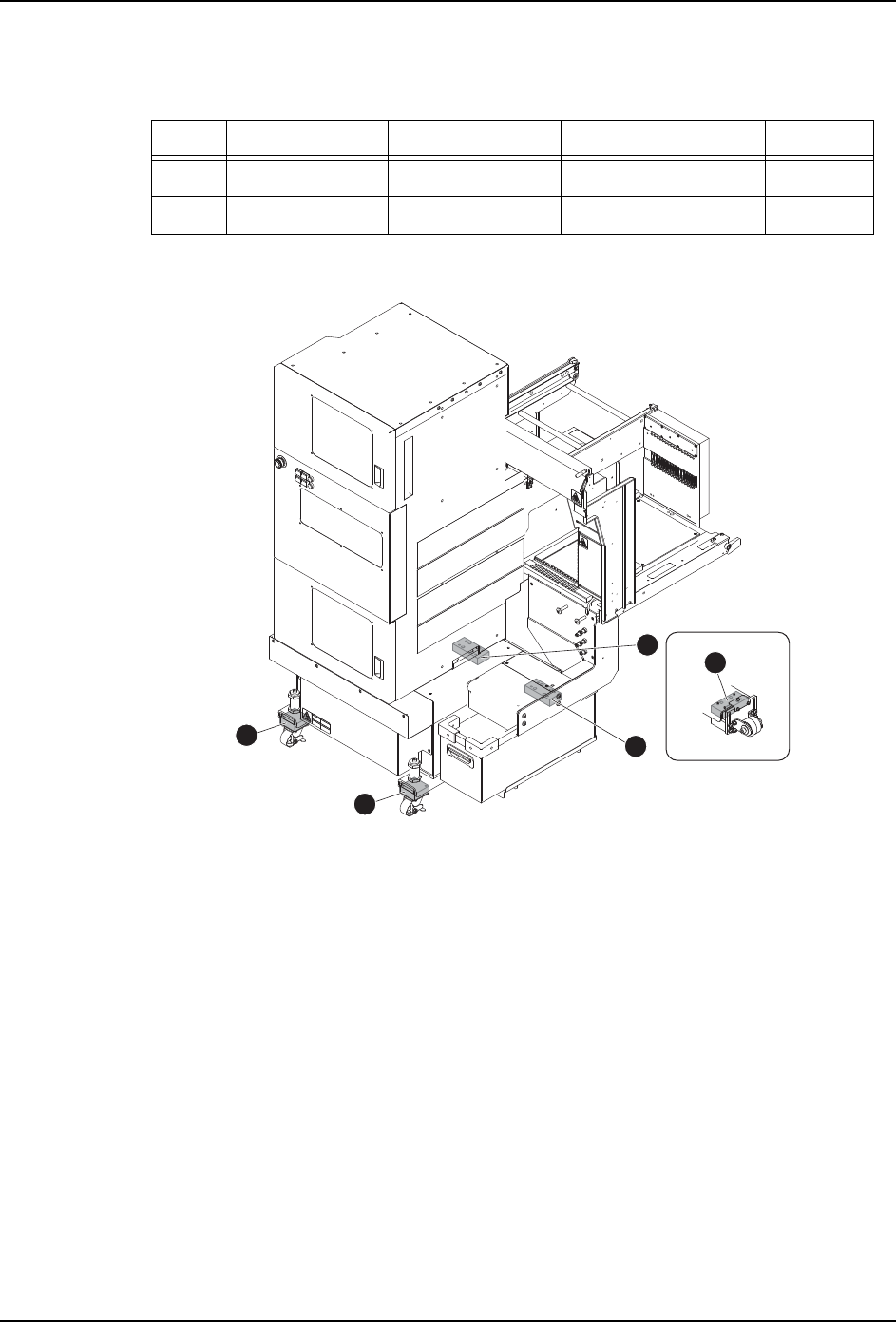

3.5.3 变更搬运高度
变更机器的搬运高度时，装卸 sMTU-LT2 的垫块。
備考 ) 搬运高度 900mm 时，不要垫块。
NO. 搬运电路板高度 图号 名称 个数 / 台
1 H=950mm 用 3MHATA0520** 垫块 ( 前 ) 2
2 H=950mm 用 3MHATA0521** 垫块 ( 后 ) 2
䟿㻌㆙㻌࿌
䟿㻌㆙㻌࿌
䟿㻌䠳䠝䠮䠪䠥䠪䠣
䟿㻌㆙㻌࿌
㧗㟁ᅽ䟿ឤ㟁ὀព䚹
䝯䞁䝔䝘䞁䝇䛿㟁※䜢ⴠ䛸
䛧䛶䛛䜙⾜䛳䛶䛟䛰䛥䛔
㻴㼕㼓㼔㻌㼢㼛㼘㼠㼍㼓㼑㻍㻌㻯㼛㼚㼠㼍㼏㼠㻌㼙㼍㼥
㼏㼍㼡㼟㼑㻌㼑㼘㼑㼏㼠㼞㼕㼏㻌㼟㼔㼛㼏㼗㻚㼀㼡㼞㼚㻌㼛㼒㼒
㼠㼔㼑㻌㼜㼛㼣㼑㼞㻌㼜㼞㼕㼛㼞㻌㼠㼛㻌㼟㼑㼞㼢㼕㼏㼕㼚㼓
39MEC-0236
2
1
1
2
1
MU1EhA08
MU1EhA08
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
SET-SFAB-004S0 3. 安装
SmartFAB 安装手册 43
3.6 sMFU

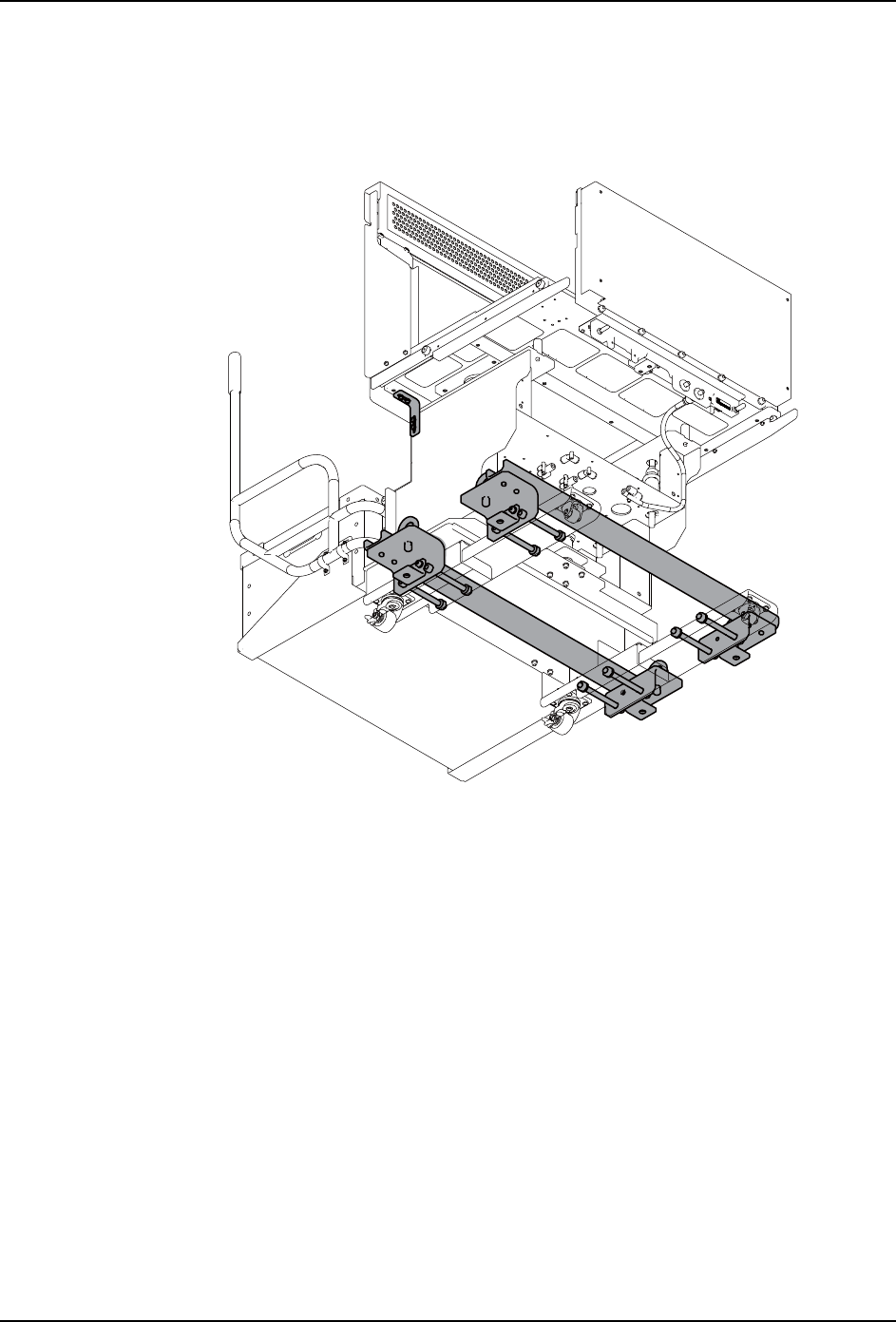

3.6.1 拆除固定支架
请拆除安装在 sMFU 上的固定支架 （红色）。
请保管好拆下的支架和螺栓。搬迁时重新要使用。
39SET-0032
MU1EhA08
MU1EhA08
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
3. 安装 SET-SFAB-004S0
44 SmartFAB 安装手册

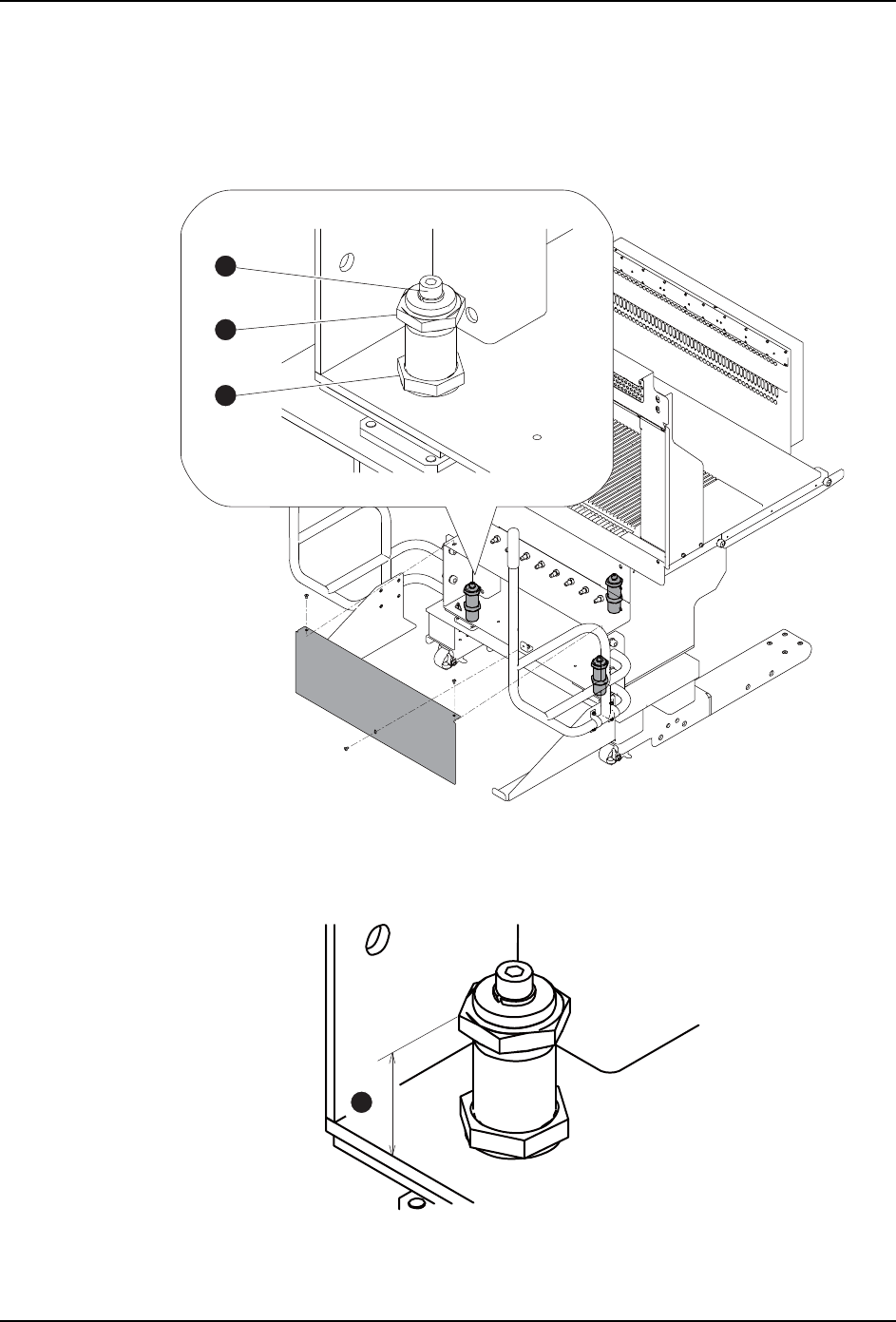

3.6.2 调整高度
新安装 sMFU，或者安装在其他的场所时，请调整 sMFU 的高度。一旦进行了调整，在同一
场所上安装 / 拆下时不需要重新调整。
1. 请拆下 sMFU 本体前面盖罩。
2. 拧松 3 处的调整螺栓上部的螺栓 (1)，拧松了锁定螺母 (3) 后，请旋转调整螺栓 (2) 后
调整高度。请将 sMFU 的滚轮调整到基座导轨斜面中央附近接触程度的高度。作为参考
值，高度 (A) 为 58.5mm 左右 ( 搬运高度 900mm 时候 )。
1
39SET-0033
2
3
58.5
39SET-0034
A
