9 4-6 対象基板 4-6-1 基板搬送方向 ストレート搬 送 /U タ ー ン 式（ 切替方式） 右流れ （ 正 面か ら 見て 、 左か ら 右方 向に 搬送） 左流れ （ 正面か ら 見て 、 右か ら左 方向に 搬送） 注： 工場出荷時に 対応。 4-6-2 基板寸法と 質量 機 種 最小寸法 （ L 1 × W 1 ） 注 1 最大寸法 （ L 2 × W 2 ） 注 1 厚さ T 質量 JX-100 50 × 50mm 3…
8
4-4 対象部品
（１）部品サイズ
単位mm
認識装置 適応部品サイズ
縦×横
最小 0.6×0.3 （注１）
最大 □33.5 （１辺 33.5） （注2）
部品高さ
LNC60レーザ
認識装置
0.09～12.0 （注3）
注1. 0603 部品の搭載条件は HMS(JX-100 はオプション)が必要です。また吸着動作は順次吸着に
なります。
注2. LNC60 の 6 ノズル同時部品認識が可能な最大部品サイズは、□10.0mm です。□10mm を超
える部品を LNC60 ヘッドで搭載する場合は、3 ヘッドのみの吸着となります。
注3.
部品サイズにより、最小部品高さは異なります。正確には、設定するウィンドウ幅に依存するため、
部品の対角幅が小さい程、最小部品高さの値も小さくなります。
JX-100 LED は、X 方向の基板寸法が 630～800mm の場合、最大部品高さ 9.0mm となります。
4-5 搭載精度X,Y,Θ
*搭載精度は基板基準マーク使用時とします。
（１）装着位置（X,Y）
単位 μm
（２）装着姿勢（θ）
単位 °
部品名 角度
0603角チップ ±3.0
1005角チップ ±2.5
1608以上の角チップ ±2.0
3216角チップLED ±3.0
メルフ ±3.0
SOT ±3.0
部品名 搭載精度 （±3σ）
角チップ（0603以上） ±50
角チップLED（3216） ±50
メルフ ±100
SOT
±150
9
4-6 対象基板
4-6-1 基板搬送方向
ストレート搬送/Uターン式（切替方式）
右流れ（正面から見て、左から右方向に搬送）
左流れ（正面から見て、右から左方向に搬送） 注：工場出荷時に対応。
4-6-2 基板寸法と質量
機 種
最小寸法
（L
1
×W
1
） 注1
最大寸法
（L
2
×W
2
） 注1
厚さT 質量
JX-100
50×50mm 330×250mm
0.4～2.0
mm
1,000g以下
JX-100 LED
50×50mm 410（注2）×360mm
0.4～2.0
mm
2,000g以下
注1： Lは基板送り方向寸法を､Wは、Lと直角方向を示し、W/L=2以下とします。
注2： 2回送り時は、800mmまで対応可能です。
4-6-3 基板反り許容値
50mm当たり0.2mm以下で、上反り、下反り共に1mm以下（JIS B 8461に準ずる）。
4-6-4 基板制限条件
(1)搭載不可範囲
は搭載不可範囲
3
m
m
3 mm
50～250mm
50～330mm

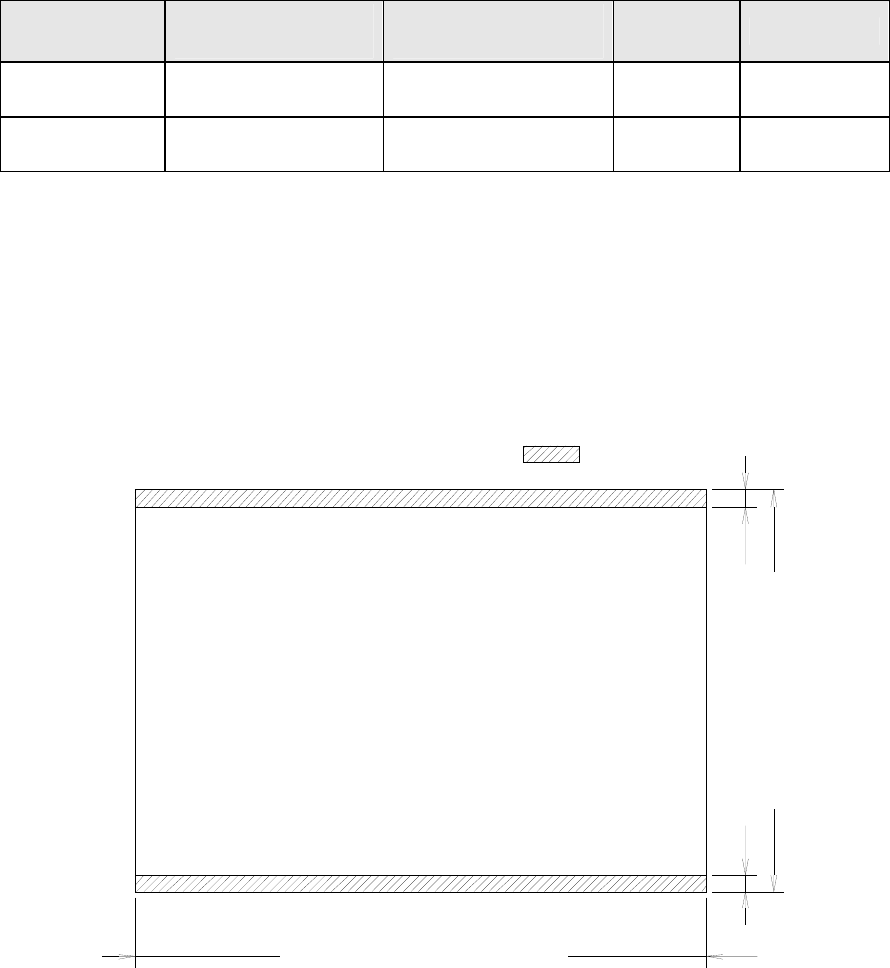

図 1 基板上面搭載不可範囲
JX-100 50～330mm
JX-100LED 50～410（800）mm
JX-100 50～250mm
JX-100LED 50～360mm
10
(2) サポートピン設置不可範囲
JX-1
00

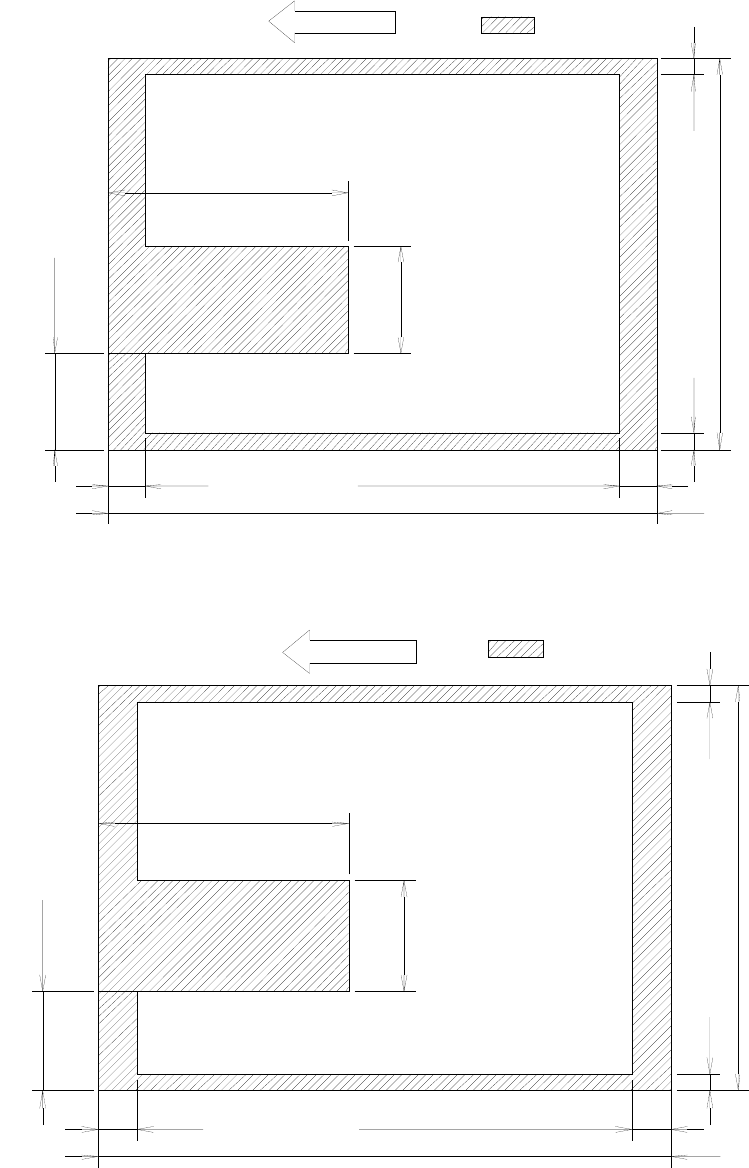

図 2 サポートピン設置不可範囲（基板下面図）
JX-100 LED
図 3 サポートピン設置不可範囲（基板下面図）-基板サイズX方向：410mm以下の場合
はサポートピン設置不可範囲
5
0
～
2
5
0
m
m
50～330mm
5
0
m
m
95mm
10mm 基板サイズ320mm以上の時 10mm
4
m
m
4
m
m
0
～
2
0
0
m
m
基板幅による位置調整範囲
基板搬送方向
はサポートピン設置不可範囲
5
0
～
3
6
0
m
m
50～410mm
5
0
m
m
95mm
40mm 基板サイズ370mm以上の時 40mm
4
m
m
4
m
m
0
～
9
5
m
m
基板幅による位置調整範囲
基板搬送方向
