28 7. 制御系仕様 7-1 制御 7-1-1 プログラムの選択生産プログラムは SSD 、フロッピーディスク（オプション）に保存します。また、 U S B ポートを使用する事で外部記憶装置への保存も可能です。 7-1-2 生産プログラム内部で扱えるデータ数・搭載ステップ数：最大 3,000 ステップ・ 1 基板当たり最大回路数：マトリッ …

6-6 スティックフィーダ

スティックフィーダは、電源､エアーを必要としないベルト駆動方式の供給フィーダです。

スティック梱包された一般的なSOP､SOJ､PLCCについて装着可能です。

スティック梱包のこれら以外の特殊部品についてはJUKIまたは代理店までご相談ください。

SOP SOJ PLCC(QFJ)

フィーダ部タイプ

(製品コード)

レーン幅

(mm)

(1ﾌｨｰﾀﾞ当り

のレーン数)

呼び

サイズ

部品幅

(mm)

部品

高さ

(mm)

呼び

サイズ

部品幅

(mm)

部品

高さ

(mm)

呼び

サイズ

部品幅

(mm)

部品

高さ

(mm)

占有

ﾎﾟｼﾞｼｮﾝ

数

225

mil

5.72～

6.99

～1.5 - - - - - -

(SFN0AS)

出荷時

6.9

調整範囲

6.6～9.1

300

mil

7.62～

8.89

2,0 - - - - - -

(SFN1AS)

7.2mm

225

mil

5.72～

6.99

1.5 - - - - - -

285×

425mil

8.05～

8.31

(SFN2AS)

9.2mm

300

mil

7.62～

8.89

2.0

300

mil

8.38～

8.76

290×

490mil

8.13～

8.51

350mil

(SFN3AS)

11.2mm

375

mil

9.53～

10.8

2.5

350

mil

9.65～

10.03

350×

550mil

9.78～

10.03

400

mil

10.92～

11.30

450mil

(SFN4AS)

13mm

450

mil

11.43

～

12.7

3.0

450

mil

12.19～

12.57

3.25～

3.76

450×

550mil

12.32～

12.57

4.20～

4.57

(SFW1AS)

15mm

525

mil

13.34

～

14.61

3.5 - - - - - -

(SFW2AS)

18.2mm

600

mil

15.24

～

16.51

4.0 - - - 650mil

17.40～

17.65

4.20～

4.57

(SFW3AS)

20.8mm - - - - - - 750mil

19.94～

20.19

(SFW4AS)

26mm - - - - - - 950mil

25.02～

25.27

(SFW5AS)

31.2mm - - - - - -

1150

mil

30.10～

30.55

4.20～

5.08

・タイプＮ1～Ｎ4とタイプＷ1～Ｗ5は、他タイプへの変更用として別オプション：スペーサキットを用意しており

ます。

・タイプＮ0はSOP8､10ピン用として最良レーン幅を確保するために隙間を細かく調整できます。

7. 制御系仕様

7-1 制御

7-1-1 プログラムの選択

生産プログラムはSSD、フロッピーディスク（オプション）に保存します。

また、USBポートを使用する事で外部記憶装置への保存も可能です。

7-1-2 生産プログラム内部で扱えるデータ数

・搭載ステップ数：最大3,000ステップ

・ 1基板当たり最大回路数：マトリックス回路 1,200

非マトリックス回路 200

・ 1基板当たり最大ステップ数： 10,000ステップ

・最大部品データ数：マシンに装着可能な最大品種数

・最大吸着データ数：同上

・最大マーク登録数：エリアフィデューシャルマーク 50組。ＢＯＣマーク１組（2～3個）

7-2 生産モード

基板生産

・生産枚数を指定し、基板を実際に生産するモード。

試打

・テスト生産するためのモード。吸着位置追尾と搭載後の搭載位置追尾が選択可能です。

空打

・部品を使用せず吸着搭載の動きを確認するモード。

8. インターフェース

8-1 機械的インターフェース

基板搬送高さ

標準 900mm±20mm 、オプション 950mm±20mm

EN仕様は、950mmのみ

8-2 電気的インターフェース

8-2-1 電気信号の種類と意味

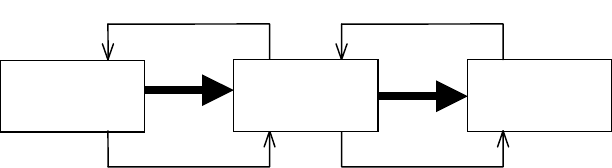

マウンタと相手側機械に関わる電気信号の接続概念図を「図11 電気信号の接続概念図」に

示します。図中で、マウンタと上流装置との間①②、及び下流装置との間③④の電気信号を以

下に示します。

a) 電気信号①は搬出要求入力信号（または、ボードアベイラブルイン）と呼び、上流側装

置からプリント基板の搬出要求を受ける信号。

b) 電気信号②は搬出許可出力信号（または、レディーアウト）と呼び、上流側装置に対し

プリント基板を搬出させる信号。

c) 電気信号③は搬出要求出力信号（または、ボードアベイラブルアウト）と呼び、下流側

装置に対しプリント基板の搬出を要求する信号。

d) 電気信号④は搬出許可入力信号（または、レディーイン）と呼び、下流側装置からプリント

基板の搬出許可を受ける信号。

下流側装置

③①

②

④

本装置

上流側装置

図13 電気信号の接続概念図
