5 4. 仕様 4-1 設備仕様 項目 内容 電 圧 三 相 AC200Ｖ、220Ｖ、240V、380Ｖ、400Ｖ、415Ｖ±10% (注 1) 周 波 数 50/60 Hz 定格皮相電力 1 . 5 k V A 供給電源 ピ ー ク 電流 20A （ AC200V 3 相電源使用時） コンプレッサ 供給空気圧 0.6Mpa ～ 0.9MPa ドライエア （注 2 ） 空 気 圧 0.5±0.05 Mpa ドライエア （注 2 ） 34…
4
3-2 JX-100 LED システム構成
z
JX-100 LED
シグナルライトブザー *1
電源ユニット
CPU ボード
I/O 制御ユニット
筐体
液晶ディスプレイ
キーボード
マウス
USB ポート
タッチパネル
SSD
非常停止ボタン
漏電ブレーカ *1
DVD/CD-ROM ドライブ
（USB 接続)
モータ制御ユニット
外部プログラミングユニット (EPU)
FDD (USB 接続)
HOD
搭載ヘッド
レーザ認識ヘッド(LNC60)
外形基準 搭載ステーション
自動ツール交換装置(ATC)
フィーダバンク フロント固定バンク
リア固定バンク *1
トラッシュボックス
空圧機器配管系
バルクフィーダ、テープフィーダ、スティックフィーダ
トレイホルダ *2
真空ポンプ *1
メインライン フィルタ
X-Y 位置決め装置
エアコンプレッサ組 *3
キャスター *1
搬送延長ガイド(100mm) *1
で囲まれた機器、機能はオプションです。
*1 「
*1
」ついたオプションは工場出荷となります。
*2 リアにオプションとしてタイプ 1.2 が使用可。
*3 USA、中国、シンガポールは輸出不可の為、エアコンプレッサ
は現地調達となります。
100 BASE /10 BASE T
イーサネットポート
フィーダ浮き検出装置 （フロント） フィーダ浮き検出装置 （リア） *1
はんだ認識照明 *1
高さ測定装置 (HMS)
オフセットコレクションカメラ(OCC)
ワンタッチジョイント
5
4. 仕様
4-1 設備仕様
項目 内容
電圧 三相 AC200Ｖ、220Ｖ、240V、380Ｖ、400Ｖ、415Ｖ±10% (注1)
周波数 50/60 Hz
定格皮相電力 1.5 kVA
供給電源
ピーク電流 20A （AC200V 3相電源使用時）
コンプレッサ
供給空気圧
0.6Mpa ～ 0.9MPa ドライエア
（注2）
空気圧 0.5±0.05 Mpa ドライエア（注2）
345L/min（標準状態） （注3）
供給空気
最大空気消費量
50L/min（標準状態） （注3） 真空ポンプ(オプション)使用時
動作時
周囲温度 ＋5℃～＋35℃ （精度保証温度：＋20 ～＋25 ℃）
湿度 50％ RH以下（35℃）
輸送及び保管
温度 －15℃～＋70 ℃
環境条件
湿度 20％ ～ 95％ (但し、結露なきこと)
騒音 75 dB (A)以下 (注4)
設置場所
鉄筋コンクリート床など充分な強度の平坦な床に設置してください。
運転時に機械が振動するような床や木製の床には設置しないでください。
粉塵
ゴミ・ホコリの多いところには設置しないでください。
高周波の発生する機械の近くには設置しないでください。
電源遮断
主電源を落とす際は、機械を停止し、システムを遮断してから実施してください。
また、SSDのアクセスランプ点灯中は、故障の原因となります。生産中や軸移動中に電
源を落とさないください。
注1. 一次側の電源ケーブルは、敷設状態、長さ、電源の電圧などによって適合断面積が変わりま
すので、設置場所の基準に適合する適切なケーブル（下表）をご使用ください。
注2. ドライエア：エアドライヤやミストセパレータをご使用お願いします。目安としてコンプレッサ供給口に
金属板などに空気をあて、水滴の付かない事を確認してください。
注3. 標準状態：温度20℃、絶対圧力0.1MPa(=100kPa=1bar)、相対湿度65％の空気の状態。
注4. JIS Z 8731に準拠。
一次側の電源ケーブル
供給電源
20m未満 30m未満 40m未満 50m未満
AC 200V／220V／240V 5.5 mm
2
以上 5.5 mm
2
以上 8.0 mm
2
以上 10.0 mm
2
以上
AC 380V／400V／415V 3.5㎜mm
2
以上 5.5 mm
2
以上 5.5 mm
2
以上 6.0 mm
2
以上
6

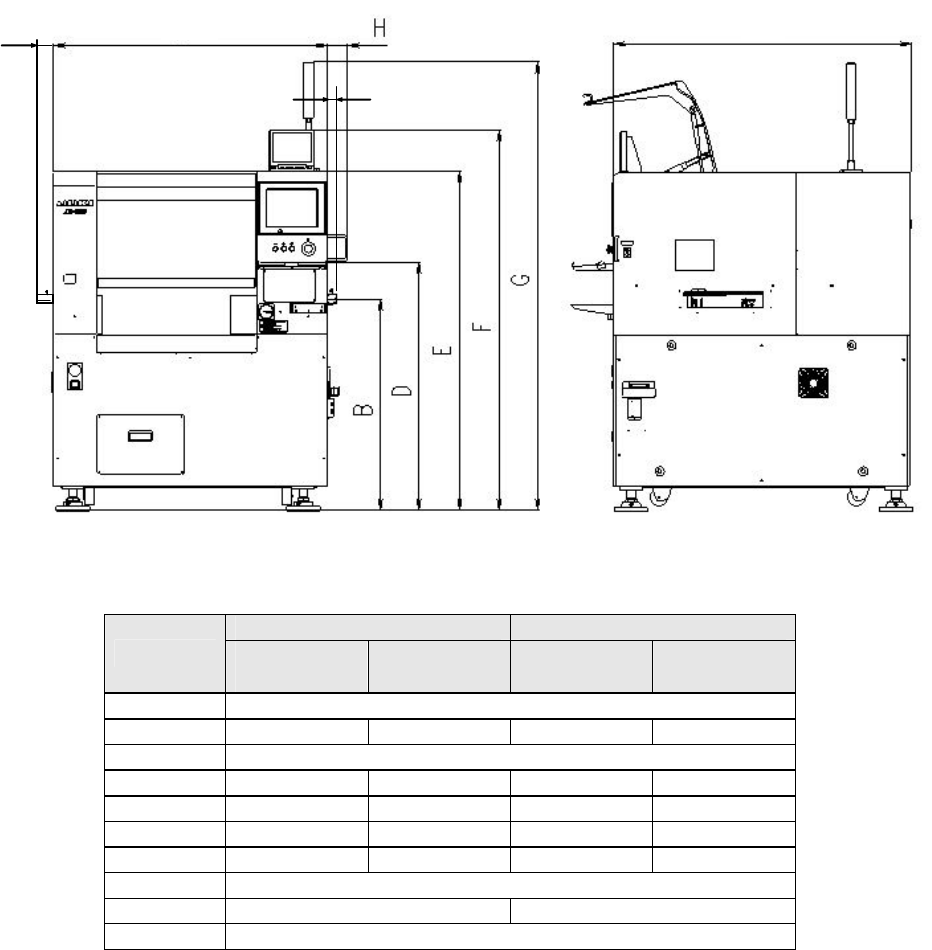

4-1-1 外形寸法
最大突起物を除く (mm)
JX-100 JX-100 LED
寸法
搬送高さ
900mm
搬送高さ
950mm
搬送高さ
900mm
搬送高さ
950mm
A 1170
B 900 950 900 950
C 1270
D 1060 1110 1060 1110
E 1440 1490 1440 1490
F 1620 1670 1620 1670
G 1910 1960 1910 1960
H 65
J 125(EN:130) 145(EN:150)
K 75(EN:80)
4-1-2 本体質量
JX-100,JX-100LED：1,000kg
J
K
C
A
