C B B F D Ref.2/ F N N C P Q Q P 1 4 7 12 17 18 24 28 29 31 32 34 35 36 41 42 44 45 46 47 51 60 61 63.1 64 64 65 66 67 68 69 70 71 72 72 73 74 75 77 78 79 80 81 82 83 58 85 86 87 2 5 49 63 8 9 62 62.1 30 73.1 76 43 37 38…
This page is intentionally blank.
此页是空白页
C
B
B
F
D
Ref.2/
F
N
N
C
P
Q
Q
P
1
4
7
12
17
18
24
28
29
31
32
34
35
36
41
42
44
45
46
47
51
60
61
63.1
64
64
65
66
67
68
69
70
71
72
72
73
74
75
77
78
79
80
81
82
83
58
85
86
87
2
5
49
63
8
9
62
62.1
30
73.1
76
43
37
38
37
38
10
19
20
21
22
23
25
26
27

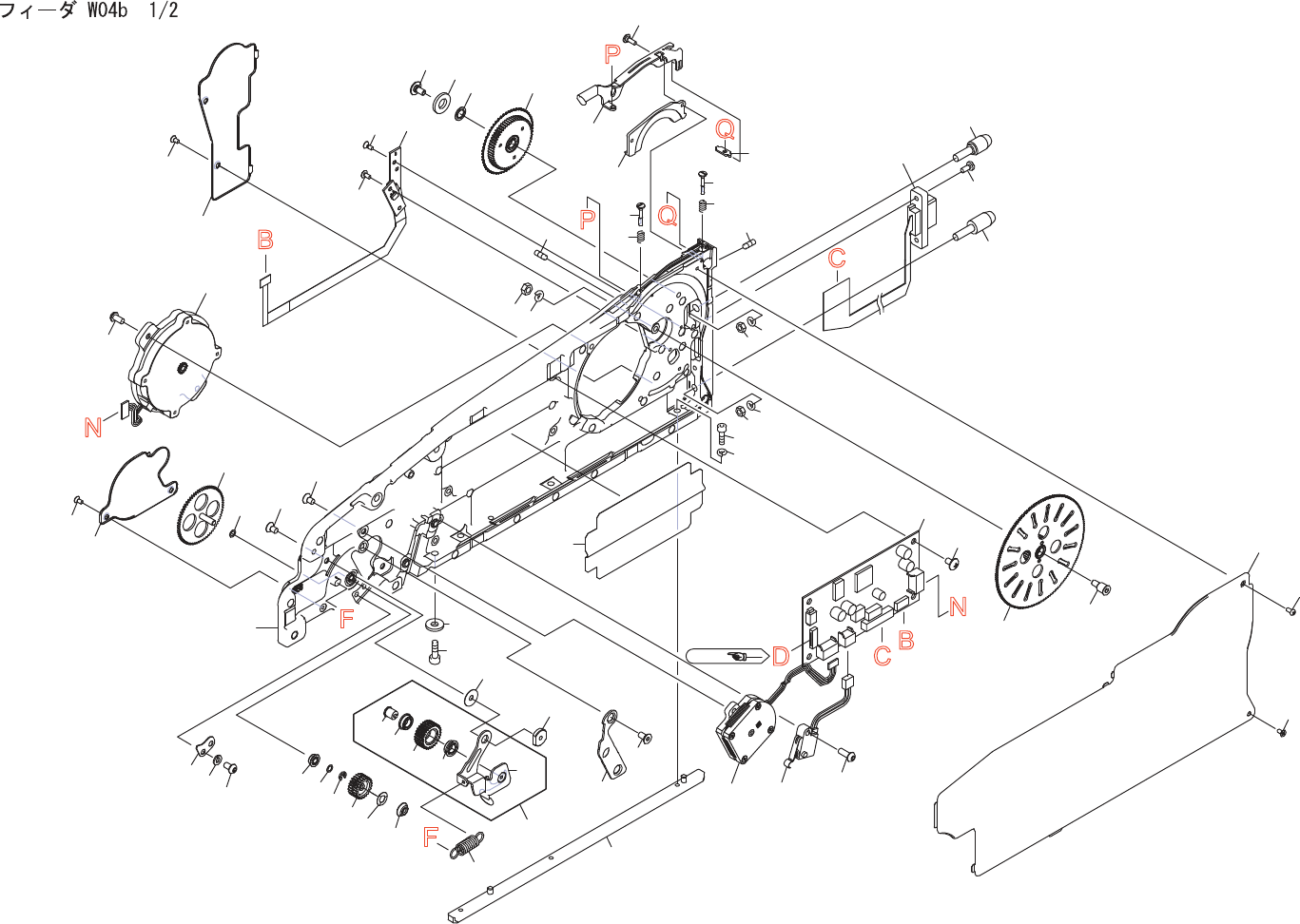

FEEDER W04b 1/2
AA81R48
12
PTS-FIFEEDER-19
FEEDER W04b 1/2
フィーダ W04b 1/2
AA81R48
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MDLFA038201
1
BODY
本体
2
2MDLFA214101
1
MOTOR, STEPPING
モータ ステッピング
4
K5255T
2
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006
5
2ADLFA006000
1
GEAR
ギヤ
7
PM0DDN0
1
PIN, ECCENTRIC
ピン 偏心
8
N10812
1
NUT, HEX
ナット 六角
M03 3
ｼｭ
(3
ｶｸﾛ
)
9
W1021A
1
WASHER, LOCK
ワッシャ スプリング
3M/M
10
AA7WZ04
1
SPROCKET
スプロケット
12
PM08BZ2
1
COLLAR, SPACER
カラー スペーサ
17
PM08CB2
1
BOLT
ボルト
18
W10076
1
WASHER
ワッシャ
WW- 4
ｳｪｰﾌﾞﾜｯｼｬ
19
PM08GH2
1
PLATE
プレート
20
PM06AS3
2
PIN
ピン
21
2MDLFA023800
1
GUIDE, TAPE
ガイド テープ
22
PZ46160
1
SPRING
スプリング
23
2MDLFA036200
1
PIN
ピン
24
N4018A
1
SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X003
ｸﾎﾞﾐｻｷ
25
2MDLFA030400
1
PLATE, CONNECTING
プレート ツナギ
26
PZ46160
1
SPRING
スプリング
27
2MDLFA036200
1
PIN
ピン
28
N4018A
1
SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X003
ｸﾎﾞﾐｻｷ
29
PP02671
1
COVER
カバー
30
PZ13391
2
SCREW, C/R COUNTERSUNK
小ネジ ＋穴皿
31
2AGKFA002401
1
BOARD, PRINTED CIRCUIT
基板 プリント
32
K5169M
2
SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X005(
ｽﾃﾝﾚｽ
)
34
K51716
2
SCREW, C/R TRUSS
小ネジ 十穴トラス
M02X003(3
ｶ
ｼﾛ
)
35
PM03958
1
PIN, ECCENTRIC
ピン 偏心
36
PM03967
1
PIN, ECCENTRIC
ピン 偏心
37
N10796
2
NUT, HEX
ナット 六角
M04(3
ｶｸﾛ
)
38
W1022A
2
WASHER, LOCK
ワッシャ スプリング
4M/M
41
RH44844
1
HARNESS
ハーネス
42
K51757
2
SCREW, C/R PAN
小ネジ 十穴鍋
M02.5X006(
ｽﾃﾝﾚｽ
)
43
2MDLFA021802
1
SHEET
シート
44
XK06257
1
BOARD, PRINTED CIRCUIT
基板 プリント
45
K5365R
4
SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X004(3
ｶ
ｼﾛ
)
46
PZ02394
1
SW, MICRO
ＳＷ マイクロ
47
PZ39021
1
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
49
2MDLFA214201
1
MOTOR, STEPPING
モータ ステッピング
51
K5357H
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005
58
PM089G4
1
GUIDE
ガイド
60
H5277A
3
BOLT, HEX SOCKET
ボルト 六角穴
M03X012
61
W1021A
3
WASHER, LOCK
ワッシャ スプリング
3M/M
62
PM0K9K2
1
BOLT, HEX SOCKET
ボルト 六角穴
62.1
PP03421
1
WASHER, FLAT
ワツシヤ ヒラ
63
AA6WF05
1
BKT
ＢＫＴ
63.1
PP02763
1
BKT
ＢＫＴ
64
H4911A
2
BEARING, MINIATURE
ベアリング ミニチュア
MF85ZZ
65
PT01940
1
GEAR
ギヤ
66
PM089M2
1
PIN, PIVOT
ピン 支点
67
PM08XK3
1
PIN, PIVOT
ピン 支点
68
PP02632
1
SPACER
スペーサ
