REEL HOLDER (SHORT CENTER PIN TYPE) W 08c,W 08f 7inch リー ル ホル ダ (ショ ートセ ンタ ーピンタイ プ) W 08c,W08f 7インチ 2ADLF A002008 No. Drg.No. & Cod e No. QT Y Description Ra ting Re marks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 1 2ADLF A 002…

100%1 / 173
7
11
23
21
3
2
6
5
3
8
4
22
16
24
19
9
25
18
12
17
20
20
15
24
26
31
32
32
32
14
1
13
27
28
18.1
18.2
4.1
32
33
33
33
33

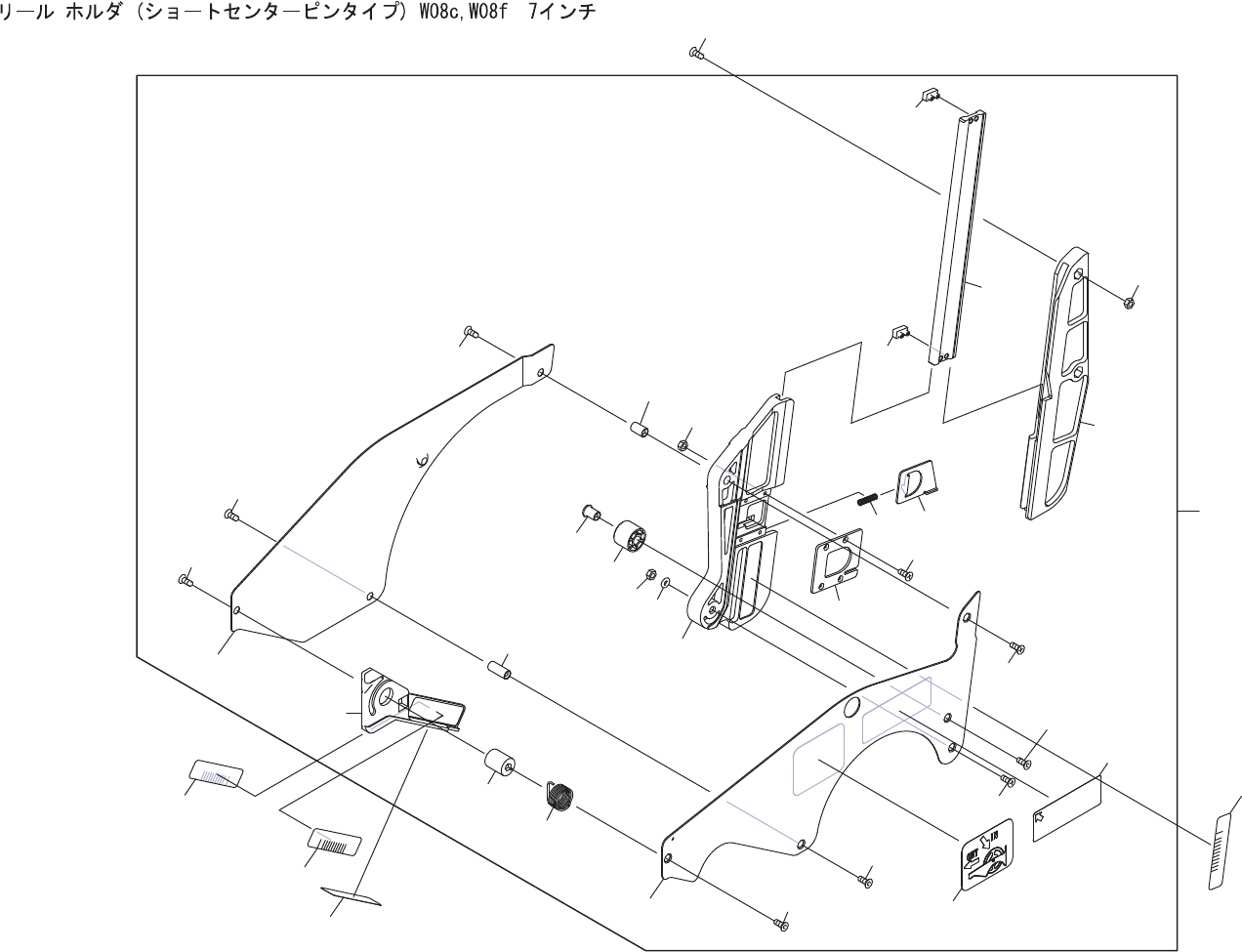

REEL HOLDER (SHORT CENTER PIN TYPE) W08c,W08f 7inch
2ADLFA002008
PTS-FIFEEDER-19
REEL HOLDER (SHORT CENTER PIN TYPE) W08c,W08f 7inch
リール ホルダ (ショートセンターピンタイプ) W08c,W08f 7インチ
2ADLFA002008
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2ADLFA002008
1
HOLDER, REEL
ホルダ　リール
2
PM048F1
1
SLIDER
スライダ
3
PT01740
2
STOPPER
ストッパ
4
2MDLFA033002
1
SLIDER
スライダ
2MDLFA031200
1
PIN
ピン
5
PP02254
1
PLATE, RETAINING
プレート　押え
6
K73840
4
SCREW, C/R COUNTERSUNK
小ネジ　＋穴皿
M02X008(3
ｶ
ｼﾛ
)
7
N61648
4
NUT, HEX
ナット　六角
M02 2
ｼｭ
(3
ｶ
ｼﾛ
)
8
PP02241
1
JAW
爪
9
PZ27731
1
SPRING
スプリング
11
PP03452
1
PLATE, SIDE
プレート　サイド
12
K65003
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X005(3
ｶ
ｼﾛ
)
13
PH01482
1
ROLLER
ローラ
14
PM97974
1
PIN
ピン
15
K5357L
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3
ｶ
ｼﾛ
)
16
2MDLFA025801
1
PLATE, SIDE
プレート　サイド
17
K65003
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X005(3
ｶ
ｼﾛ
)
18
K65002
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X012(3
ｶ
ｼﾛ
)
18.1
N1079W
1
NUT, HEX
ナット　六角
M03 3
ｼｭ
(3
ｶ
ｼﾛ
)
18.2
W1108B
1
WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3
ｶｼﾛ
)
19
PM97983
1
PIN
ピン
20
K5357L
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3
ｶ
ｼﾛ
)
21
PH01415
1
ARM
アーム
22
PZ34281
1
SPRING, TORSION
スプリング　ネジリ
23
PM04LS3
1
PIN, PIVOT
ピン　支点
24
K5357L
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3
ｶ
ｼﾛ
)
25
PH01424
1
BKT, SLIDE
ＢＫＴ　スライド
26
N1079B
2
NUT, HEX
ナット　六角
M04 P=0.7 1
ｼｭ
(3
ｶｼﾛ
)
27
2MDLFA005700
1
SEAL
シール
28
2MDLFA009600
1
SEAL
シール
31
2MDLFA159400
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
32
PX09121
4
SEAL, BAR CODE
シール　バーコード
W08c, unit serial number
33
2MDLFA067400
4
SEAL, BAR CODE
シール　バーコード
W08f, unit serial number
41
PTS-FIFEEDER-19
11
2
4
13
15
16
16
8
14
5
9
17
18
21
10
6
21
18
22
22
1
23
23

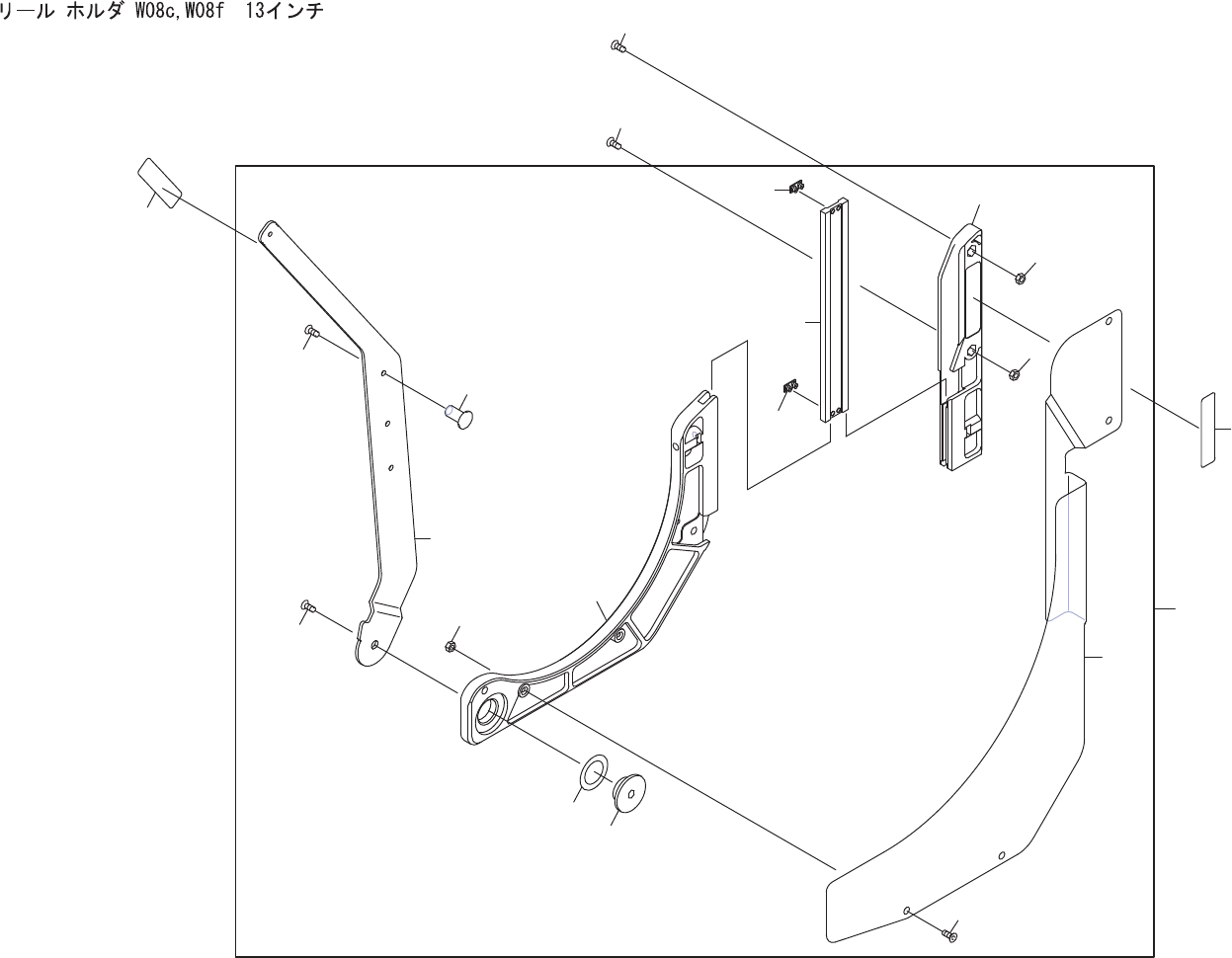

REEL HOLDER W08c,W08f 13inch
AA1KA15
PTS-FIFEEDER-19
