FEEDER STAND (When reel holders are not used.)
フィーダスタンド (ホルダレス用)
UK04115
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MGLFW001502
90
PLATE, PARTITION
プレート　仕切り
2
PM14531
4
BOLT, JOINT
ボルト　ジョイント
3
PM083E0
8
NUT
ナット
4
PB57271
8
BAND
バンド
5
H54241
8
BOLT, HEX SOCKET
ボルト　六角穴
M06X015(3
ｶｼﾛ
)
6
W1106F
8
WASHER, LOCK
ワッシャ　スプリング
6M/M(3
ｶｼﾛ
)
7
W1108F
8
WASHER, FLAT
ワッシャ　平
4W-6(3
ｶ
ｼﾛ
)
8
2MDLFW014201
4
BKT, RETAINER
ＢＫＴ　押え
9
H54241
8
BOLT, HEX SOCKET
ボルト　六角穴
M06X015(3
ｶｼﾛ
)
10
W1106F
8
WASHER, LOCK
ワッシャ　スプリング
6M/M(3
ｶｼﾛ
)
11
W1108F
8
WASHER, FLAT
ワッシャ　平
4W-6(3
ｶ
ｼﾛ
)
20
XH01129
1
FRAME
フレーム
60
PB81471
2
PLATE
プレート
61
H53211
8
BOLT, HEX SOCKET
ボルト　六角穴
M06X014(3
ｶ
ｼﾛ
)
62
W1106F
8
WASHER, LOCK
ワッシャ　スプリング
6M/M(3
ｶｼﾛ
)
63
W1108H
8
WASHER, FLAT
ワッシャ　平
6M/MX1.6X12.5(3
ｶｼﾛ
)
64
PM037D1
3
BAR
バー
65
H54269
12
BOLT, HEX SOCKET
ボルト　六角穴
M05X010(3
ｶｼﾛ
)
66
W1106E
12
WASHER, LOCK
ワッシャ　スプリング
5M/M(3
ｶ
ｼﾛ
)
67
W1108C
12
WASHER, FLAT
ワッシャ　平
5M/MX1.0X10(3
ｶｼﾛ
)
68
PZ14923
3
SPRING
スプリング
69
PB30353
3
PLATE, RETAINING
プレート　押え
70
H54259
15
BOLT, HEX SOCKET
ボルト　六角穴
M03X030(3
ｶ
ｼﾛ
)
71
W1106C
15
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
72
W1108B
15
WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3
ｶｼﾛ
)
73
PB81481
2
PLATE
プレート
74
H53211
8
BOLT, HEX SOCKET
ボルト　六角穴
M06X014(3
ｶ
ｼﾛ
)
75
W1106F
8
WASHER, LOCK
ワッシャ　スプリング
6M/M(3
ｶｼﾛ
)
76
W1108H
8
WASHER, FLAT
ワッシャ　平
6M/MX1.6X12.5(3
ｶｼﾛ
)
77
PM037D1
3
BAR
バー
78
H54269
12
BOLT, HEX SOCKET
ボルト　六角穴
M05X010(3
ｶｼﾛ
)
79
W1106E
12
WASHER, LOCK
ワッシャ　スプリング
5M/M(3
ｶ
ｼﾛ
)
80
W1108C
12
WASHER, FLAT
ワッシャ　平
5M/MX1.0X10(3
ｶｼﾛ
)
81
PZ14923
3
SPRING
スプリング
82
PB30353
3
PLATE, RETAINING
プレート　押え
83
H54259
15
BOLT, HEX SOCKET
ボルト　六角穴
M03X030(3
ｶ
ｼﾛ
)
84
W1106C
15
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
85
W1108B
15
WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3
ｶｼﾛ
)
171
PTS-FIFEEDER-19
This page is intentionally blank.
此页是空白页
19 Chausuyama,Yamamachi Chiryu, Aichi 472-8686 Japan
Phone:+81(566)81-2111 Fax:+81(566)83-1140
https://www.fuji.co.jp/
FUJI INTELLIGENT FEEDER
PTS-FIFEEDER-19 11/2019 released

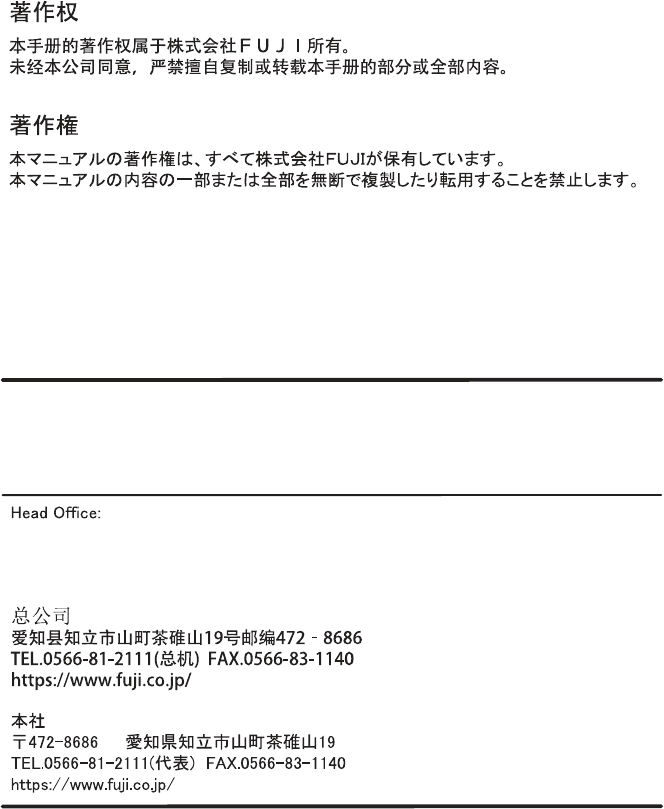

All rights regarding this manual are reserved by FUJI CORPORATION.
