FEEDER W16c 1/2
フィーダ W16c 1/2
AB10126
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
52
N10793
1
NUT, HEX
ナット　六角
M03 P=0.5(3
ｶｼﾛ
)
53
AA1BE09
1
CLAMPER
クランパ
Assembly with wire/
ワイヤー付き
Assy
54
PZ02321
1
SPRING
スプリング
57
PM87124
1
PIN
ピン
58
K5357L
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3
ｶ
ｼﾛ
)
59
PM03545
1
PIN
ピン
60
K5357L
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3
ｶ
ｼﾛ
)
61
2ADLFB000900
1
GUIDE
ガイド
62
K5357B
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X004(3
ｶ
ｼﾛ
)
63
H54250
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X005(3
ｶ
ｼﾛ
)
64
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
65
PJ02962
1
BKT
ＢＫＴ
66
K66188
4
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X018(3
ｶ
ｼﾛ
)
67
N10793
4
NUT, HEX
ナット　六角
M03 P=0.5(3
ｶｼﾛ
)
68
PJ02971
1
SPACER
スペーサ
69
T4107K
1
DIGITAL SW
デジタルＳＷ
A7BS-254-79-1
70
PX10680
2
SEAL
シール
W16c
71
XK04823
1
BOARD, PRINTED CIRCUIT
基板　プリント
72
XH00191
1
HARNESS
ハーネス
73
PB01842
1
PLATE
プレート
74
2MDLFB000302
1
SHEET SW
シートＳＷ
75
PB88197
1
LEVER
レバー
76
PM02WC5
1
PIN
ピン
77
K64283
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M04X008(3
ｶｼﾛ
)
78
PM66294
1
BLOCK
ブロック
79
K5357X
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X008(3
ｶ
ｼﾛ
)
80
N4018A
1
SCREW, HEX SOCKET SET
ネジ　六角穴止め
M03X003
ｸﾎﾞﾐｻｷ
81
PX01822
1
SEAL, BAR CODE
シール　バーコード
unit serial number
82
RZ00490
1
TAPE
テープ
83
RZ00500
1
TAPE
テープ
66
PTS-FIFEEDER-19
This page is intentionally blank.
此页是空白页
67
PTS-FIFEEDER-19
J
K
L
M
J
M
L
Ref.1/
2
10.1
48
48
25
43
70.1
32
31
33
33
34
35
34
31.1
38
38
41
37
40
38
39
36
30
6
1
3
4
76
77
71
73
74
75
78
79
80
72
42
70
64
64
8
7
5
40
24
24.1
26
27
28
28
29
47
55
53
53
52
52
50
63
61
62
69
69
56
56
62
54
58
66
61
46
57
51
54
47.2
47.3
47.4
47.1
49
60
67
68
68
81
13
19
21
22
23
15
10
14
16
17
18
11
12
9
65
65
91
92
92
93

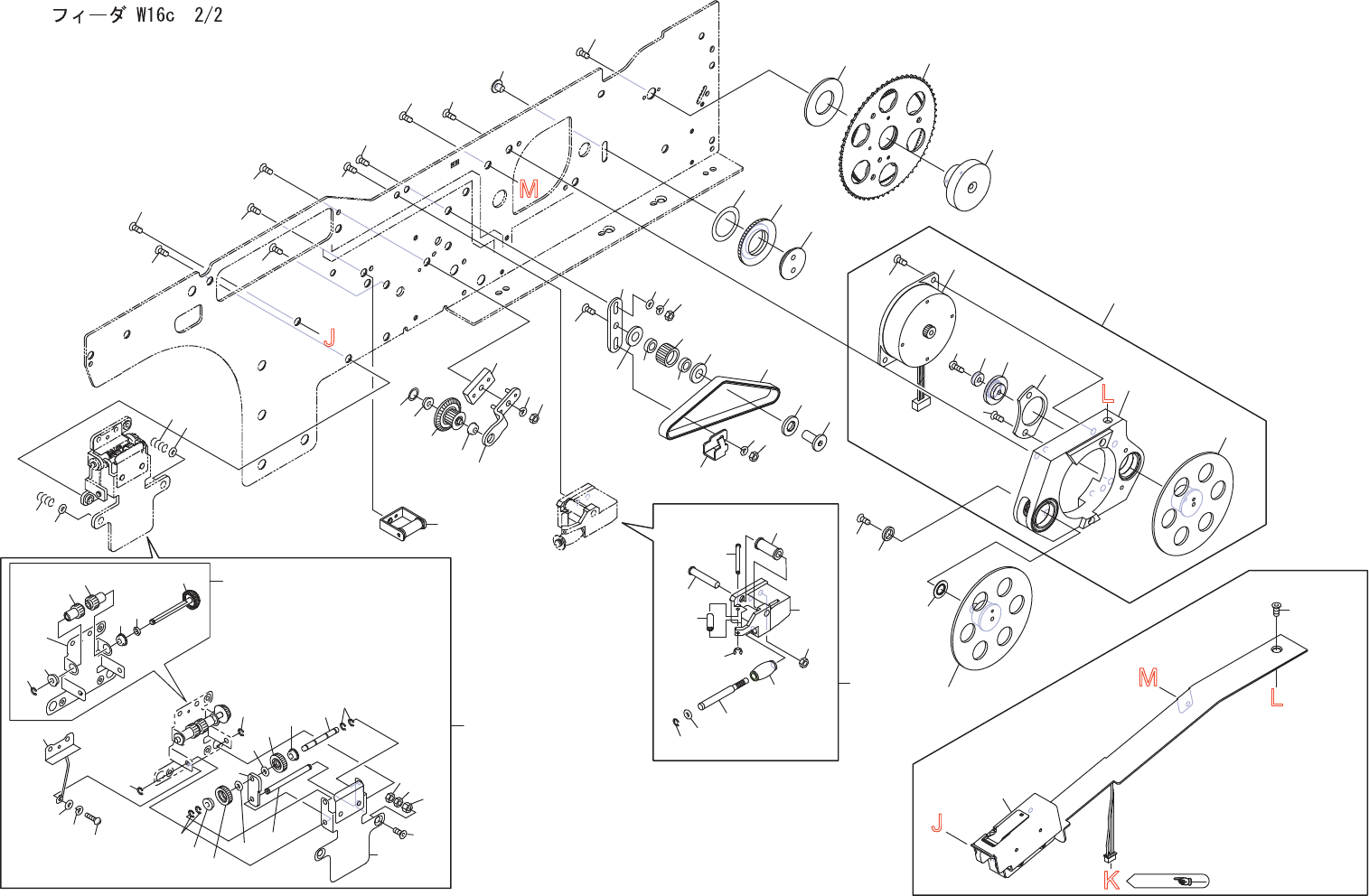

FEEDER W16c 2/2
