21 5 6 15 5 5 6 7 22 9 10 11 12 8 22 4 4 3 4 4 15 16 15 16 14 14 1 2 4 REEL HOLDER W104 15inch AA4ER06 164 PTS-FIFEEDER-19
This page is intentionally blank.
此页是空白页
163
PTS-FIFEEDER-19
21
5
6
15
5
5
6
7
22
9
10
11
12
8
22
4
4
3
4
4
15
16
15
16
14
14
1
2
4

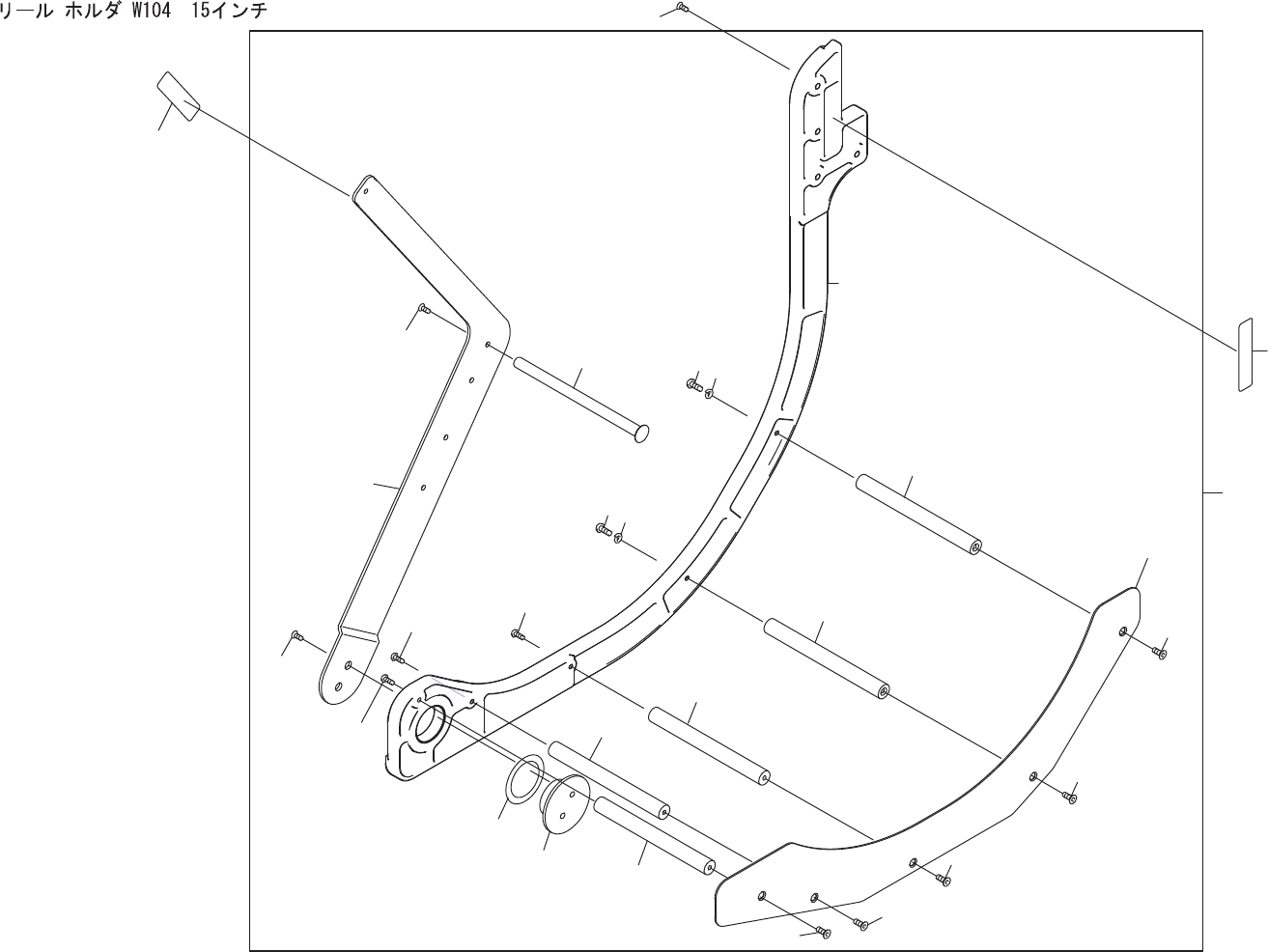

REEL HOLDER W104 15inch
AA4ER06
164
PTS-FIFEEDER-19
REEL HOLDER W104 15inch
リール ホルダ W104 15インチ
AA4ER06
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
AA4ER06
1
HOLDER, REEL
ホルダ リール
2
2MDLFB016900
1
HOLDER, REEL
ホルダ リール
3
2MDLFB016800
1
RETAINER, REEL
押え リール
4
K5357M
5
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006
5
PM013S1
3
SPACER
スペーサ
6
K5256K
2
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X015
7
PB08305
1
ARM
アーム
8
K5359E
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008
9
PM013R2
1
PIN
ピン
10
K5357T
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008
11
PM45091
1
PIN, PIVOT
ピン 支点
12
W1007H
1
WASHER
ワッシャ
WW-26
ｳｪｰﾌﾞﾜｯｼｬ
14
PM013T1
2
SPACER
スペーサ
15
K5256E
3
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X010
16
W1021A
2
WASHER, LOCK
ワッシャ スプリング
3M/M
21
PZ27762
4
BOLT
ボルト
22
PX06072
2
SEAL, BAR CODE
シール バーコード
unit serial number
