This page is intentionally blank.
此页是空白页
149
PTS-FIFEEDER-19
21
5
4
6
5
5
6
7
22
9
10
11
12
8
22
3
4
4
15
16
15
16
14
14
1
2
15
4
4

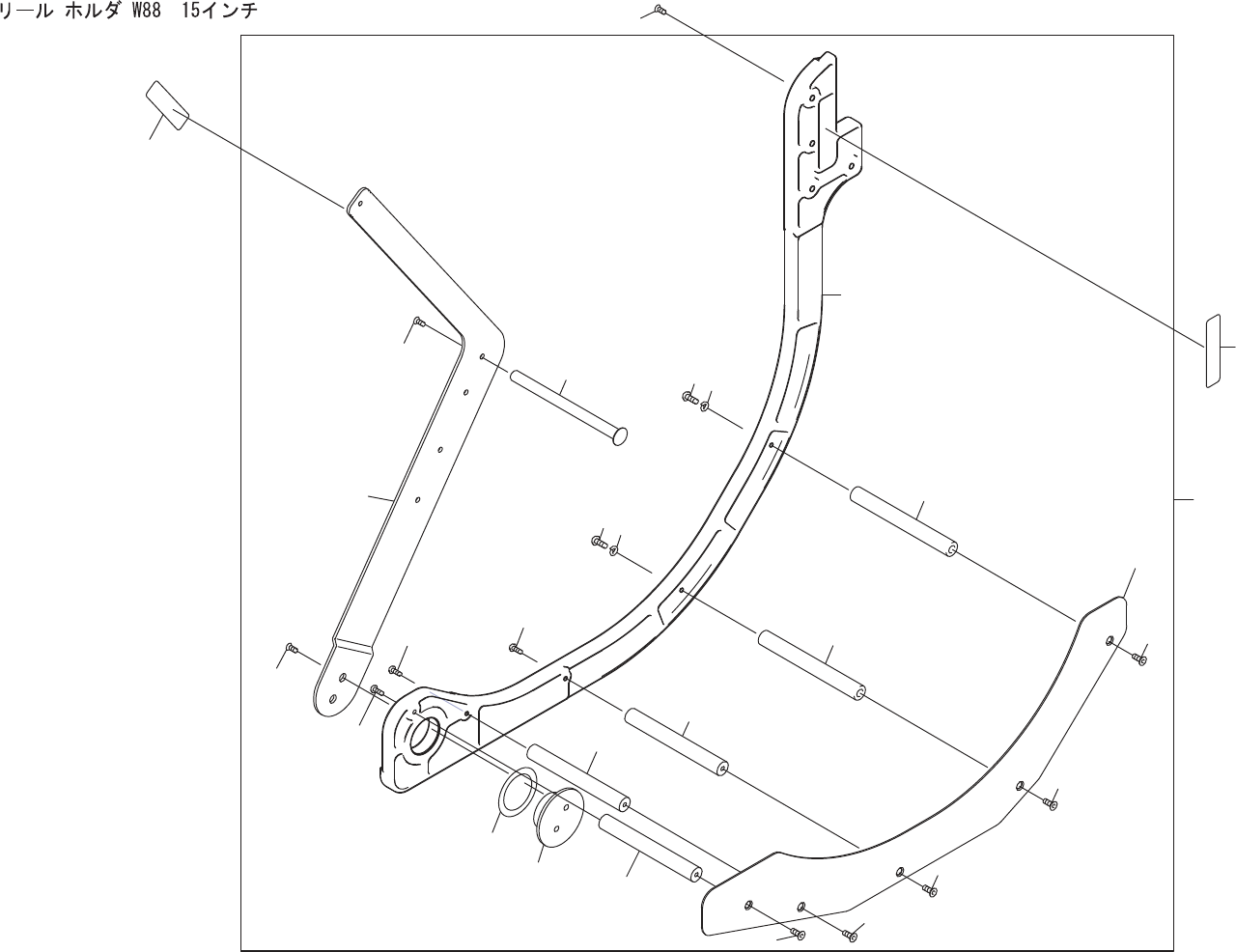

REEL HOLDER W88 15inch
AA2GN09
150
PTS-FIFEEDER-19
REEL HOLDER W88 15inch
リール ホルダ W88 15インチ
AA2GN09
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
AA2GN09
1
HOLDER, REEL
ホルダ　リール
2
2MDLFB016900
1
HOLDER, REEL
ホルダ　リール
3
2MDLFB016800
1
RETAINER, REEL
押え　リール
4
K5357M
5
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006
5
PM36851
3
SPACER
スペーサ
6
K5256K
2
SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X015
7
PB08305
1
ARM
アーム
8
K5359E
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M04X008
9
PM22383
1
PIN
ピン
10
K5357T
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X008
11
PM45091
1
PIN, PIVOT
ピン　支点
12
W1007H
1
WASHER
ワッシャ
WW-26
ｳｪｰﾌﾞﾜｯｼｬ
14
PM011H1
2
SPACER
スペーサ
15
K5256E
3
SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X010
16
W1021A
2
WASHER, LOCK
ワッシャ　スプリング
3M/M
21
PZ27762
4
BOLT
ボルト
22
PX02072
2
SEAL, BAR CODE
シール　バーコード
unit serial number
