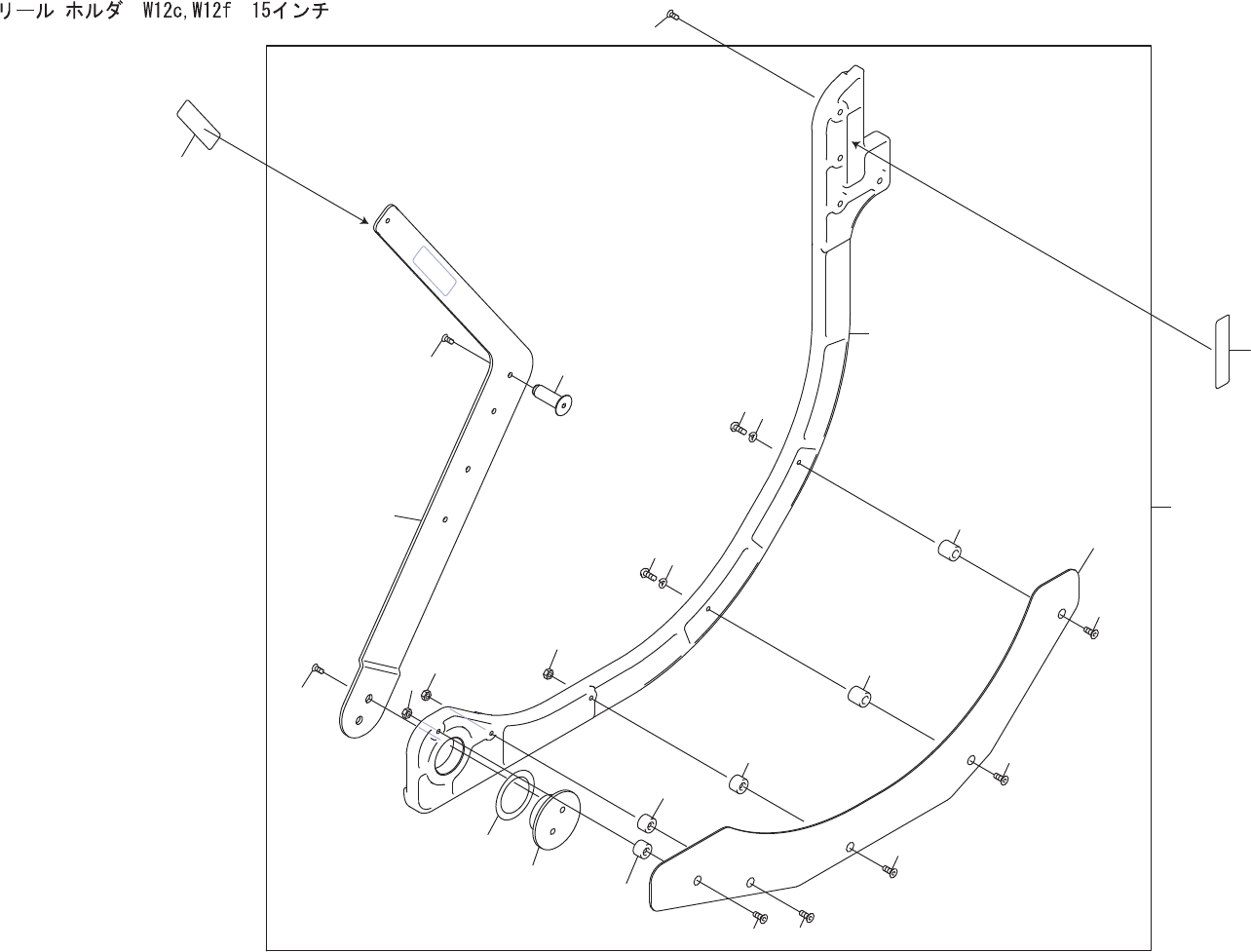

REEL HOLDER W12c,W12f 15inch
AA85019
PTS-FIFEEDER-19
REEL HOLDER W12c,W12f 15inch
リール ホルダ W12c,W12f 15インチ
AA85019
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
AA85019
1
HOLDER, REEL
ホルダ　リール
2
2MDLFB016901
1
HOLDER, REEL
ホルダ　リール
3
2MDLFB016800
1
RETAINER, REEL
押え　リール
4
K66188
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X018(3
ｶ
ｼﾛ
)
K66202
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X015(3
ｶ
ｼﾛ
)
5
PJ03311
3
SPACER
スペーサ
6
N10793
3
NUT, HEX
ナット　六角
M03 P=0.5(3
ｶｼﾛ
)
7
PB01796
1
ARM
アーム
8
K64283
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M04X008(3
ｶｼﾛ
)
9
2MDLFB032600
1
PIN
ピン
10
K5357X
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X008(3
ｶ
ｼﾛ
)
11
PM45091
1
PIN, PIVOT
ピン　支点
12
W1007H
1
WASHER
ワッシャ
WW-26
ｳｪｰﾌﾞﾜｯｼｬ
14
PM011B1
2
SPACER
スペーサ
15
K5258F
2
SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X008(3
ｶ
ｼﾛ
)
16
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
17
K5357L
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3
ｶ
ｼﾛ
)
21
K70356
4
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M04X012 (3
ｶ
ｼﾛ
) SL-250
ｼｮﾘ
22
2MDLFB021900
2
SEAL, BAR CODE
シール　バーコード
W12f, unit serial number
23
PX01812
2
SEAL, BAR CODE
シール　バーコード
W12c, unit serial number
63
