REEL HOLDER W1 2c,W12f 7i nch リー ル ホル ダ W 12c,W12f 7インチ AA84917 No. Drg.No. & Cod e No. QT Y Description Ra ting Re marks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 1 AA849 1 7 1 HOL DER, REEL ホルダ リー ル 2 PJ0298 3 1 HOL DER, REEL…

100%1 / 173
2
15
21
22
9
3
7
8
13
12
1
10
11.1
11
5
6
22
23
23

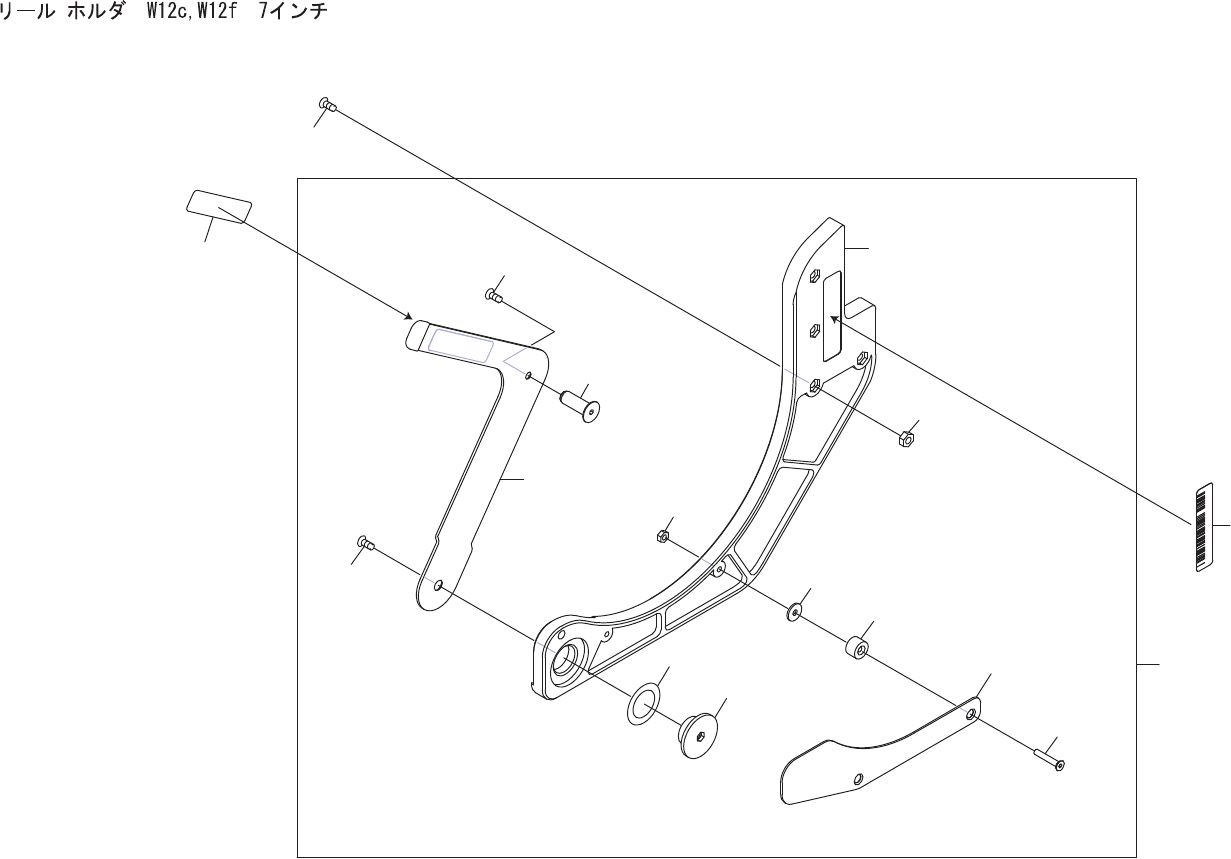

REEL HOLDER W12c,W12f 7inch
AA84917
PTS-FIFEEDER-19
REEL HOLDER W12c,W12f 7inch
リール ホルダ W12c,W12f 7インチ
AA84917
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
AA84917
1
HOLDER, REEL
ホルダ　リール
2
PJ02983
1
HOLDER, REEL
ホルダ　リール
3
PB09182
1
ARM
アーム
5
2MDLFB032600
1
PIN
ピン
6
K5357X
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X008(3
ｶ
ｼﾛ
)
7
PM04075
1
PIN, PIVOT
ピン　支点
8
W1007A
1
WASHER
ワッシャ
WW-16
ｳｪｰﾌﾞﾜｯｼｬ
9
K64283
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M04X008(3
ｶｼﾛ
)
10
PB09092
1
RETAINER, REEL
押え　リール
11
PJ03311
2
SPACER
スペーサ
11.1
W60245
2
WASHER
ワッシャ
CC-0310-10B
12
K66188
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X018(3
ｶ
ｼﾛ
)
13
N10793
2
NUT, HEX
ナット　六角
M03 P=0.5(3
ｶｼﾛ
)
15
N1079B
4
NUT, HEX
ナット　六角
M04 P=0.7 1
ｼｭ
(3
ｶｼﾛ
)
21
K70356
4
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M04X012 (3
ｶ
ｼﾛ
) SL-250
ｼｮﾘ
22
2MDLFB021900
2
SEAL, BAR CODE
シール　バーコード
W12f, unit serial number
23
PX01812
2
SEAL, BAR CODE
シール　バーコード
W12c, unit serial number
61
PTS-FIFEEDER-19
2
21
5
6
6
5
5
6
7
22
9
10
11
12
8
22
23
23
3
14
15
16
17
14
15
16
17
1
4
4.1
4
REEL HOLDER W12c,W12f 15inch
AA85019
PTS-FIFEEDER-19
