REEL HOLDER W24c 15inch
リール ホルダ W24c 15インチ
AA85216
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
AA85216
1
HOLDER, REEL
ホルダ　リール
2
2MDLFB016901
1
HOLDER, REEL
ホルダ　リール
3
2MDLFB016800
1
RETAINER, REEL
押え　リール
4
K5357L
3
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3
ｶ
ｼﾛ
)
5
PM32261
3
SPACER
スペーサ
6
K5258H
2
SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X015(3
ｶ
ｼﾛ
)
7
PB01796
1
ARM
アーム
8
K64283
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M04X008(3
ｶｼﾛ
)
9
2MDLFB032800
1
PIN
ピン
10
K5357X
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X008(3
ｶ
ｼﾛ
)
11
PM45091
1
PIN, PIVOT
ピン　支点
12
W1007H
1
WASHER
ワッシャ
WW-26
ｳｪｰﾌﾞﾜｯｼｬ
14
PM011D1
2
SPACER
スペーサ
W24
ﾎﾙﾀﾞｰﾘｰﾙﾖｳ
15
K5357L
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3
ｶ
ｼﾛ
)
16
K5258G
3
SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X010(3
ｶ
ｼﾛ
)
17
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
21
2MDLFB026600
4
BOLT
ボルト
22
PX01832
2
SEAL, BAR CODE
シール　バーコード
unit serial number
91
PTS-FIFEEDER-19
1
5
m
m
x
2
0
m
m
N
W
-
5
10mm x 55mm
B
C
D
D
A
B
C
A
1
8
5
54
55
55
55
56
6
7
11
9
10
47
12
13
15
16
17
18
19
63
66
24
23
61
25
27
28
28
30
30
62
30
31
32
33
29
29.1
3
29.1
29
29.1
29
29.1
29
46
24
44
45
48
49
50
66
4
72
75
71
67
68
69
14
65
27
64
79
78
34
35
41
40
40.1
40.2
2
30
60
73
31
27
27
70
53
74
76
37
36
43
42
43.1
20
21
22
22
20
21
AB10329

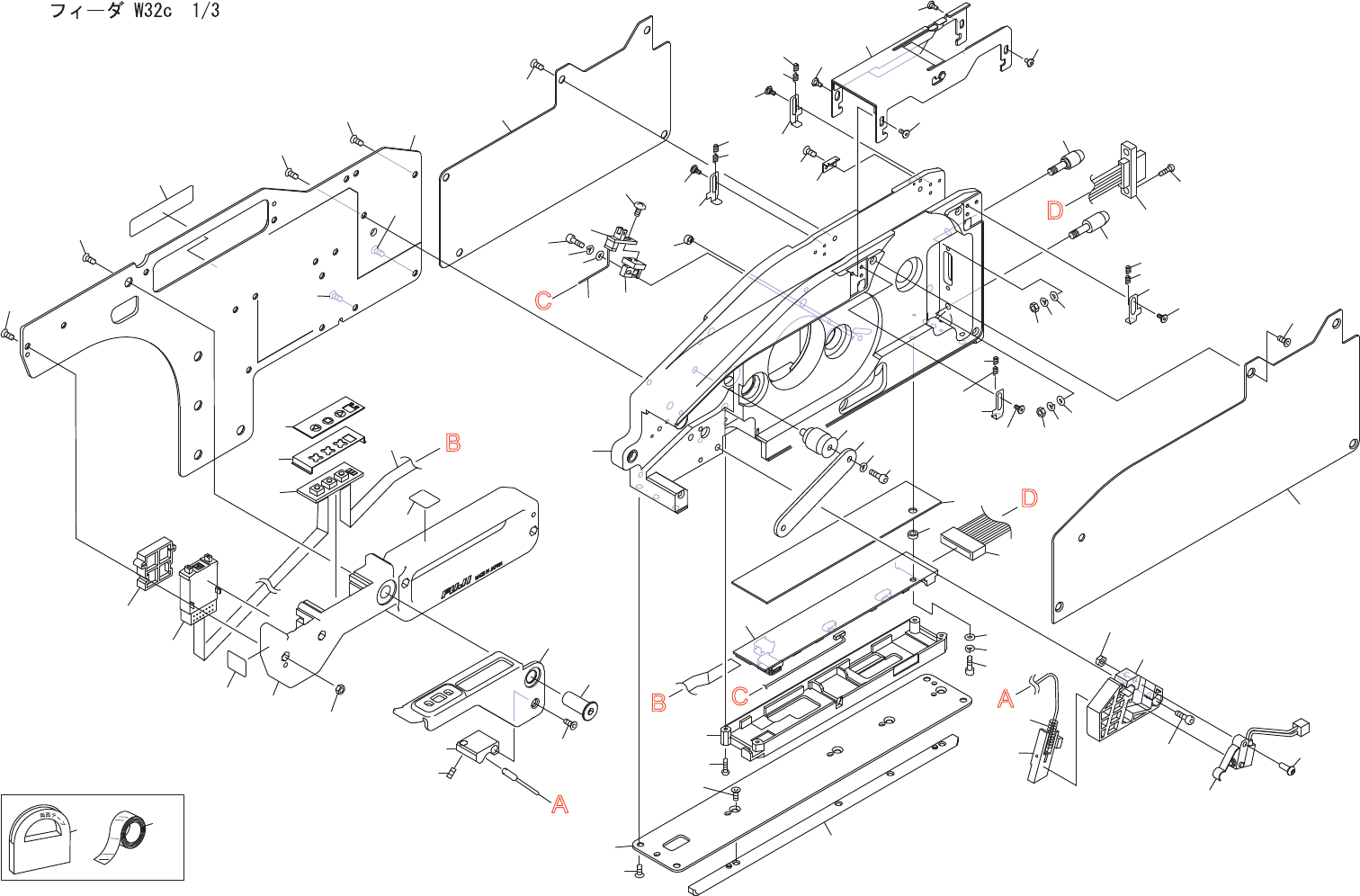

FEEDER W32c 1/3
