3.6.2 Portalernes position SIPLACE X4 S / X4 S micron
3
Fig. 3.6 - 2 Portalernes position - SIPLACE X4 S / X4 S micron
(1) Y-akse, portal 1 og portal 4
(2) X-akse, portal 1
(3) X-akse, portal 2
(4) Y-akse, portal 3 og portal 4 (skjult)
(5) X-akse, portal 3
(6) X-akse, portal 4
(T) PCB-transportretning
(1)
(3)
(6)
(4)
(2)
(5)
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.6 Portalsystem
159
3.6.3 Portalernes position SIPLACE X3 S
3

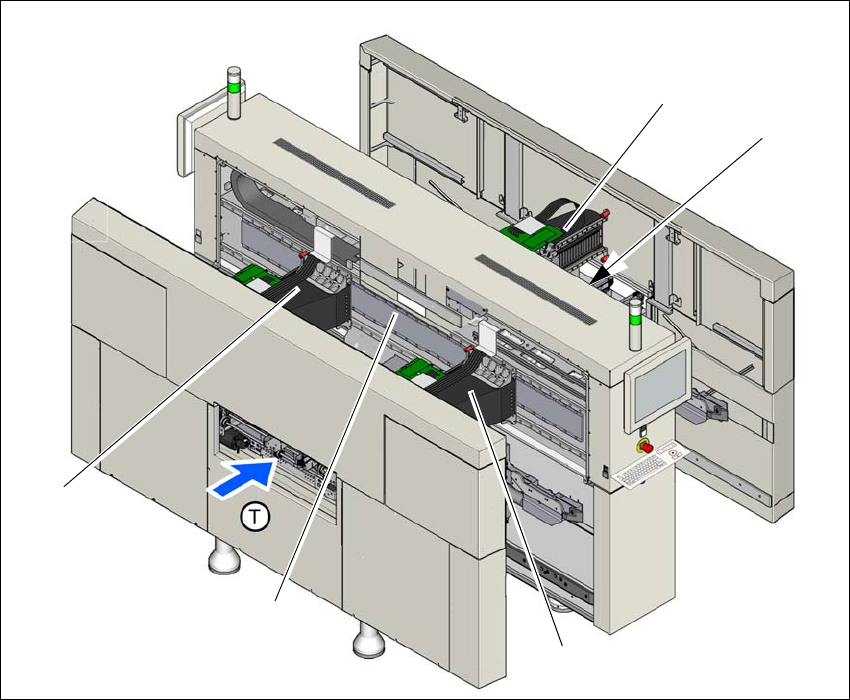

Fig. 3.6 - 3 Portalernes position - SIPLACE X3 S
(1) Y-akse, portal 1 og portal 4
(2) X-akse, portal 1
(3) Y-akse, portal 3 (skjult)
(4) X-akse, portal 3
(5) X-akse, portal 4
(T) PCB-transportretning
(1)
(5)
(3)
(2)
(4)
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.6 Portalsystem Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
160
3.6.4 Portalernes position SIPLACE X2 S
3
Fig. 3.6 - 4 Portalernes position - SIPLACE X2 S
(1) Y-akse, portal 1
(2) X-akse, portal 1
(3) Y-akse, portal 2 (skjult)
(4) X-akse, portal 2
(T) PCB-transportretning
(1)
(3)
(2)
(4)
