Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.10 Komponentvogn 215 3.10.4 Pasmærker på SIPLAC E X-seriens komponentvogn 3 Fig. 3.10 - 4 Pas…
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.10 Komponentvogn Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
214
3.10.3 Tekniske data
3
3
Længde x bredde 727 x 592 mm²
752 x 592 mm² med affaldbeholder
Komponentbordets højde 890 mm ved 900 mm PCB-transporthøjde
920 mm ved 930 mm PCB-transporthøjde
940 mm ved 950 mm PCB-transporthøjde
PCB-transporthøjde 900 mm ± 15 mm (option)
930 mm ± 15 mm (standard)
950 mm ± 15 mm (option SMEMA)
Højde på de påklappede greb 969 mm
Antal af placeringssteder 40 (8 mm X - tapefødemodul)
Vægt
uden fødemoduler
med fødemoduler på alle placeringssteder
80,4 kg
139,6 kg
Taperullediameter
standard
maksimalt
op til 432 mm (17")
483 mm (19")
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.10 Komponentvogn
215
3.10.4 Pasmærker på SIPLACE X-seriens komponentvogn
3
Fig. 3.10 - 4 Pasmærker på SIPLACE X-seriens komponentvogn
(1) Pasmærker på komponentvognen
Efter henkøring af SIPLACE X-seriens komponentvogn måler maskinen komponentvognens pas-
mærker.
Ved komponenter med en kantlængde under 0,5 mm, altså 0402-komponenter og mindre, bereg-
nes positionen for komponenten med tapelommen, før den første komponent hentes.
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.10 Komponentvogn Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
216

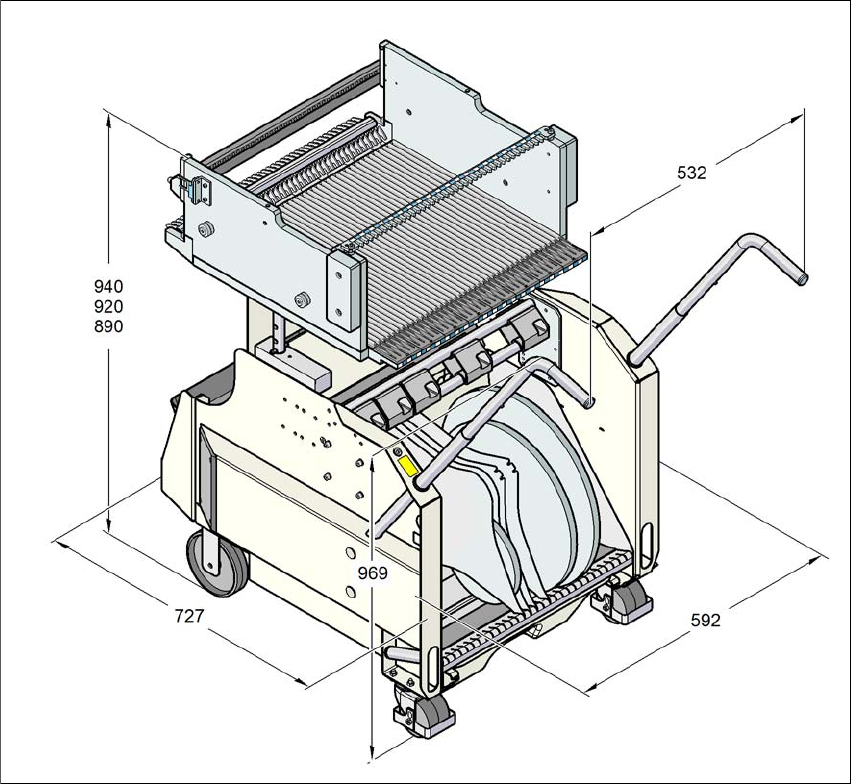

3.10.5 Komponentvognens mål, SIPLACE X-serie
3
Fig. 3.10 - 5 Komponentvognens mål, SIPLACE X-serie, alle mål i millimeter
