6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie 6.8 Forbindelsesstation til komponentvogn SIPLAC E X-serie Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 390 Billedtekst til fig. 6.8 - 4 , side 389 . (1) Knap …
Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 6.8 Forbindelsesstation til komponentvogn SIPLACE X-serie
389
6.8.4 Betjenings- og visningselementer
6
Fig. 6.8 - 4 Forbindelsesstation - Betjenings- og visningselementer
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.8 Forbindelsesstation til komponentvogn SIPLACE X-serie Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
390
Billedtekst til fig. 6.8 - 4
, side 389.
(1) Knap med kontrollampe til netforsyningen
(2) Knap til låsning og oplåsning af fødemodulerne på komponentvognen
(3) Horisontalspænder til fastgørelse af komponentbordet - arm i stilling "lukket"
(4) Mærkat med visning af afbryder S1 og S2 til CAN-bus-adressering
(5) Afbryder S1 og S2 til indstilling af CAN-bus-adresse
(6) Netafbryder
(7) Drejeknap til indstilling af driftstrykket
(8) Manometer til visning af driftstrykket
Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 6.8 Forbindelsesstation til komponentvogn SIPLACE X-serie
391
6.8.5 Tilpas forbindelsesstation til PCB-transporthøjden
Komponentvogns-indtræksanordningen kan i en håndevending omstilles til PCB-transporthøjder
900, 930 og 950 mm.
6

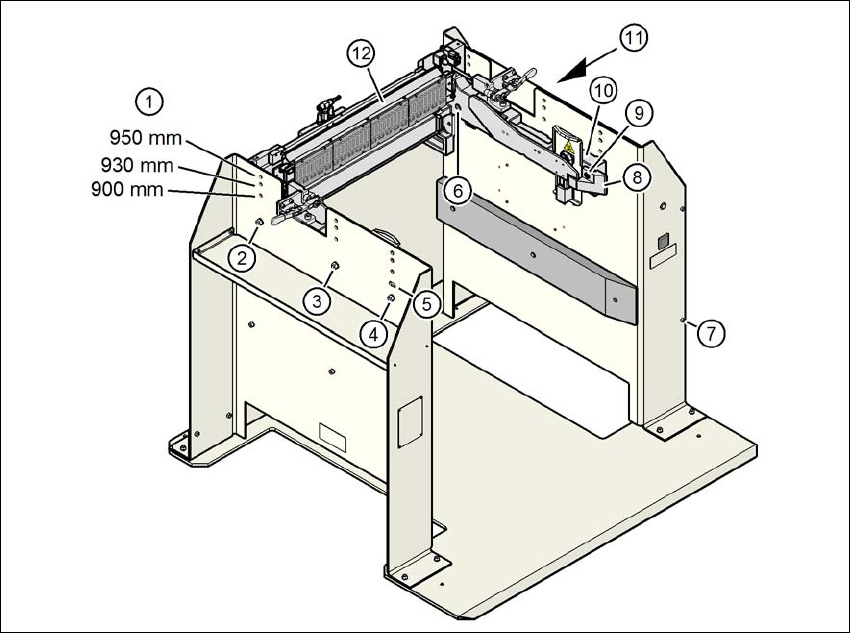

Fig. 6.8 - 5 Komponentvogns-indtræksanordningen til PCB-transporthøjden
(1) Boringer til PCB-transporthøjde
(2) Sekskantmøtrik M8 og mellemlægsskive, hver 2 stk.
(3) Sekskantmøtrik M8 og mellemlægsskive, hver 2 stk.
(4) Sekskantmøtrik M8 og mellemlægsskive, hver 2 stk.
(5) Langhul til højdejustering
(6) Skrue med indvendig sekskant M8x40, 6 stk.
(7) Skrue med indvendig sekskant M5x12, 4 stk.
(8) Føring
(9) Skrue med indvendig sekskant M8x18, 2 stk.
(10) Sidedel, komponentvogns-indtræksanordning
(11) Beklædning af forbindelsesstationen
(12) Fødemodul-styreenhed (FCU)
