5.9.3 Kontrollér support pins
Kontrollér positionen på de magnetiske support pins på løftebordet:
– Sørg for, at support pins ikke kolliderer med komponenterne på undersiden af printpla-
derne.
– Sørg også for, at support pins ikke kolliderer med PCB-transportens vanger.
– Brug kun de i afsnit 6.14
, side 402 beskrevne support pins.
5.9.4 Holder til ekstra taperulle
5

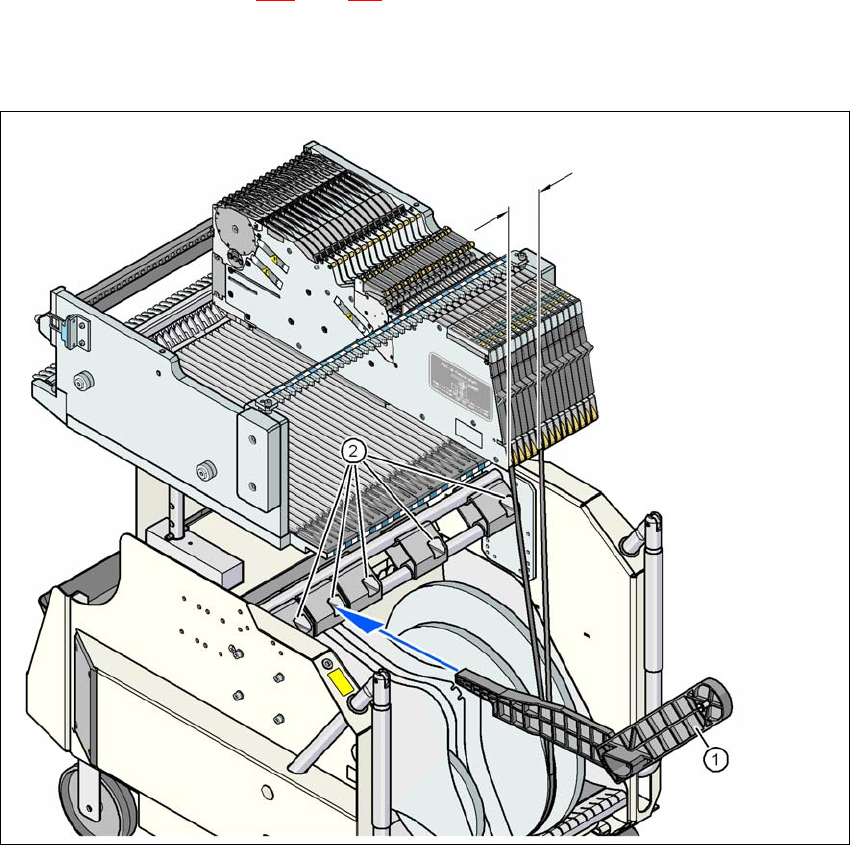

Fig. 5.9 - 2 Holder til ekstra taperulle
(1) Holder til ekstra taperulle, artikel-nr. 00141217-xx
(2) Holdeanordning til holderen
5
Fødemoduler fra X-serien kan uden problemer bearbejde tape, hvis forskydningen sideværts mel-
lem fødemodulet og taperullen ikke udgør mere end 60 mm.
Max. 60 mm
5 Opgaver på maskinen Betjeningsvejledning SIPLACE X-serie
5.9 Gennemførsel af kontrol Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
300
Kan den max. tilladte forskydning ikke overholdes på grund af en fastlagt klargøring, anbefales
det at bruge holderen til en ekstra taperulle (pos. 1). Holderen sættes bare ind i holdeanordningen
(pos. 2), som så forskydes, indtil den maksimalt tilladte forskydning på 60 mm underskrides. BE-
vognen har i alt 5 holdeanordninger. Alle taperulleholdere kan holde 2 taperuller, så der kan posi-
tioneres op til ti 15" (381 mm) - spoler oven over tapecontaineren.
Betjeningsvejledning SIPLACE X-serie 5 Opgaver på maskinen
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 5.9 Gennemførsel af kontrol
301
5.9.5 Isætning af skilleplader i tapecontaineren
Skillepladen har forskellige kanter og kan anvendes på to forskellige måder i tapecontaine-
ren. Ved brug af spindler vender skillepladen med udsparingerne til spindlerne opad (se pos.
4 på fig. 5.9 - 3
). Hvis spindler ikke anvendes, vender skillepladens afrundede kant opad (se
pos. 5 på fig. 5.9 - 3
).
Indsæt skillepladerne, som vist på fig., 5.9 - 3 og vær opmærksom på, at tapecontainerens
mindste deling er en 2'er-deling. På den måde undgås bestykningsfejl.
Kontrollér, at skillepladerne har den samme tapposition på alle tre styrelister. Ellers bøjes eller
beskadiges skillepladen.
5
Fig. 5.9 - 3 Skilleplader i tapecontaineren
(1) Styreliste til skillepladerne
(2) Tapeaffaldsbeholder
(3) Tapecontainer
(4) Skillepladens position, hvis der anvendes spindler
(5) Skillepladens position, hvis der ikke anvendes spindler
(6) Glideanlæg til taperullerne
