v1.4-061221
17/89
3. 开启设备：
确认主气压
是否开启
开启主电
源开关。
按下Operation
键启动系统。
v1.4-061221
18/89
电机式料架工作模式的设定：
工作模式设定为电机式：
指示器切换到A，同时按下□和▽键，直到绿灯亮。
指示器切换到8，按△后设定为电动式。按□红灯亮3
次确定电动式的设定。
指示器切换到M，同时按下□和▽，结束设定。

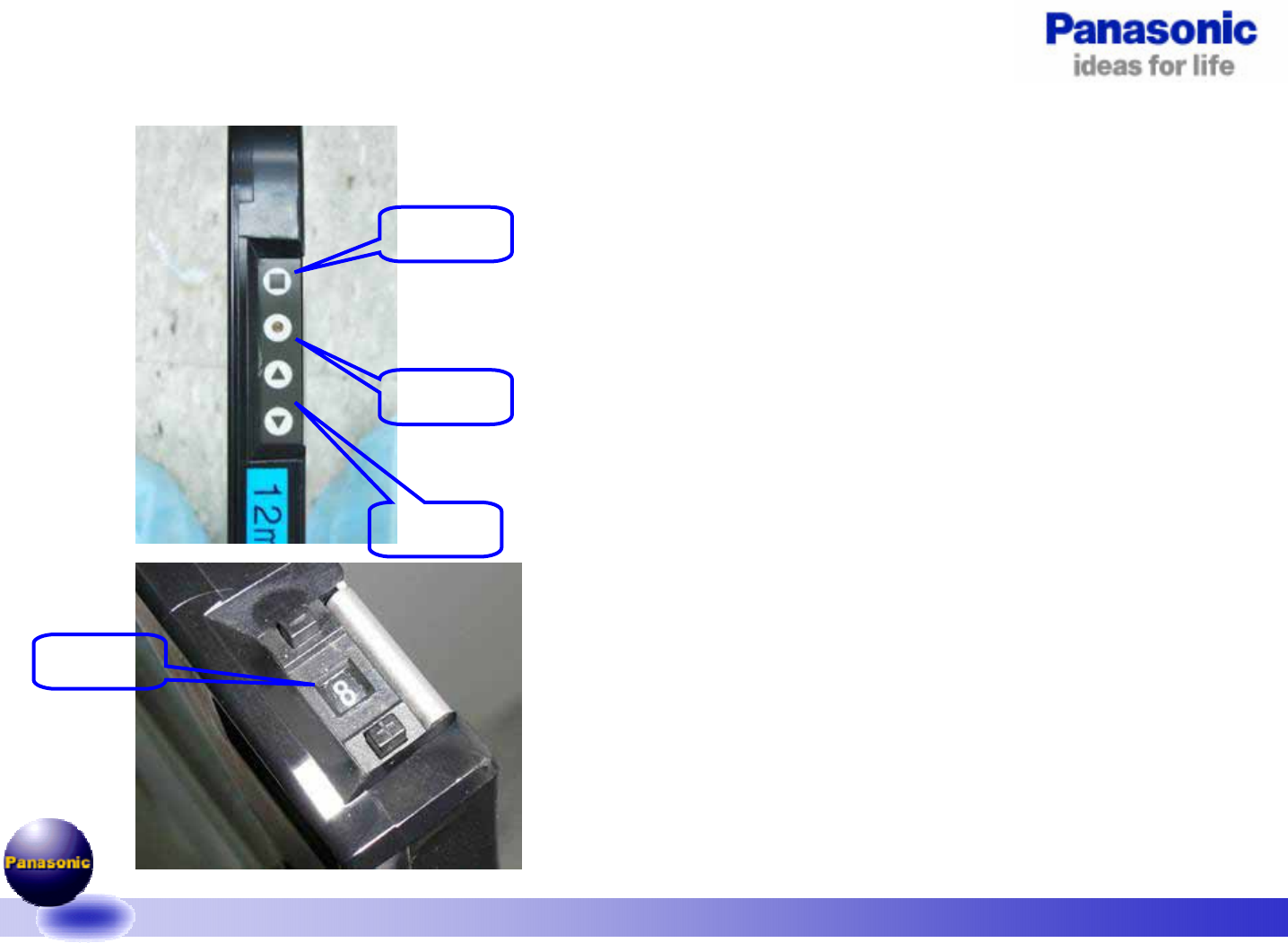

指示器
指示灯
方向键
功能键
工作模式模拟为气缸式：
指示器切换到A，同时按下□和▽键，直到绿灯亮。
指示器切换到8，按▽后模拟为气缸式。按□绿灯亮3
次确定气缸式的设定。
指示器切换到M，同时按下□和▽，结束设定。
料架的基本操作=>
手动使料架输送1颗元件：按1下△ 或▽键。
手动微小调整编带的位置：同时按下□和△键
前进，或同时按下□和▽键后退。
v1.4-061221
19/89
四. 机器的规格参数:
环境温度 20±10°C
电源
3相 AC200/220/380/400/420/480V ±10V 50HZ
(3.3KVA)
空压
0.43MPa (流量:150l/min)
尺寸(XL)
Max.330×250 Min.50×50
SOP
0.26sec/piece （8吸嘴同吸，FIX CAMERA识别）
贴装精度
0603/1005:0.05mm/3б 1608以上:0.07mm/3б
QFP:0.03mm/3б单个吸嘴在同一处反复精度
QFP:0.05mm/3б多个吸嘴
贴装角度
0º~359º
供料部分 料架
80个 (double Cassette×2＝120)
应用元件
贴装范围
Max.330×244 Min.50×44
PCB板的应用
厚度
0.5~4.0mm
Chip
0.12sec/piece（8吸嘴同吸，HEAD CAMERA识别）
贴装
时间
设备运转条件
