BM123教材初级培训课本.pdf - 第51页
v1.4-061221 51/89 1 ：供料器 position angle 从上面看编带给进的元件，设定从该元件从元件 程序库设定，按逆时针方向 旋转多少变成编带元件角度。 Package code 设定元件的供给形状，用语切换吸着高度 Feed Count 供料次数 设定送出一个元件的 供料器的供料次数（输入范围： 1~4 ） Feed type 用于着动作的控制 2 ：供给 Feeder width 设置在供料器上的编带宽度（ …
v1.4-061221
50/89

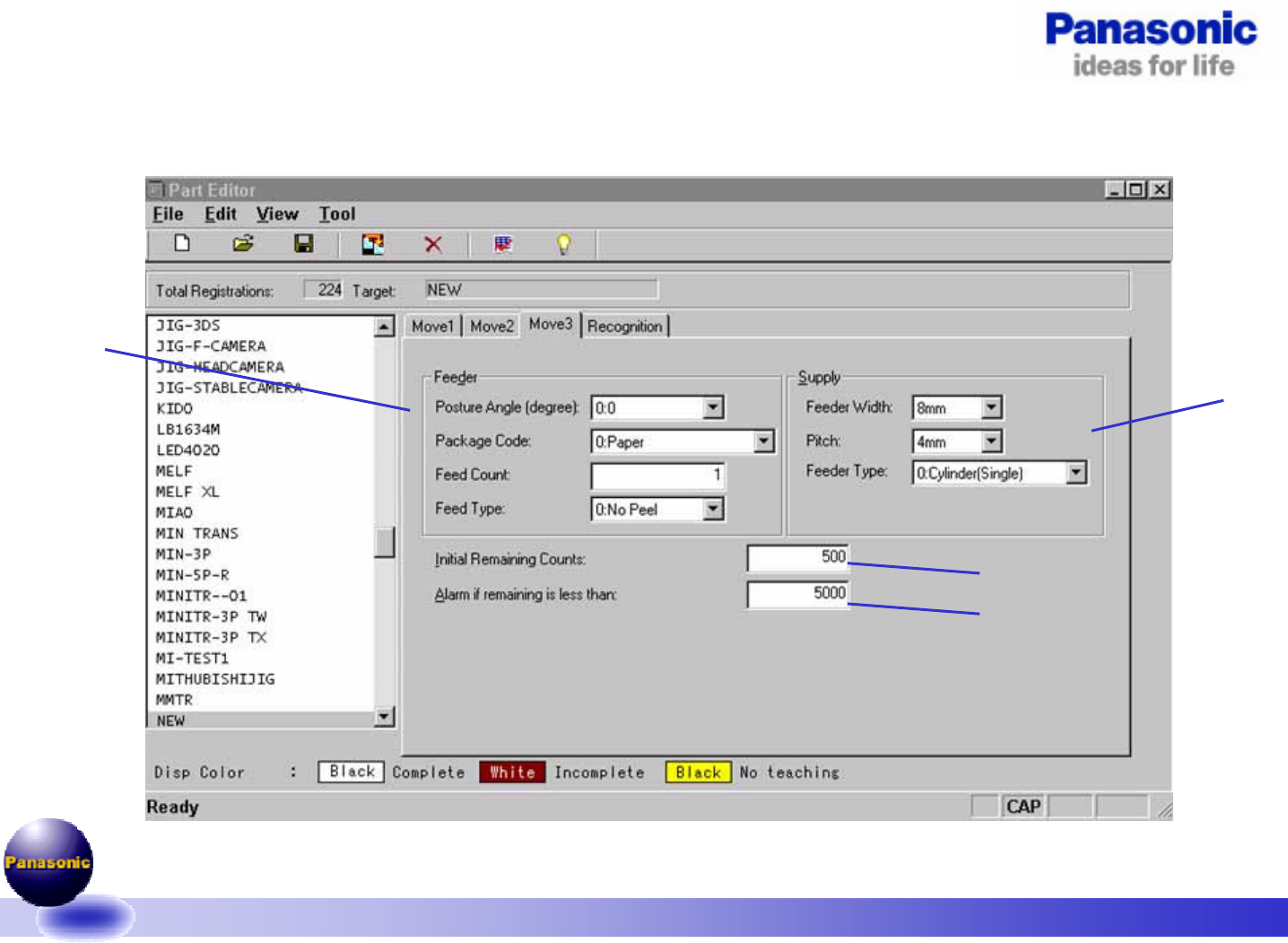

[Move3]
1
2
3
4
v1.4-061221
51/89
1：供料器
position angle 从上面看编带给进的元件，设定从该元件从元件程序库设定，按逆时针方向
旋转多少变成编带元件角度。
Package code 设定元件的供给形状，用语切换吸着高度
Feed Count 供料次数 设定送出一个元件的供料器的供料次数（输入范围：1~4）
Feed type 用于着动作的控制
2：供给
Feeder width 设置在供料器上的编带宽度（0，8，12，16，24，32，44，56，72mm）
Pitch 一个进给命令送出的编带长度 （0，2，4，8，12，16,20…52，56mm）
Feeder Type 指定供料器的形式
0：汽缸（单）
1：汽缸（双）
2：电机（单）
3：初始值： 最初设置于供料器的元件数
输入范围：0~9999999
4：警告值： 元件余数达到此值时，显示元件用完警告。
输入范围：0~9999999
v1.4-061221
52/89
[Recognition]之部品教示篇
1，选择[Recognition]，点Teach，进入prat teach 过程。
2，只能在NO.4或NO.5 头上进行Teach。
