v1.4-061221 67/89 b.Board Data 指定 PCB 板的尺寸。
v1.4-061221
66/89
S&R 指定拼板的位置关系。
01（步复制） 02（图复制）
Distinct Mark Bad Mark的指定。
0-Bad Mark 1-Master Distinct Mark
2-Group Bad Mark 3-Variety Select Mark

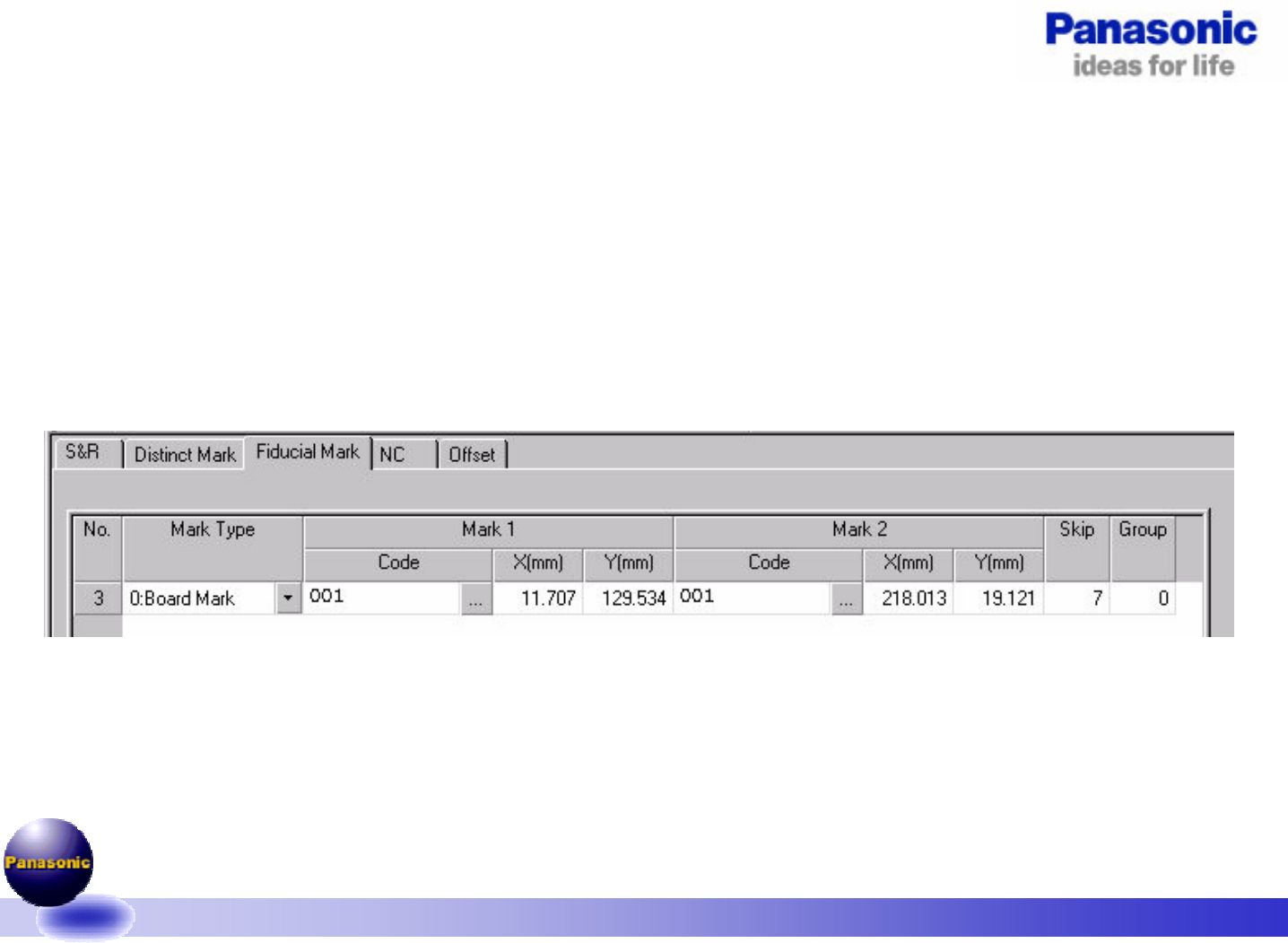

Fiducial Mark 普通Mark的指定。
0-Board Mark 1-Pattern Mark 2-Group Mark
Offset 指定程序的Offset。
v1.4-061221
67/89

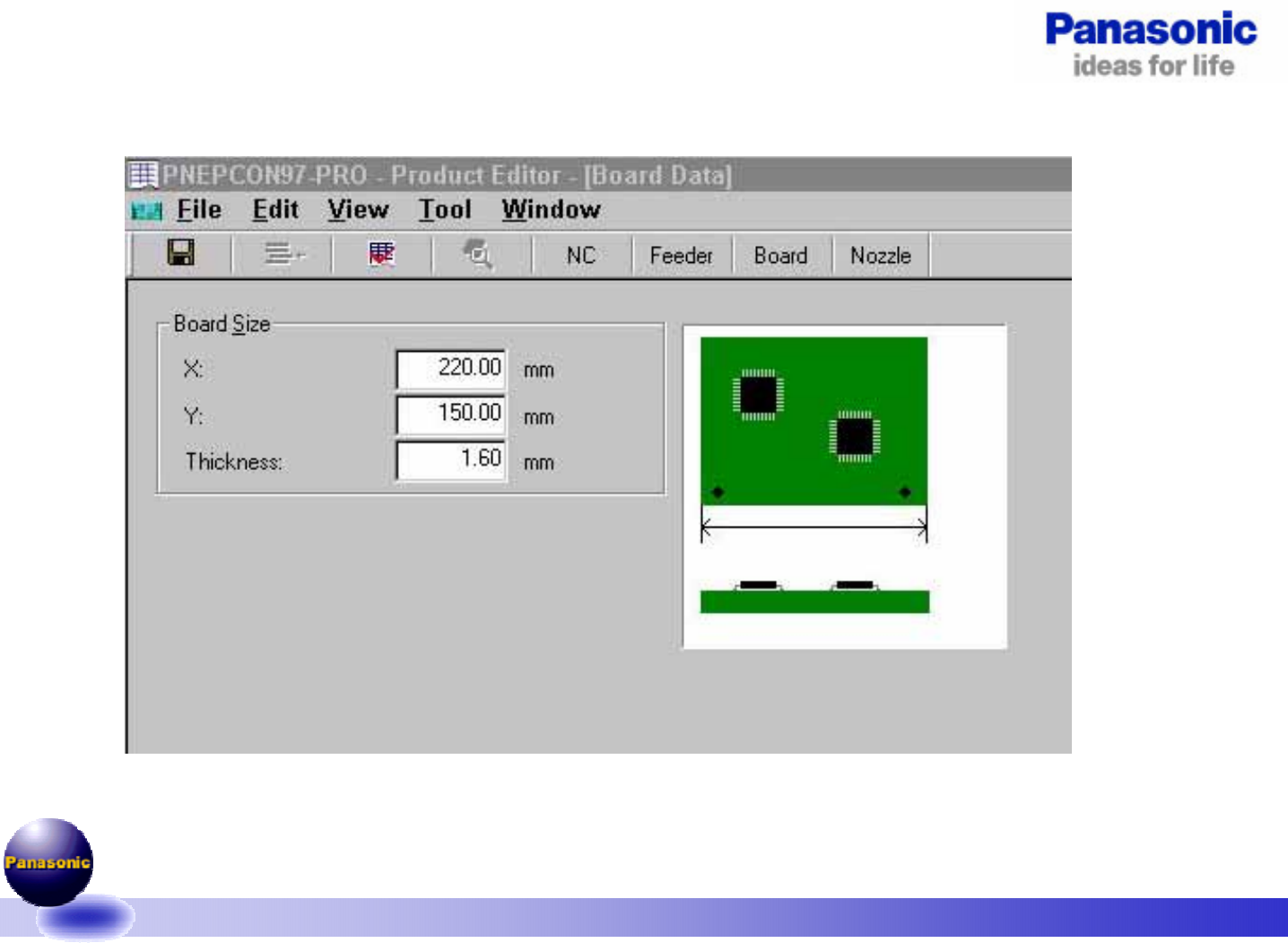

b.Board Data 指定PCB板的尺寸。
v1.4-061221
68/89

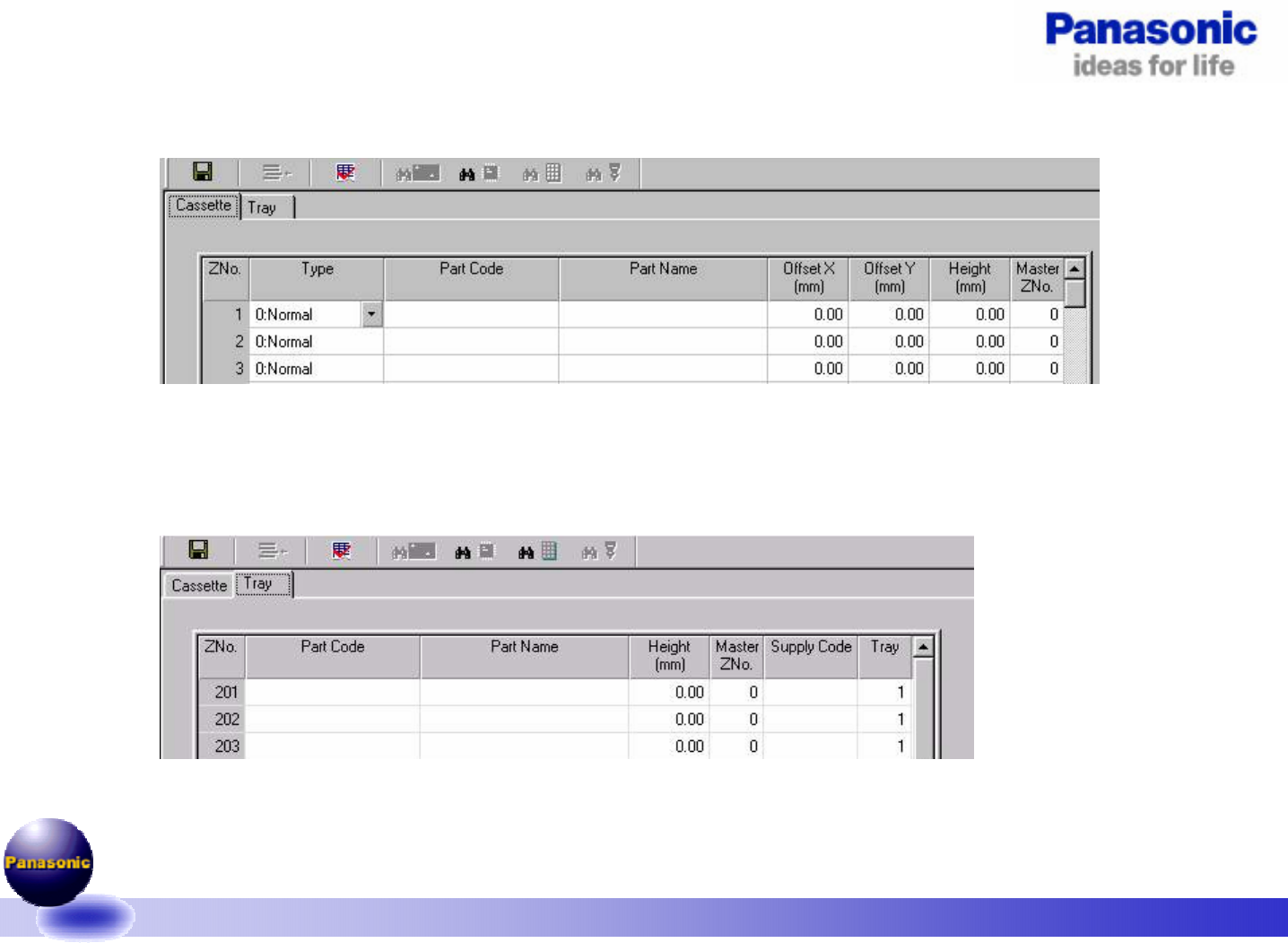

c.Feeder Data
Cassette:
Type:指定该料站上置放的是料架（普通、C4、IPC）或抛料带。 Part Code:指定该元件在
元件库中代码。Part Name:追加元件标注。
Offset X,Y:吸着位置补正。Height:吸着高度补正。Master Z No:主料架方式设定。
Tray:
Part Code:指定该元件在元件库中代码。Part Name:追加元件标注。Height:吸着高度补正。
Master Z No:主料架方式设定。Supply Code:指定该Supply在库中代码。Tray:默认1。
