v1.4-061221 43/89 1. 被选 Mark 库的名称（机器中只能存放一套 Mark 库）。 2. 显示以注册 Mark 的数量（ Max.500 个）。 3. 被开启对象（ Mark ）的名称。 4. 显示 Mark Code 的选项框。 5.Mark 识别的类型： 0 Gray Scale 1 Binary 2 Distinct(Bad Mark) 6. 编辑 Mark 的数据。 Mark 的形状 PCB 的材料 Mar…
v1.4-061221
42/89
新建部品库
1,登录数：显示已经登录,最多登录500个标记。
2,编辑对象：显示当前作为编辑对象而打开的数据代码。
3,识别分类：
选择标记的识别方法
0：用灰度级图像书来识别。
1：用二进制图像数据来识别。
2：用设定的视野内的亮度数据判断标记的有无。
4,在“二”中详细介绍
5,识别标记的形状，编制识别数据。
v1.4-061221
43/89
1.被选Mark库的名称（机器中只能存放一套Mark库）。
2.显示以注册Mark的数量（Max.500个）。
3.被开启对象（Mark）的名称。

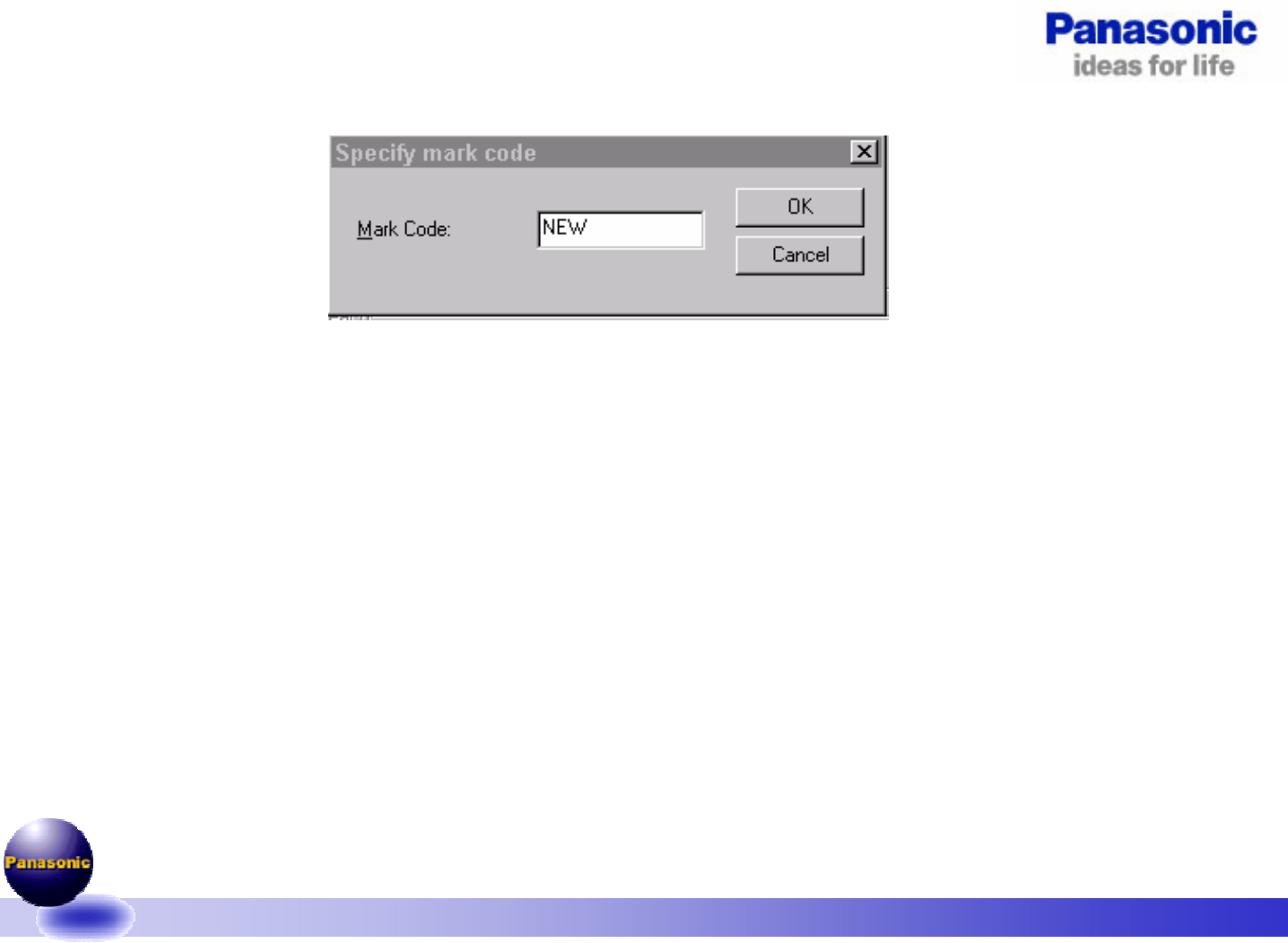

4.显示Mark Code的选项框。
5.Mark识别的类型：0 Gray Scale
1 Binary
2 Distinct(Bad Mark)

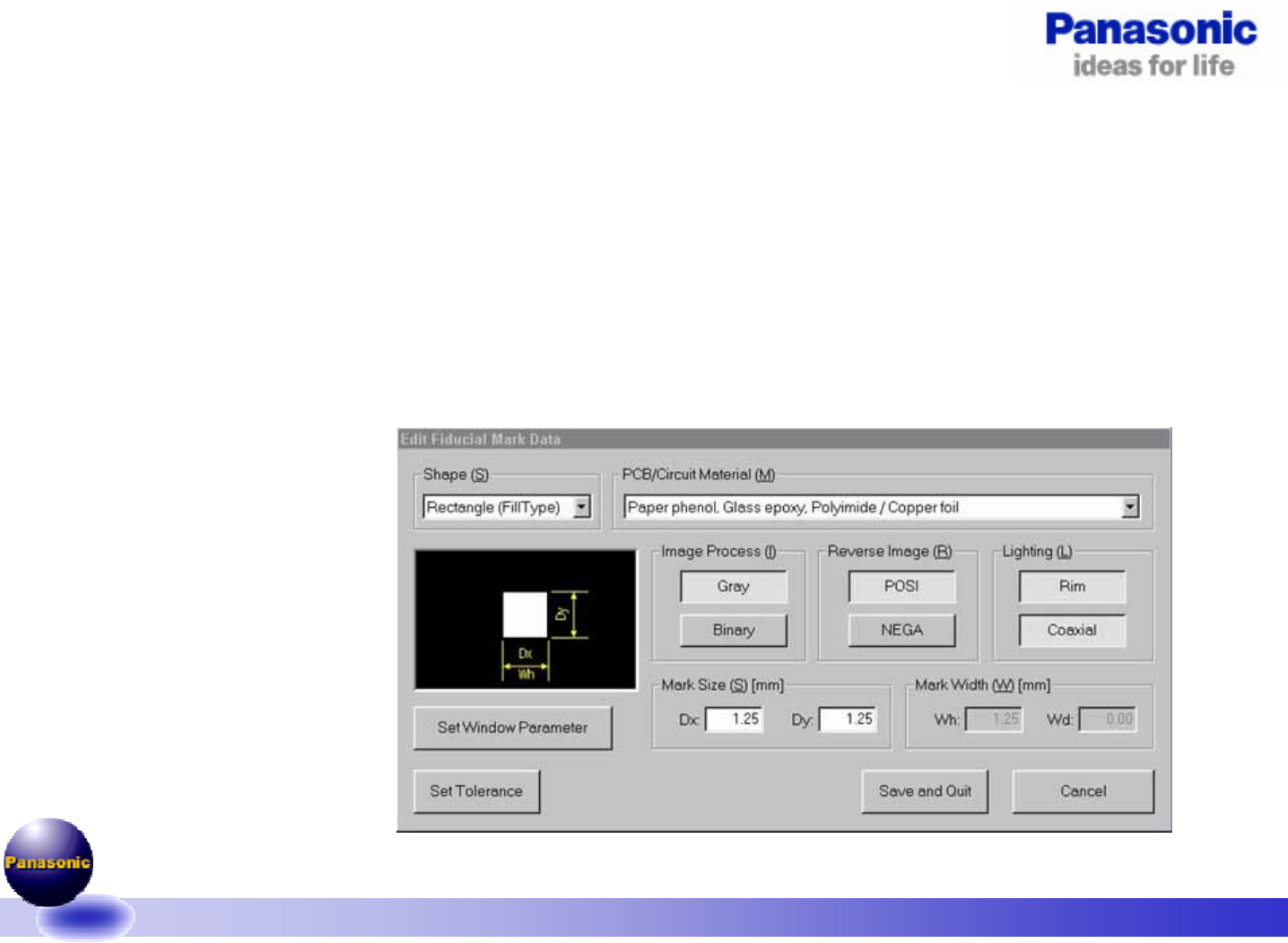

6.编辑Mark的数据。
Mark的形状
PCB的材料
Mark的尺寸
设置窗口参数
设置公差等
7.对已编辑的Mark进行Teaching。
v1.4-061221
44/89

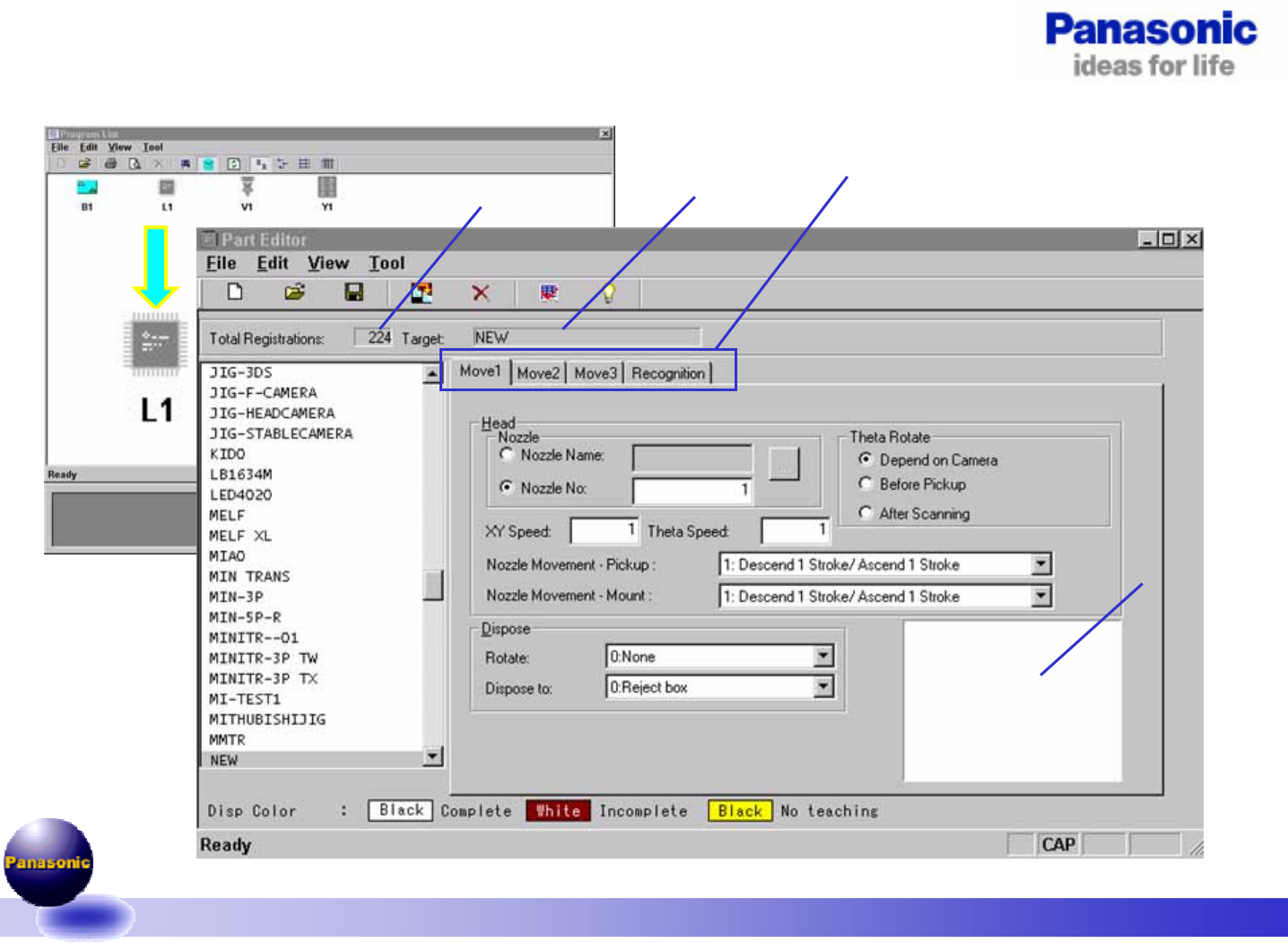

3.创建Parts Library:
2
3
4
1
