v1.4-061221 55/89 1: Part max size 选择 part 的大小 2 ： The color of a body 选择 part 的颜色（从底部向上看） 3 ： Most lead types 引脚类型 4 ： Lead sidewall form 引脚形状
v1.4-061221
54/89
[Recognition]之部品数据自我学习篇
1
2
3
4
部品库的自我学习，可以通过智能流程，和目标部品的被摄
图像，获得各相关数据和各选项的设定。
v1.4-061221
55/89

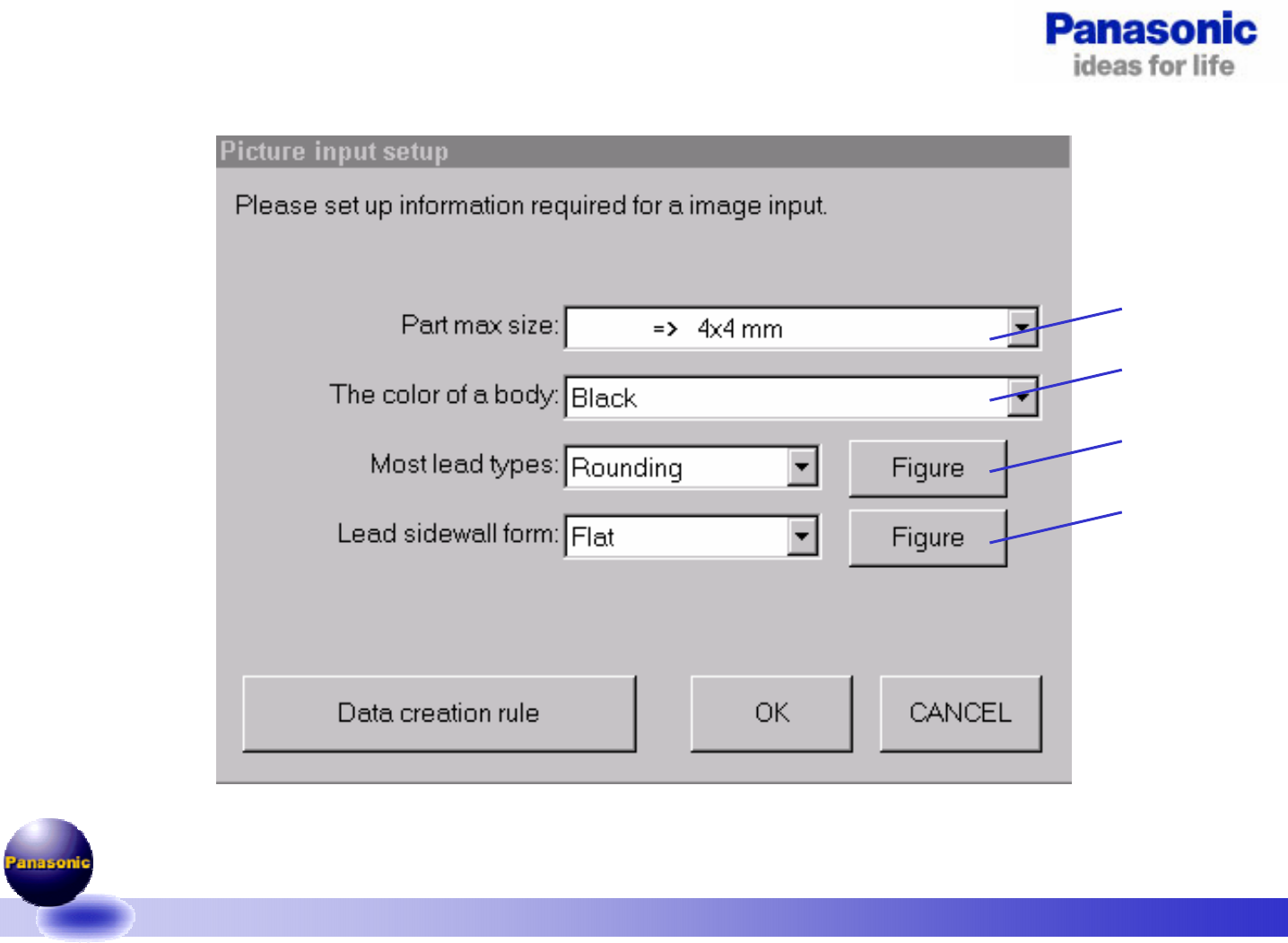

1: Part max size 选择part的大小
2：The color of a body 选择part的颜色（从底部向上看）

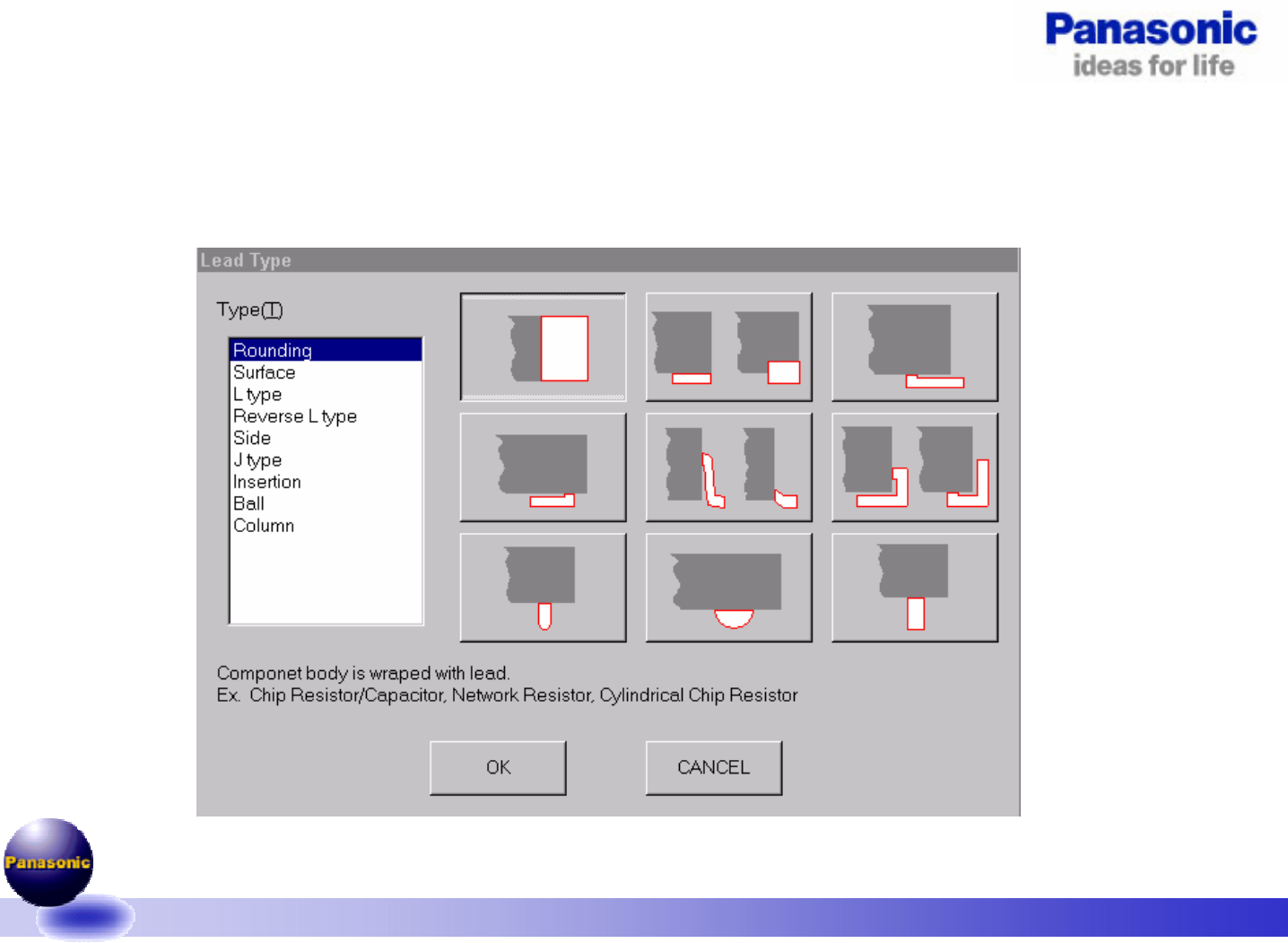

3：Most lead types 引脚类型
4：Lead sidewall form 引脚形状
v1.4-061221
56/89
输入Part 的高度，厚
度以及深度
确定输入的数值正
确，点OK后开始
teach
