v1.4-061221 21/89 五. 各项菜单画面: 1. 开机第一个画面： 上部指示 栏（标明机 器的状态） 错误信息 指示栏 屏幕打印 屏幕切换开关 （生产画面和系 统菜单后画面） 生产情 况简报 运转命 令栏 显示错误信息清单及帮助信息 屏幕错误诊断 显示识别摄像机图像
v1.4-061221
20/89
NC Program Max. 100 , 5000steps/product
Parts Library Max. 1000library
Mark Library Max. 500library
Supply Library Max. 500library
Nozzle Library Max. 99library
Fly Camera□10mm chip
0603×0.3～□7(H<=6mm)
视觉
识别
单元
BGA,CSP Cont
QFP,Odd shape
Fix Camera□22mm
BGA,CSP Cont.
□3.3～ □18(H<=15mm)
QFP,Odd shape
Fix Camera□36mm □4～ □32(H<=15mm)
存储
程序
数量
B M 1 2 3
BASIC
multi-purpose
（1）高速/（2）多功能
工作台尺寸：L(3),M(2),S(1)
暂时没有使用
设备名称的含义
v1.4-061221
21/89
五. 各项菜单画面:
1. 开机第一个画面：
上部指示
栏（标明机
器的状态）
错误信息
指示栏
屏幕打印
屏幕切换开关
（生产画面和系
统菜单后画面）
生产情
况简报
运转命
令栏
显示错误信息清单及帮助信息
屏幕错误诊断
显示识别摄像机图像
v1.4-061221
22/89

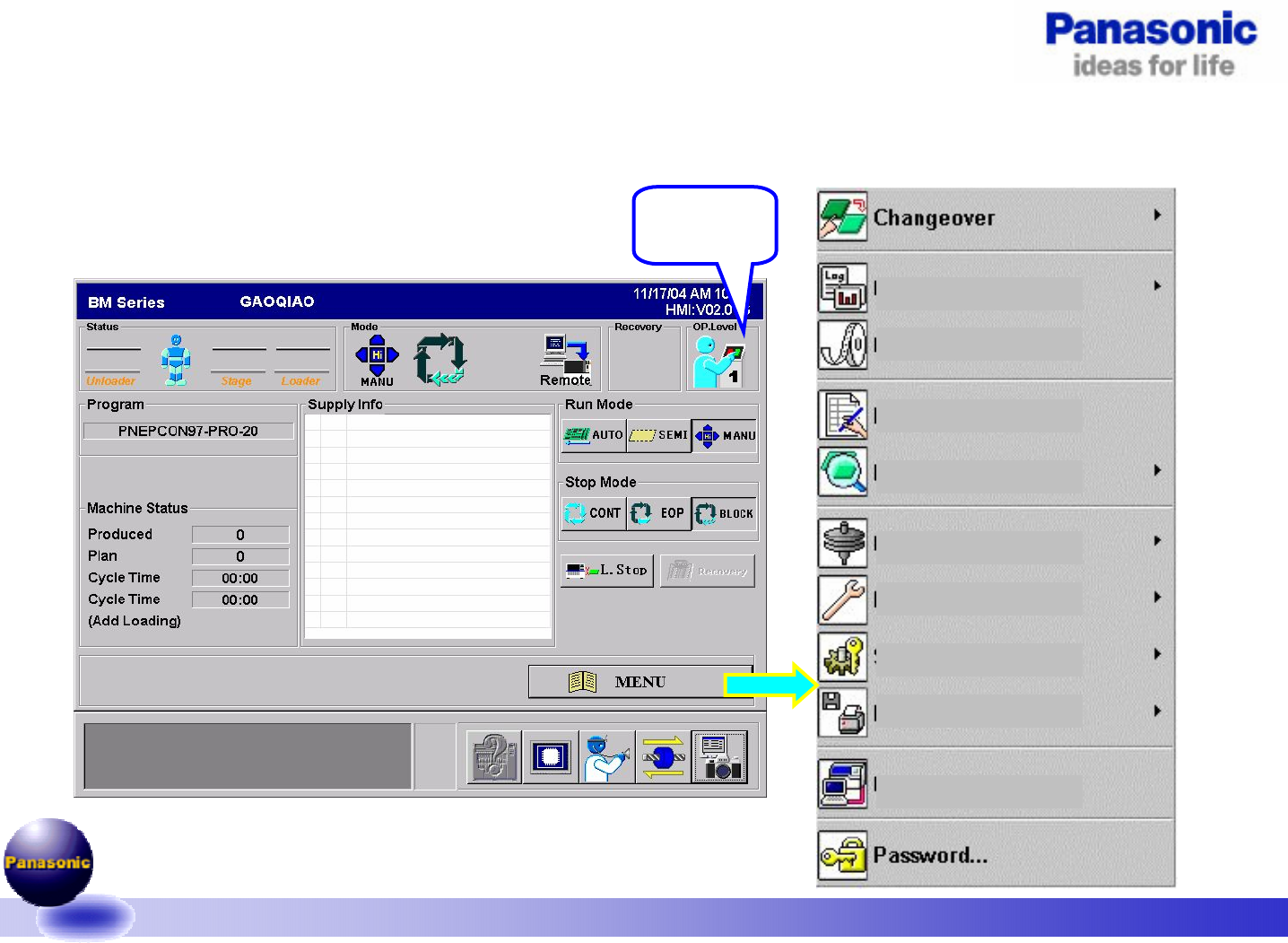

2. 切换不同的操作级别：
本机的操作级别分为3级：“1级”是启动后的初始级
别，无需密码。操作权限如下图所示：
当前级别
指示栏
