劲拓电子设备有限公司 第 21 页 共 59 页 WS-350PC-B 型全电脑控制双波峰焊锡机用户手册
5.4.2.3.3 保存选项
在“主窗口”，“查看机器状态”，
“通道颜色设置”，“报警”，“通道
设置”，“通道曲线图”这几个窗口中
该选项是保存处方文件。用户单击此选
项，系统自动保存当前处方参数设置。

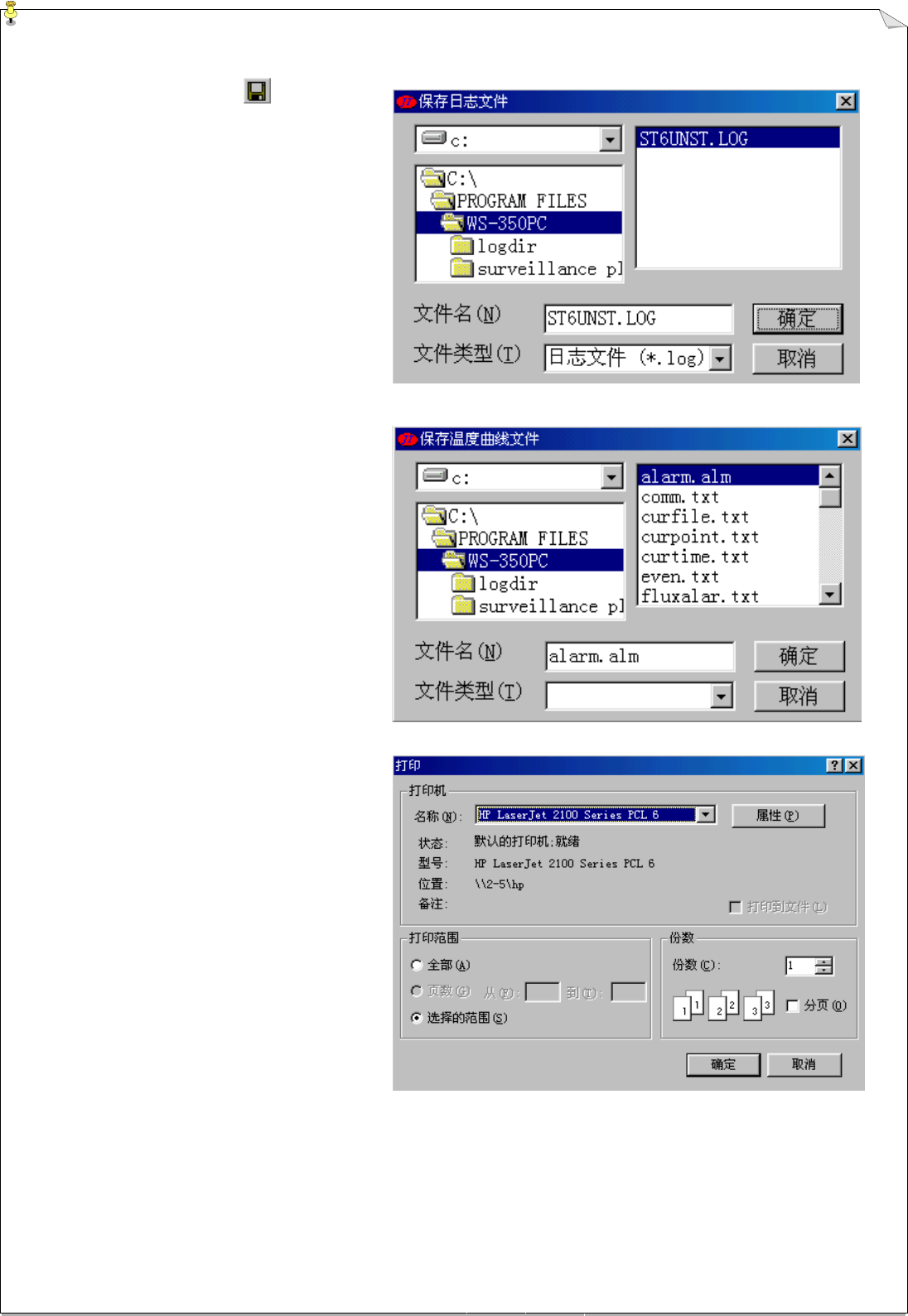

在“日志”窗口，单击该选项，系
统将弹出如右图的“保存日志文件”对
话框，用户在“文件名”栏中输入所要
保存的文件名，然后按“确定”钮，系
统自动会当前日志记录保存到该文件
中。按“取消”钮，系统将取消此操作。
在“温度曲线测试”窗口，单击该
选项，系统将弹出如右图的“保存曲线
文件”对话框，用户在“文件名”栏中
输入所要保存的文件名，然后按“确定”
钮，系统自动会当前温度曲线保存到该
文件。按“取消”钮，系统将取消此操
作。
5.4.2.3.4 另存选项
此选项如 5.4.2.3.3 保存选项相同，
此处不再介绍，请查阅 5.4.2.3.3 保存
选项。
5.4.2.3.5 打印日志选项
用户选择此项，系统将显示如右图
的“打开日志文件”对话框，让用户选
择所要打印的日志文件，可在“文件名”
栏中输入所要打开的文件名或在“文件”
框中单击所要打开的文件，然后按“确
定”钮，系统弹出如右下图打印对话框，
要求用户选择打印机并确认，按“确定”
钮系统便打印此日志文件，按“取消”
钮便取消此项操作。
劲拓电子设备有限公司 第 22 页 共 59 页 WS-350PC-B 型全电脑控制双波峰焊锡机用户手册

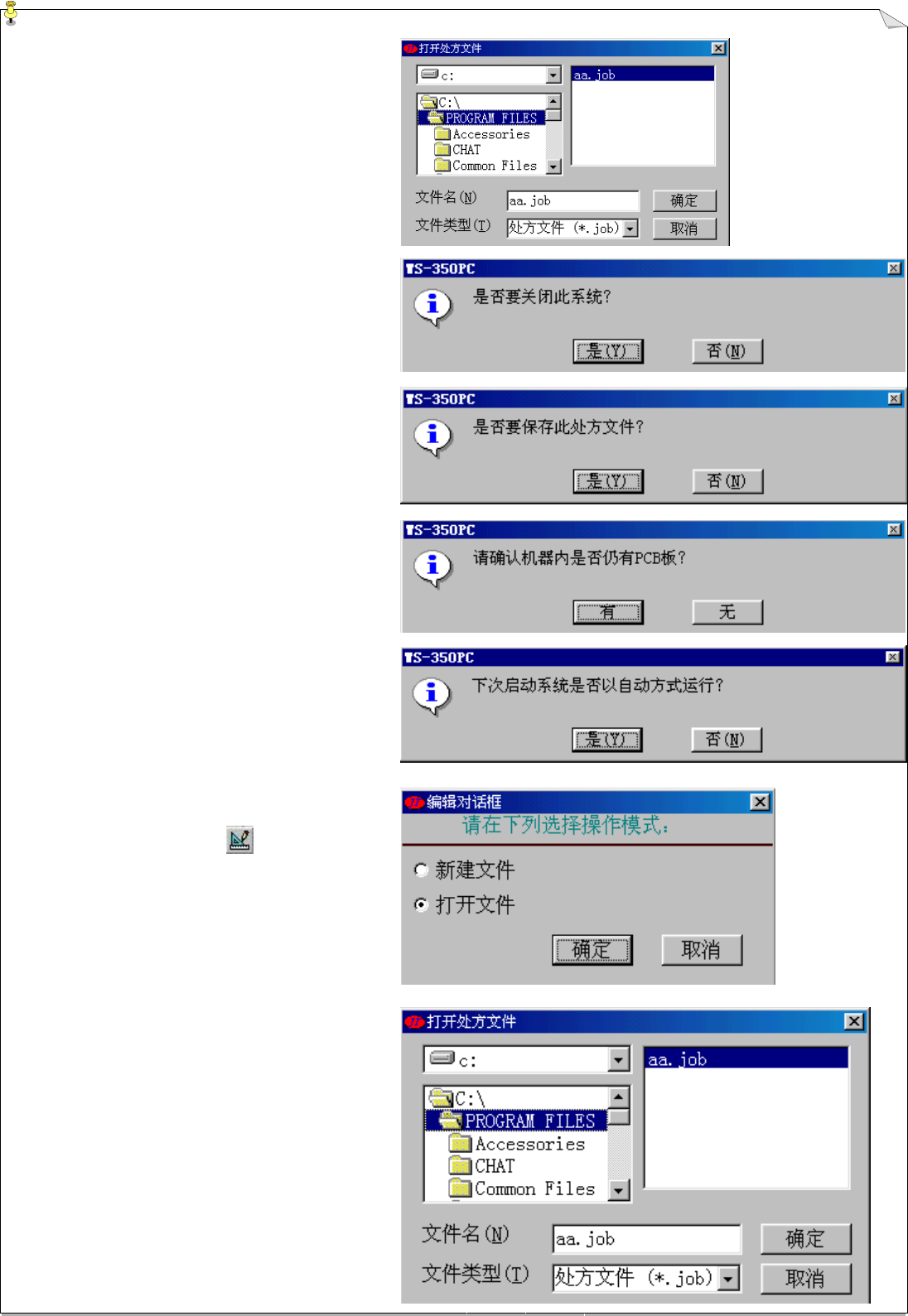

5.4.2.3.6 打印处方文件
当选择此选项，系统将显示如右图
的”打开处方文件“对话框，用户在”文
件名“栏中输入所要打开的文件名或在文
件框中单击该文件，然后按”确定“ ，
系统弹出如右上图打印对话框，要求用户
选择打印机并确认，按“确定”钮系统便
打印此日志文件，按“取消”钮便取消此
项操作。
5.4.2.3.7 退出系统
当用户要退出系统时，选择此项，系
统将弹出如右图的信息对话框，如果用户
要退出，请单出“是”按钮，否则按“否”
钮。如果用户按“是”钮，系统会用户是
否保存当前处方文件，如按“是”系统将
自动保存，按“否”将不保存。然后系统
会要求用户确认机器是否有板在传输中，
如“无”将退出系统，若“有”将无法退
出系统。最后一个对话框是要求用户选择
下次机器启动的方式是“手动/自动”，
以手动方式启动，机器对锡炉不会自动加
热，而以自动方式启动，机器在启动后自
动对锡炉进行加热。
5.4.2.3.8 编辑选项
选择此项时，系统会显示如右图画面，编
辑有两种方式，1“新建文件”是新建一
个处方文件，从而编辑各参数设置，2“打
开文件”是打开现有的处方文件，从中改
变其参数数据便可。“新建文件”方式如
5.4.2.3.1新建选项相同。请参阅 5.4.2.3.1
新建选项。“ 打开文件”方式系统会显示
如右图“打开处方文件”对话框画面，用
户在”文件名“栏中输入所要打开的文件
名或在文件框中单击该文件，然后按”确
定“系统将会加载此处方文件。在编辑状
态中用户可在常用参数设置选项和通道
设置选项中设置各项参数。
劲拓电子设备有限公司 第 23 页 共 59 页 WS-350PC-B 型全电脑控制双波峰焊锡机用户手册

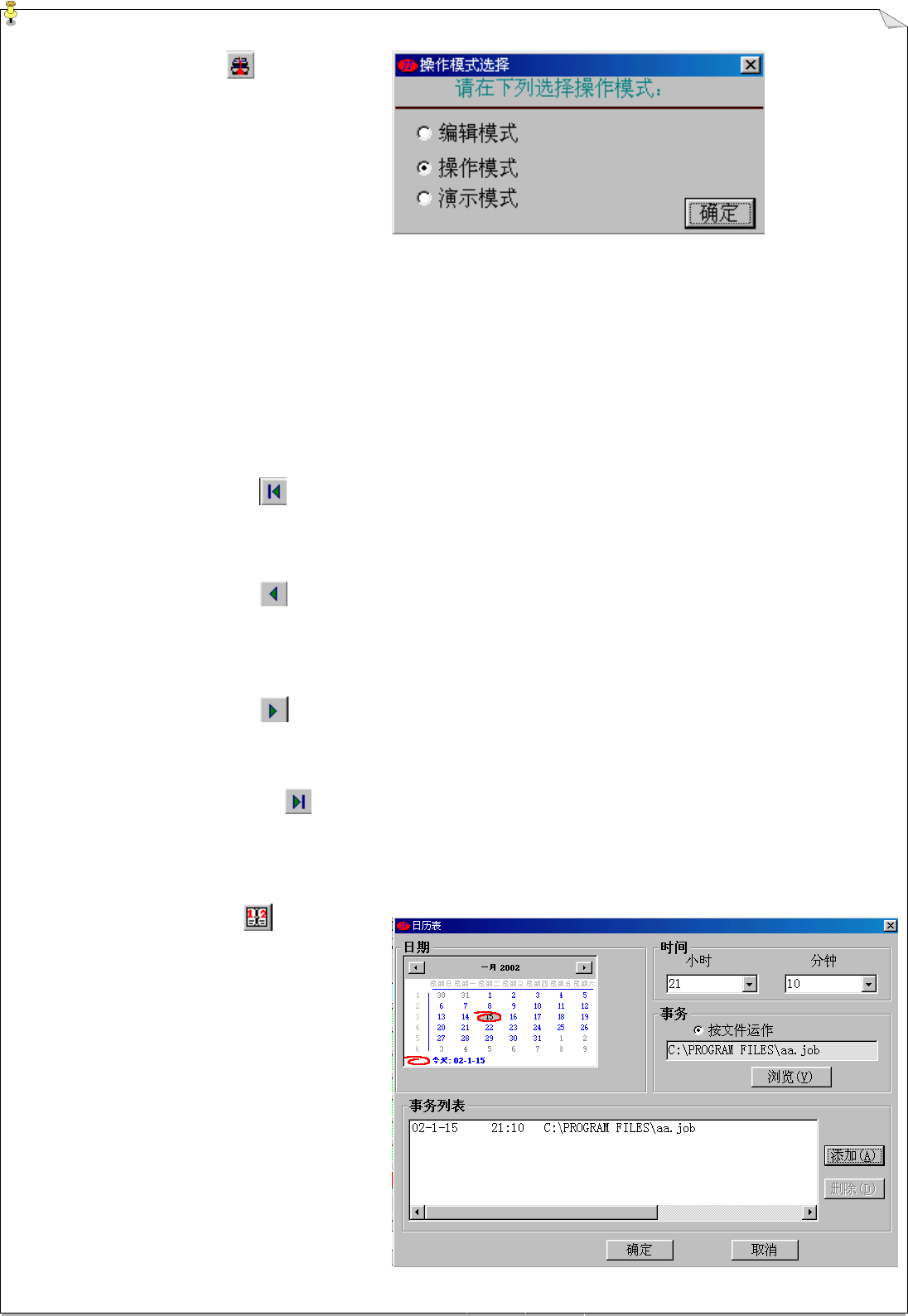

5.4.2.3.9 模式选项
此选项有三种模式，如右图所示。
1 编辑模式：可新建或更改处方文
件。（处方文件：用以保存各项设定参
数的文件）。操作如 5.4.2.3.8 编辑选项
相同，
2 操作模式：按所选处方文件进行
生产控制，运行时可同时调用另一个处
方文件进行编辑。
3 演示模式：模拟本机的操作，用以
操作人员培训。
进入 1，3 模式在脱机情况下进行运行，
它会关闭机器所有运转，使机器处于停
机状态。
5.4.2.3.10 第一个选项
单击此选项，用户可查看到第一个
通道有关参数及监控曲线或第一条机器
状态记录。
5.4.2.3.11 前一个选项
单击此选项，用户可查看到当前通
道前一通道有关参数及监控曲线或当前
记录的前一条机器状态记录。
5.4.2.3.12 下一个选项
单击此选项，用户可查看到当前通
道下一通道有关参数及监控曲线或当前
记录下一条机器状态记录。
5.4.2.3.13 最后一个选项
单击此选项，用户可查看到最后一
个通道有关参数及监控曲线或最后一条
机器状态记录。
5.4.2.3.14 日历选项
用于设定自动运行的时间及所用处
方文件。仅在本机处于操作状态时，才
能自动执行。
用户选择此选项后，系统将弹出如
右图对话框。设定自动运行的时间后，
选择“按文件运行”项，单击“浏览”，
从弹出的对话框中选定一个处方文件，
单击“添加”，“事务列表”将显示何
时运行此处方文件；
选择“删除”项会删除所选定的事
务.
