劲拓电子设备有限公司 第 4 页 共 59 页 WS-350PC-B 型全电脑控制双波峰焊锡机用户手册

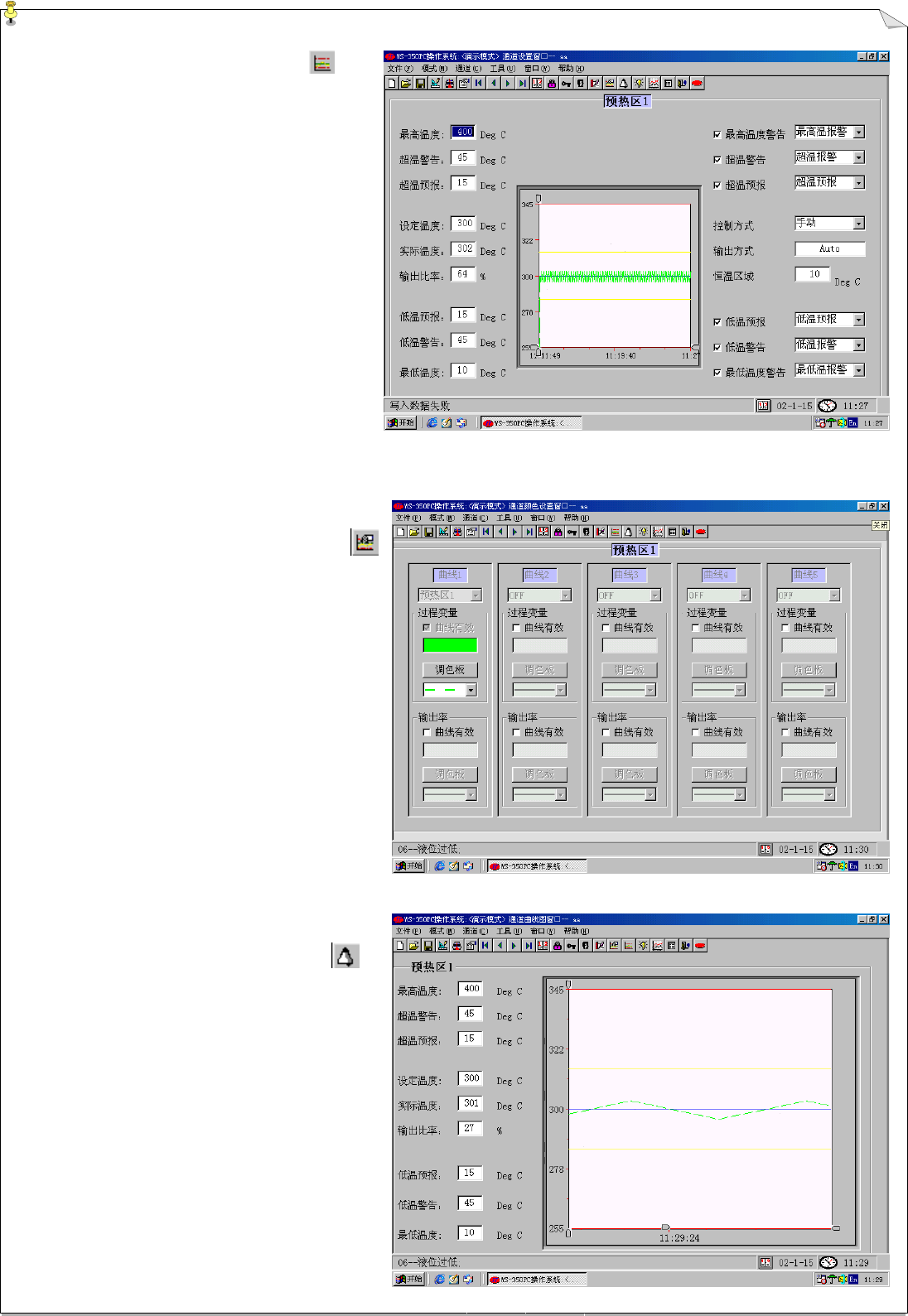

5.4.2.3.26 通道设置窗口选项
在右图的画面中，可修改各温区的
温度设定值，各温区的最高温度值，超
温报警设定值，超温预报设定值，最低
温设定值，低温预报设定值，低温报警
设定值，并可设置各报警功能是否有
效，同时还可设置此温区的控制方式及
恒温控制范围等。
5.4.2.3.27 通道颜色设置窗口选项
当用户转换到如右图的窗口中，可
设置各温区的温度实测值曲线的颜色、
线型，各温区的现输出功率百分比曲线
图的颜色、线型。
5.4.2.3.28 通道曲线图窗口选项
在如右图画面可查看各温区的最高
温度值，超温报警值，超温预报值，最
低温度值，低温预报值，低温报警值。
同时也可观察整天各通道实际温度曲线
图。
劲拓电子设备有限公司 第 5 页 共 59 页 WS-350PC-B 型全电脑控制双波峰焊锡机用户手册

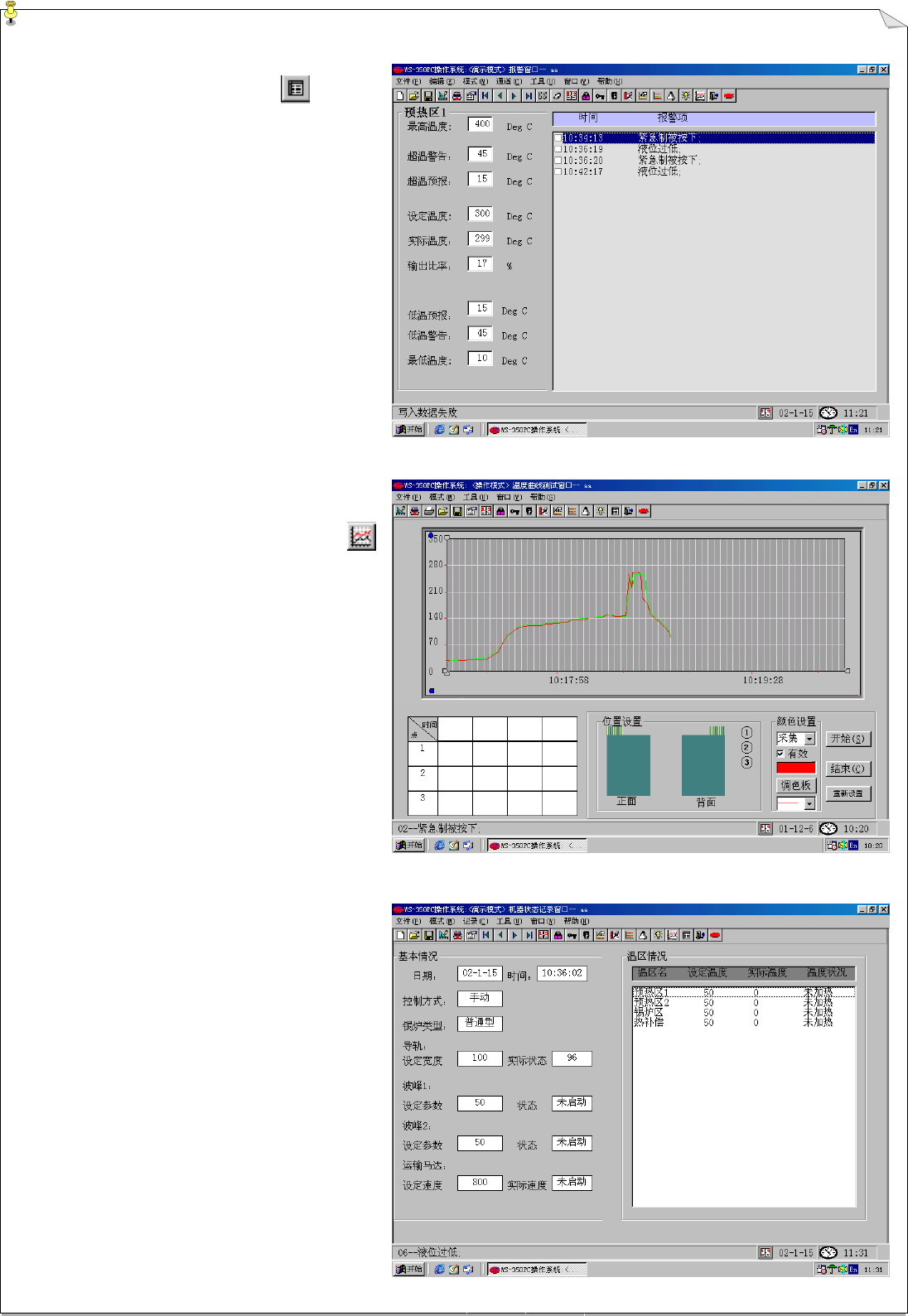

5.4.2.3.29 报警窗口选项
如右图画面，显示当前报警表，同
时可查看各温区的最高温度值，超温报
警值，超温预报值，最低温度值，低温
预报值，低温报警值。
5.4.2.3.30 温度曲线测试窗口选项
用户采用外接测温头测试 PCB 板
各点的温度时需打开此窗口。
选择“开始”选项后，系统会自动
将实时测量并记录各点温度值，在窗口
处同步显示曲线图，用户可通过移动时
间点显示此点实测温度值。
打印曲线图时，系统会对数据来分
析供用户参考。
5.4.2.3.31 查看机器状态记录窗口选项
当用户选择此窗口时，从如右图的
画面从可查看到系统自动记录到的机器
状态。系统最大可保存一年的记录。
劲拓电子设备有限公司 第 6 页 共 59 页 WS-350PC-B 型全电脑控制双波峰焊锡机用户手册

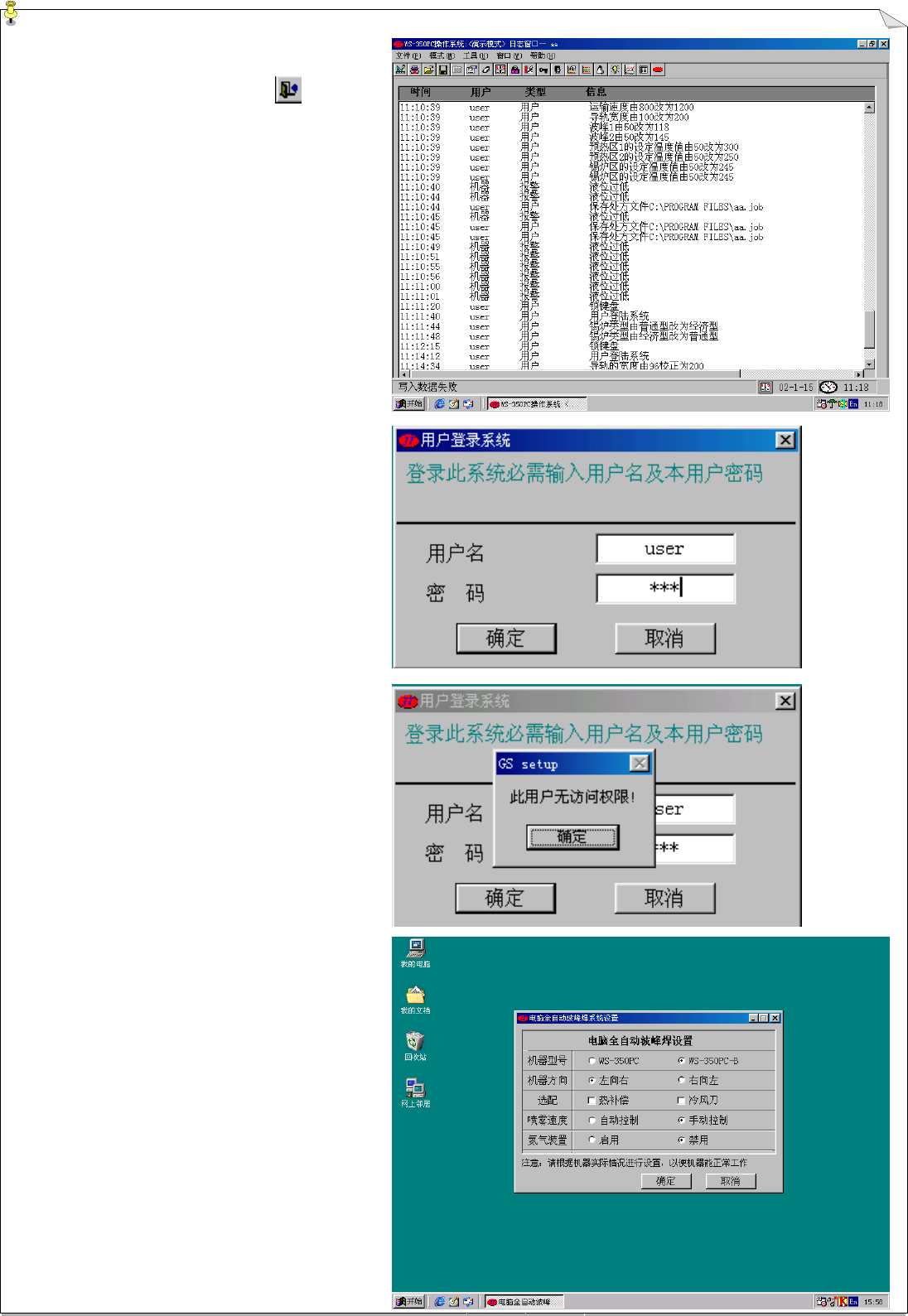

5.4.2.3.31 日志窗口选项
用户选择此项时，系统显示如右图
画面，在此画面可查看到用户所做的所
有记录。
5.2.3.33 WS-350PC-B 设备设置
注意：此设置所生成的文件，是
WS-350PC-B 操作系统的系统文件，系
统将按该文件的参数运行，用户应该根
据机器实际情况进行设置，如果用户改
变了“设备型号”或“选配”中的“热
补偿”，那用户要运行 WS-350PC-B 操
作系统时必须重建一个处方文件。
当用户运行此程序，系统会弹出如
右图登录系统的画面，要求用户输入用
户名及相应密码，以判断该用户是否具
有访问此程序的权限，如无此权限，系
统会给出如右图的错误提示对话框。
用户可间隔 1 个月或若干月将软
件安装目录中的”logdir”和”surveillance
plot”两文件夹中以前日志文件或各加热
区监控曲线的文件删除。
