3 Praxisübungen Erste Schritte mit SIPLACE Pro 14.1 (R17-1) 3.2 Übung 1: Importieren der ASCII Centroid-Daten Ausgabe 05/2017 26 3 3.2 Übung 1: Importieren der ASCII Centroid-Daten 3.2.1 ASCII Centroid-Daten importieren …
Erste Schritte mit SIPLACE Pro 14.1 (R17-1) 3 Praxisübungen
Ausgabe 05/2017 3.1 Einführung/Übersicht
25
3 Praxisübungen
3.1 Einführung/Übersicht
Anhand von einfachen Praxisbeispielen finden Sie einen Einstieg in SIPLACE Pro. Die Praxis-
übungen bauen aufeinander auf und zeigen den strukturierten Ablauf von den CAD-Daten bis
zum Download an die Maschine. Die Praxisbeispiele erheben keinen Anspruch auf Vollständigkeit
und decken die grundlegenden Funktionen von SIPLACE Pro ab.

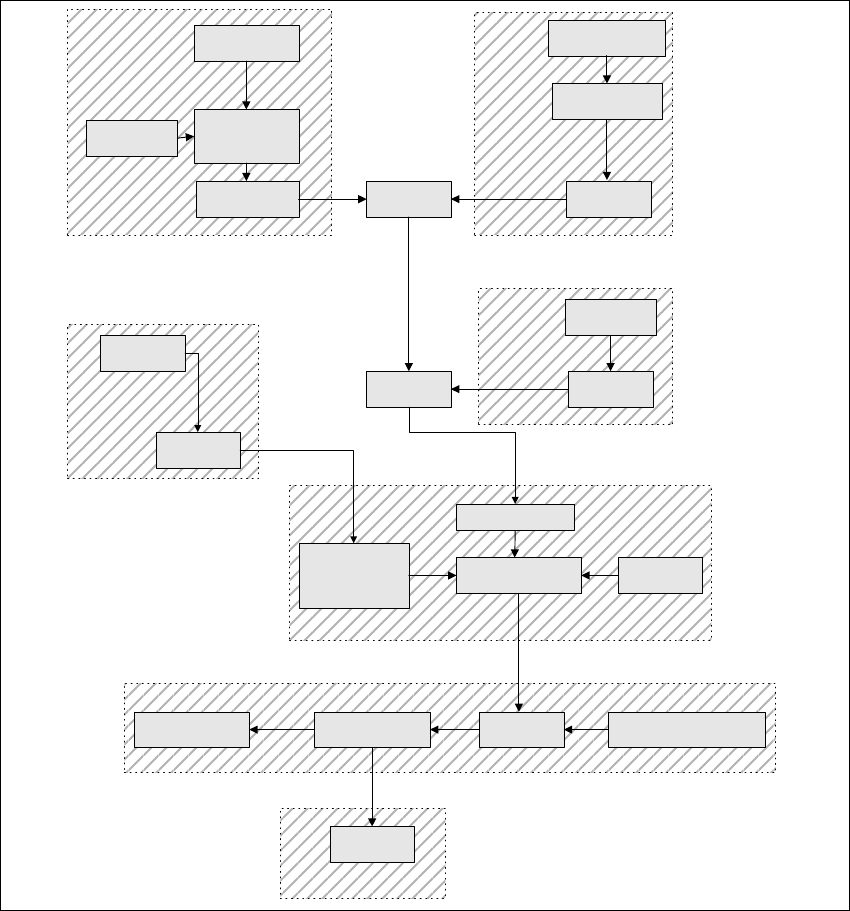

Abb. 3.1 - 1 Praxisbeispiele - Übersicht
Bestückliste
erstellen
Import Assistent
ASCII Centroid
Leiterplatte
erstellen
CAD-Daten
importieren
Station
erstellen
Linie
erstellen
Losdaten
bearbeiten
Auftrag erstellen
Line Control
GUI
Fehlende
Gehäuseform
erstellen
Gehäuseform-
Assistent
Auftrags-Editor
Bearbeitungs-
Daten
Übung 1
Übung 3
Übung 5
Übung 4
Neue
Gehäuseform
Bestückliste
Leiterplatten-
Editor
Leiterplatte
zuweisen
Rüstungs-Editor
Anfangsrüstung
erstellen
optimierte
Rüstung erzeugen
Optimierungsparameter
konfigurieren
Optimierung
Ergebnisse
Fehlermeldungen
Übung 6
Übung 7
Übung 2
3 Praxisübungen Erste Schritte mit SIPLACE Pro 14.1 (R17-1)
3.2 Übung 1: Importieren der ASCII Centroid-Daten Ausgabe 05/2017
26
3
3.2 Übung 1: Importieren der ASCII Centroid-Daten
3.2.1 ASCII Centroid-Daten importieren
Ziel dieser Übung 3
Aus vorhandenen ASCII Centroid-Daten eine Bestückliste erstellen.
So erstellen Sie eine Bestückliste 3
Öffnen Sie den Assistenten über Extras => Import => Import Assistent für ASCII Cen-
troid... oder klicken Sie auf das Symbol .
Öffnen Sie die Datei SingleBoard.cad im Zielverzeichnis von SIPLACE Pro C:\Programme\
SIPLACE\SIPLACE Pro\Stammdaten.
Wählen Sie im Dialogfeld Schritt 1 von 6 unter Import-Filter die Option Neue.
Klicken Sie auf Weiter.
Definieren Sie im Dialogfeld Schritt 2 von 6 die Trennzeichen:
Klicken Sie auf Weiter.
Vorsicht
Importieren Sie zuerst die Gehäuseformen in die Standard-Gehäuseform-Bibliothek.
Hinweis
Die Beispiele sind bewusst einfach gehalten, um gerade Neueinsteiger mit der Oberflä-
che und der Funktionalität von SIPLACE Pro vertraut zu machen.
Bearbeitungsfeld Option
Trennzeichen für Datensatz auswählen <Zeilenende>
Fortlaufende Trennzeichen zusammen-
fassen
aktivieren
Feldtrenner Tabulator
Erste Schritte mit SIPLACE Pro 14.1 (R17-1) 3 Praxisübungen
Ausgabe 05/2017 3.2 Übung 1: Importieren der ASCII Centroid-Daten
27
Definieren Sie im Dialogfeld Schritt 3 von 6 die folgende Einstellungen:
Klicken Sie auf die Kopfzelle <Überspringen> und wählen Sie aus dem Kontextmenü die
Bezeichnung für die einzelnen Spalten:
Alle Kontrollkästchen in der Spalte Import werden automatisch aktiviert.
Deaktivieren Sie ggf. in der Spalte Import die erste Zeile - dies sind die Spalteninformationen
und keine Bestückpositionen (sollten automatisch deaktiviert sein).
Klicken Sie auf Weiter.
Geben Sie im Dialogfeld Schritt 4 von 6 an, dass Sie eine neue Bestückliste erstellen wollen.
Wählen Sie Neue erzeugen aus dem Listenfeld.
Klicken Sie auf Weiter.
Bearbeitungsfeld Option
Import Einheit mm
Dezimaltrennzeichen Komma
Faktor 1,000
Leiterplattenseite <keine>
Spalte Spaltenbezeichnung
Import <wird automatisch aktiviert>
Spalte Nr. 1 Bauelement
Spalte Nr. 2 X
Spalte Nr. 3 Y
Spalte Nr. 4 Winkel
Spalte Nr. 5 Positions-Bezeichnung
Spalte Nr. 6 <Überspringen>
