Erste Schritte mit SIPLACE Pro 14.1 (R17-1) 3 Praxisübungen
Ausgabe 05/2017 3.7 Übung 6: Den Auftrag optimieren
45
3.7 Übung 6: Den Auftrag optimieren
3.7.1 Optimierungsparameter konfigurieren
Ziel dieser Übung 3
Ein Auftrag kann je nach Komplexität des Auftrages mit verschiedenen Vorgaben konfiguriert wer-
den. Sie lernen hier diese Funktion kennen und geben eine einfache Konfiguration vor.
So konfigurieren Sie einen Auftrag 3
Öffnen Sie unter Eigene Aufträge\Getting Started den Auftrag Job1_Lesson5.
Wechseln Sie in die Registerkarte Auftrag, und wählen Sie im Bearbeitungsfeld Optimie-
rung die Schaltfläche Konfigurieren...
– Das Dialogfeld SIPLACE - Optimierungsparameter wird geöffnet.
Wählen Sie die Parametergrupper "Laufzeitbegrenzung" bzw. "Optimierungsstufe" aus und
tragen Sie folgende Optimierunsparameter ein:
Abb. 3.7 - 1 Ergebnis: Bildschirmansicht "Optimierungsparameter"
Festgelegte Laufzeit
anwenden [hh]:[mm]
0:1
Optimierungsstufe Stufe 3
3 Praxisübungen Erste Schritte mit SIPLACE Pro 14.1 (R17-1)
3.7 Übung 6: Den Auftrag optimieren Ausgabe 05/2017
46
.
Abb. 3.7 - 2 Ergebnis: Bildschirmansicht "Optimierungsparameter"
Bestätigen Sie mit OK.
3.7.2 Optimierung ausführen
Ziel dieser Übung 3
Der Auftrag wird optimiert und eine optimierte Rüstung (Ergebnis-Rüstung) wird erstellt. Es wer-
den Meldungen ausgegeben, ob die Optimierung erfolgreich war. Sie lernen, einen Fehler zu lo-
kalisieren und zu beheben. Die Ergebnis-Rüstungen können in Form eines Reports eingesehen
und ausgedruckt werden.
So können Sie einen Auftrag optimieren und Fehler anzeigen 3
Wechseln Sie in die Registerkarte Auftrag, und wählen Sie im Bearbeitungsfeld Optimie-
rung die Schaltfläche Optimieren...
Das Dialogfeld Optimierungssatus wird geöffnet und die Optimierung wird gestartet.
Beachten Sie die Hinweise in diesem Dialog. Die Optimierung war nicht erfolgreich, da Fehler
aufgetreten sind.
Wählen Sie im Bearbeitungsfeld Optimierung die Schaltfläche Fehler.
Der Fehler-Dialog wird aufgerufen. Lokalisieren und beheben Sie das Problem.
Erste Schritte mit SIPLACE Pro 14.1 (R17-1) 3 Praxisübungen
Ausgabe 05/2017 3.7 Übung 6: Den Auftrag optimieren
47

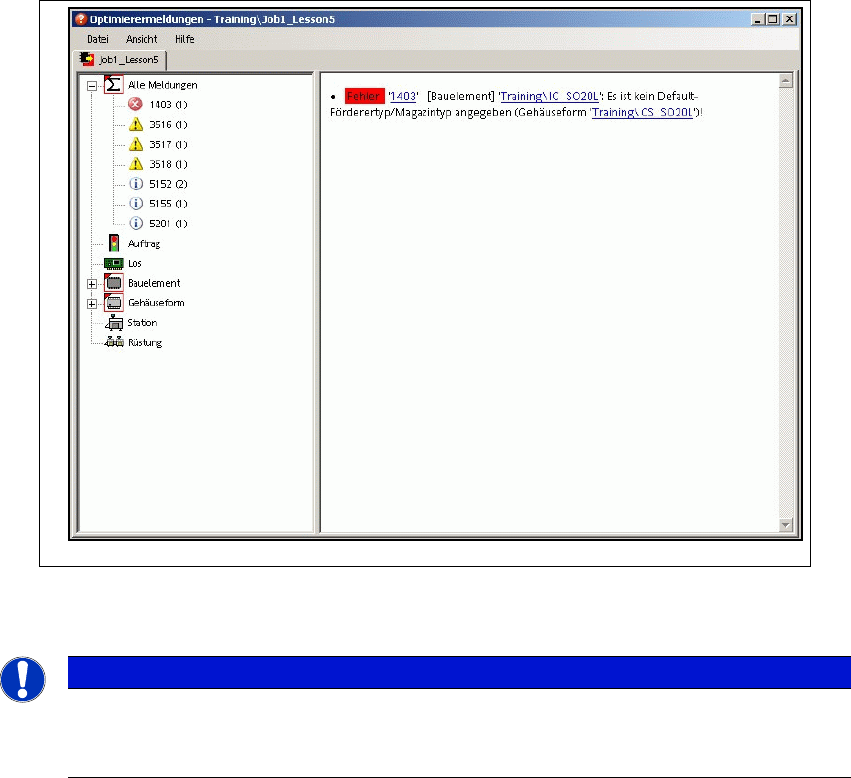

Abb. 3.7 - 3 Ergebnis: Bildschirmansicht "Fehler-Dialog"
3
So beheben Sie den Fehler 3
Öffnen Sie unter Eigene Gehäuseformen\Getting Started die Gehäuseform SO20L.
Wechseln Sie in die Registerkarte Förderer und weisen Sie den geeigneten Förderer
(z. B. 24mm S) als Standard-Förderer zu.
Wechseln Sie in die Registerkarte Auftrag, und wählen Sie im Bearbeitungsfeld Optimie-
rung die Schaltfläche Optimieren...
– Das Dialogfeld Optimierungsstatus wird geöffnet und die Optimierung wird gestartet.
Nun sollte die Optimierung erfolgreich durchlaufen werden.
Hinweis
Bei der Erstellung der fehlenden Gehäuseform in Übung 2 wurde kein Standard-Förde-
rer vergeben.
