Erste Schritte mit SIPLACE Pro 14.1 (R17-1) 3 Praxisübungen Ausgabe 05/2017 3.3 Übung 2: Gehäuseform erstellen 33 Schließen Sie diese Gehäusefor m. Erstellen Sie im Dialogfeld Sichern als ein V erzeichnis Eigene Gehä…
3 Praxisübungen Erste Schritte mit SIPLACE Pro 14.1 (R17-1)
3.3 Übung 2: Gehäuseform erstellen Ausgabe 05/2017
32
Geben Sie im Dialog Gehäuse Gullwing Single Outline - Schritt 4 von 4 folgende Daten
ein:
Klicken Sie auf Fertig.
Ergebnis 3
Die Gehäuseform wird im Gehäuseform-Editor angezeigt und kann weiter bearbeitet werden.

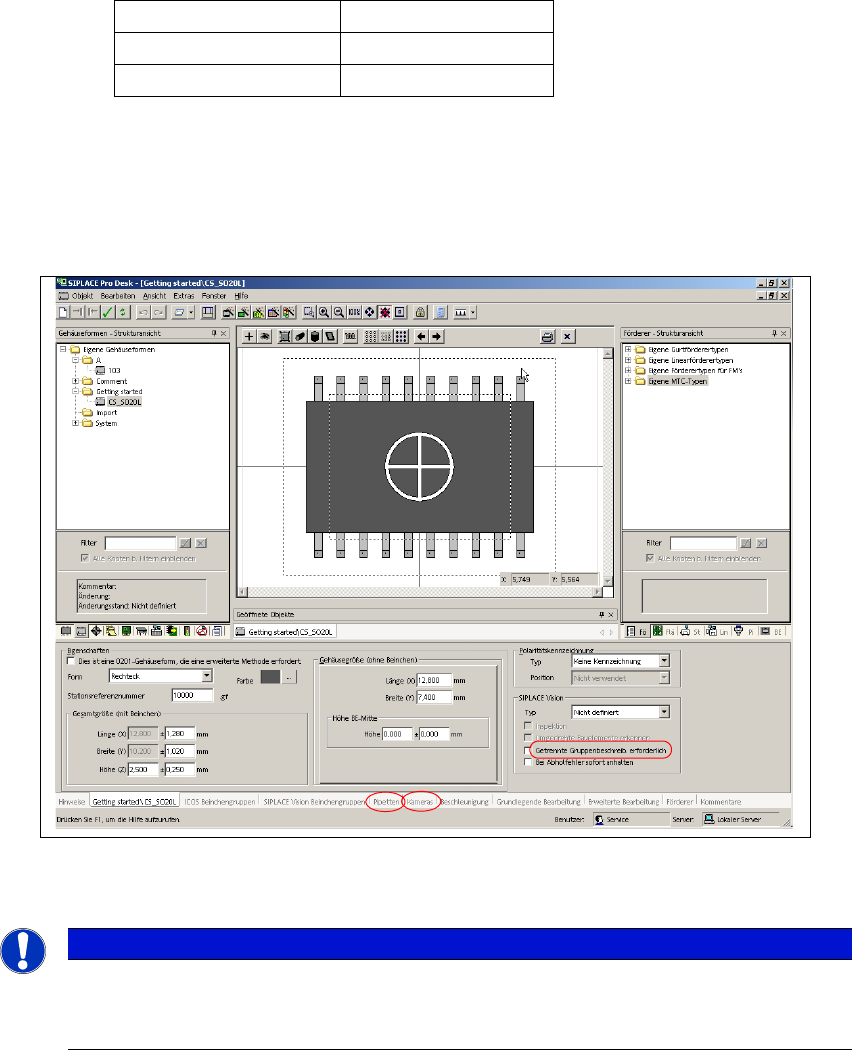

Abb. 3.3 - 1 Ergebnis: Bildschirmansicht "Gehäuseform erstellt"
3
Wechseln Sie in die Registerkarte Pipetten (Siehe Pos.1).
Weisen Sie mit der Schaltfläche Hinzufügen die Pipette 817, 917 und 920 zu.
Wechseln Sie in die Registerkarte Kameras (Siehe Pos. 2).
Weisen Sie mit der Schaltfläche Hinzufügen die Kamera RV Kamera X (28) 24.2x24.2 und
RV Camera X (29) 23x23 zu.
Gesamtanzahl 20
Oben: 10
Unten: 10
Hinweis
Um diese Gehäuseform für SIPLACE Vision vorzubereiten, müssen Sie das Kontroll-
kästchen Getrennte Gruppenbeschreib. erforderlich aktivieren.
Erste Schritte mit SIPLACE Pro 14.1 (R17-1) 3 Praxisübungen
Ausgabe 05/2017 3.3 Übung 2: Gehäuseform erstellen
33
Schließen Sie diese Gehäuseform.
Erstellen Sie im Dialogfeld Sichern als ein Verzeichnis Eigene Gehäuseformen\Getting
Started.
Speichern Sie diese Gehäuseform unter den Namen CS_SO20L.
Öffnen Sie die Bestückliste Getting Started\Single_Cluster und weisen Sie dem Bauele-
ment SO20L per Drag & Drop die Gehäuseform CS_SO20L zu.

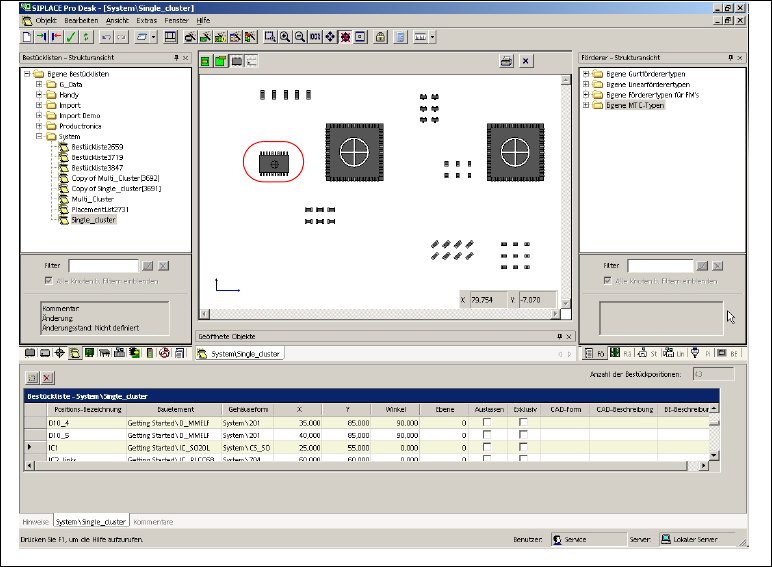

Abb. 3.3 - 2 Ergebnis: Bildschirmansicht "Gehäuseform erstellt"
Die Bestückliste ist komplett fertiggestellt.
Schließen Sie diese Bestückliste.
Ergebnis 3
Die neu erstellte Gehäuseform CS_SO20L ist dem Bauelement SO20L zugewiesen. Weiter mit
Übung 3: Leiterplatte für die Bestückliste erstellen.
3 Praxisübungen Erste Schritte mit SIPLACE Pro 14.1 (R17-1)
3.4 Übung 3: Leiterplatte für die Bestückliste erstellen Ausgabe 05/2017
34
3.4 Übung 3: Leiterplatte für die Bestückliste erstellen
3.4.1 Leiterplatte mit Einfach-Nutzen erstellen
Ziel dieser Übung 3
Für die Bestückliste Single_Cluster eine Leiterplatte mit Einfach-Nutzen erstellen und zuweisen.
So wird‘s gemacht 3
Öffnen Sie den Leiterplatten-Editor über das Menü Objekt => Neu => Leiterplatte.
Selektieren Sie die Leiterplatte im Anzeigebereich.
Tragen Sie die Daten für die Leiterplatte ein.
Weisen Sie der Leiterplatte per Drag & Drop die Bestückliste Getting Started\Single_Clu-
ster zu.
Ergebnis 3
Die Leiterplatte wird mit der Bestückliste im Leiterplatten-Editor angezeigt und kann weiter bear-
beitet werden.
Größe
Länge (X) 160,000 mm
Breite (Y) 100,000 mm
Höhe 2 mm
Dicke Lötpaste 0,000 mm
Offset vom Nullpunkt zur Ecke
X 0,000 mm
Y 0,000 mm
Sonstiges
Standardausrichtung 0 Grad
Bezugs-Koordinatensystem Normal
