机器参数 机器调整 机器设定 维护 不依存生产数据的 设备状态的设定。 确认日常维修保养检查。 原点复归 宽度调整 搬送动作 基板识别 印刷动作 网板清 网板识别 焊料供给 印刷測试 输入确认 输出确认 轴信息 识别装置维护 进行设备各部的 动作确认和调整。 由于维修保养和零部件的更换 , 变更和设定设备 的基准值。 调整用开关 时刻设定 识别结果収集 用戸化操作模式设定 设定背光 全轴原点复位。 调整传送带宽度。 在传送带上传送基板。…
数据修正
生产数据
示教
文件操作
作成生产数据进行
编辑和校正等。
进行基板识别、网板识别、印压的校正等。

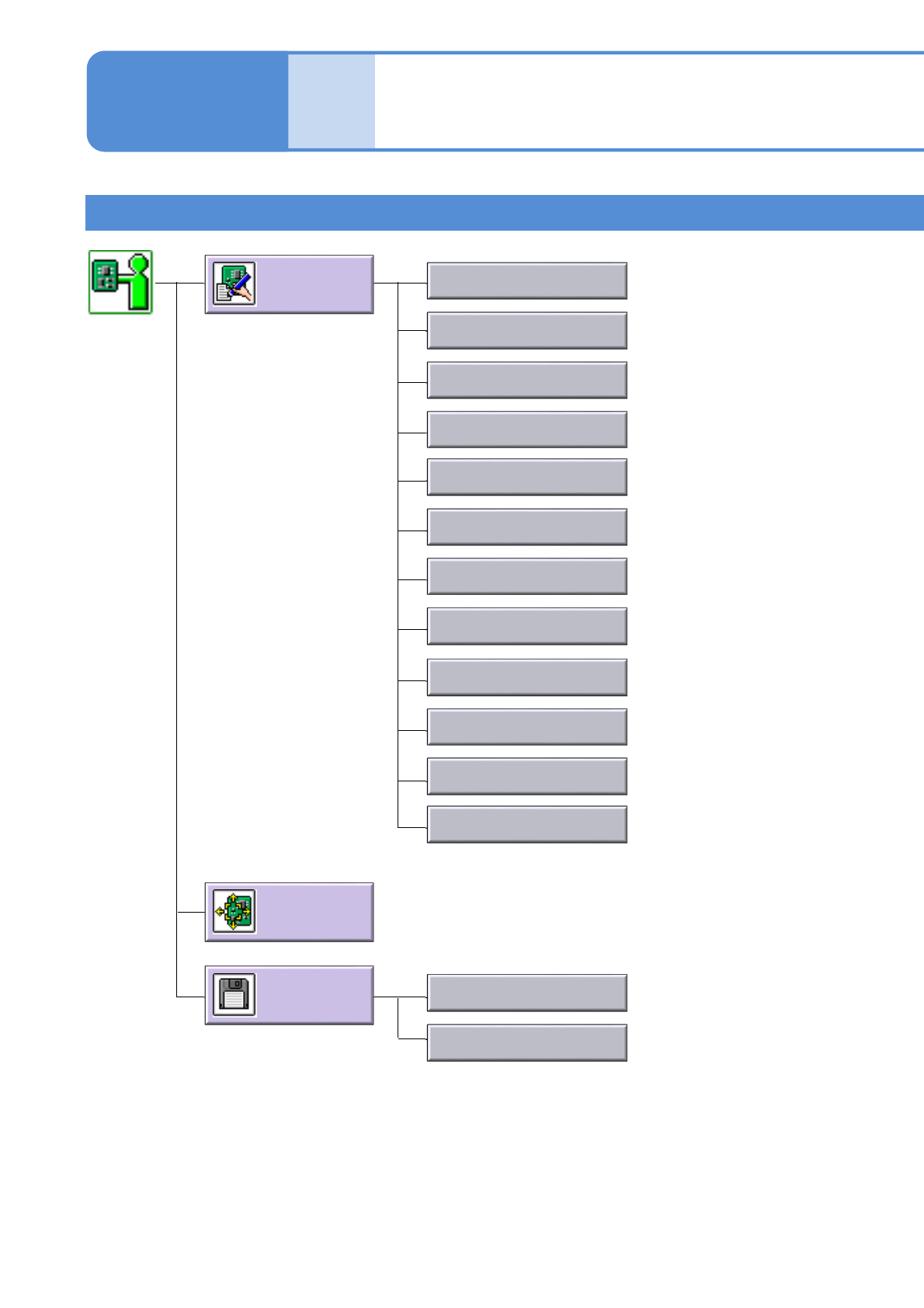

菜单构成2
基板数据
通过内部存储器、
外部存储器进行
生产数据、机器
参数的保存和读取。
基板识别数据
基板定位数据
网板数据
网板识别数据
全部示教数据
印刷位置数据
印刷条件数据
清洁数据
印刷计数
功软开关
数据检查
主操作
子操作
编辑基板数据。
编辑基板识别坐标。
编辑基板固定时的必须条件。
编辑网板数据。
编辑网板的识别坐标。
编辑整体校正坐标。
编辑通过校正的正确印刷位置。
编辑印刷的动作条件。
编辑清洁的动作条件。
编辑印刷和供给次数的数据。
编辑动作条件。
检查作成和编辑的生产数据。
读取和保存生产数据。
机器参数的读取、
保存、SD卡的初始化。
工程师
模式
工程师模式
1-10-5-2
1-10-5
机器参数
机器调整
机器设定
维护
不依存生产数据的
设备状态的设定。
确认日常维修保养检查。
原点复归
宽度调整
搬送动作
基板识别
印刷动作
网板清
网板识别
焊料供给
印刷測试
输入确认
输出确认
轴信息
识别装置维护
进行设备各部的
动作确认和调整。
由于维修保养和零部件的更换,变更和设定设备的基准值。
调整用开关
时刻设定
识别结果収集
用戸化操作模式设定
设定背光
全轴原点复位。
调整传送带宽度。
在传送带上传送基板。
补正基板的识别坐标。
确认印刷动作。
确认网板的清洁动作。
补正网板的识别坐标。
确认自动焊料供给单元的动
作。
进行生产动作的确认和焊料
调和。
设备、传感器的状态地址显
示・变更。
真空管、传感器的状态以地
址显示和变更。
显示全轴的信息。
识别装置的维修保养
和动作确认。
设定调整用的动作条件。
设定时间。
显示过去100次的识别结果。
设定操作模式的使用许可范
围。
设定背照灯。
工程师
模式
1-10-5-3
验证印压方法。
显示测量印刷精度后的结果。
印刷精度計测
印刷精度
确
认

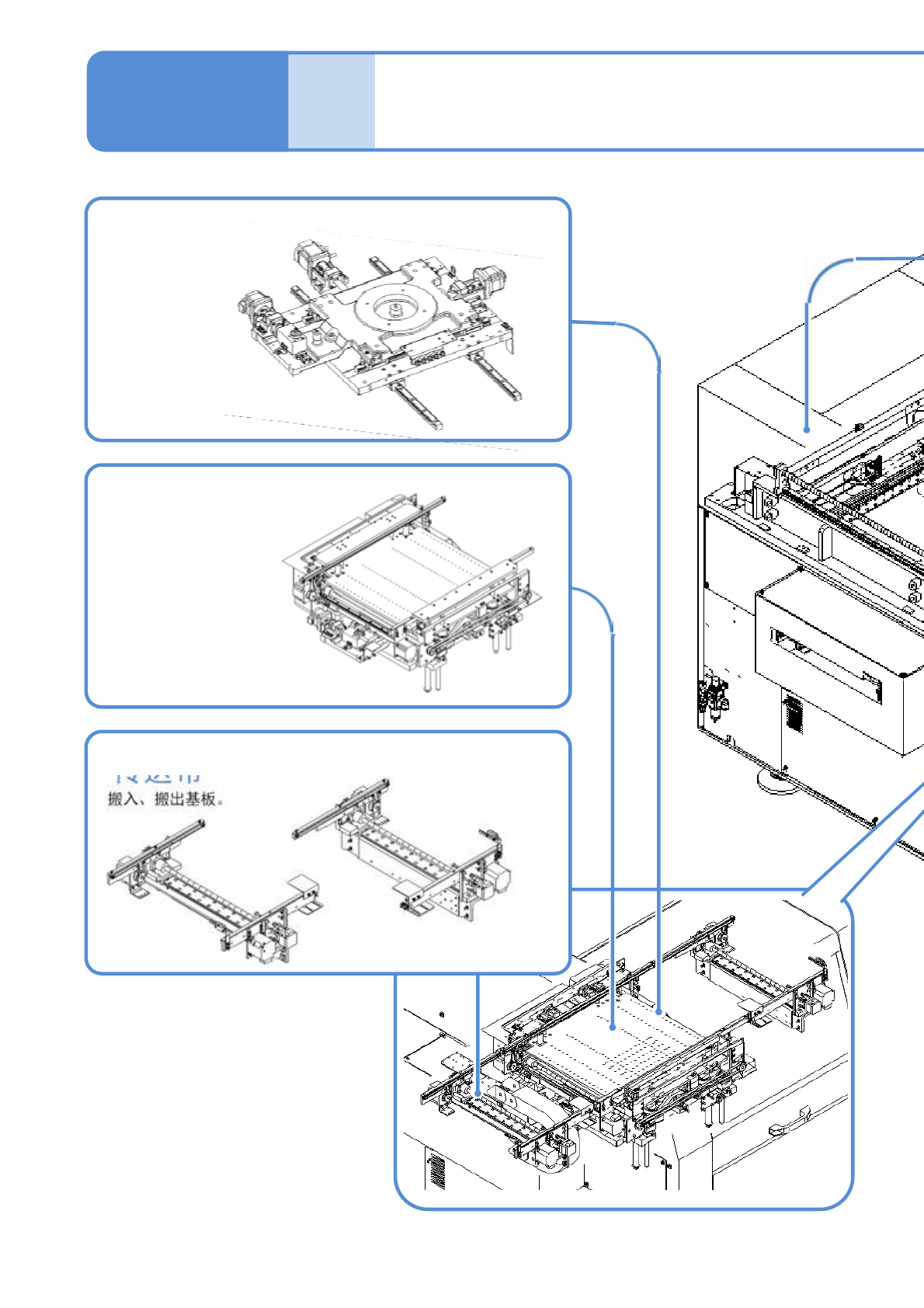

各部位
名称
主要单元
基板定位
升降机
控制基板的定位和
印刷位置的脱膜。
1-10-6-1
1-10-6
基板传入和传出。
XY工作台
传送带
搬入、搬出基板。
移动基板定位升降机。
