SPG EJP6AC-MB-0 3OM-01 3 1 2 往 的方向抬高 5 安装纸管 3-2-1 -2 卸下纸管 4 取下纸管 ( 操作员侧、设备内侧 ) 生 产 ●将操作员侧的纸管安装到 设备内侧 ( 卷起侧 ), 将新的 无尘纸安装到到操作员侧 ( 供给侧 ) 。 ●安装之际 , 使凸部完全插入 缺口部。 凸部 缺口部 1 2 朝 的方向靠近 ● 请勿反复使用无尘纸的正反面。 否则会因所附着的焊膏掉落，而导致焊膏的堆积或 印刷不良…
SPG EJP6AC-MB-03OM-01
OFF
SERVO
材料的
补充作
业
1
发出警报
2
SERVO
ON
8

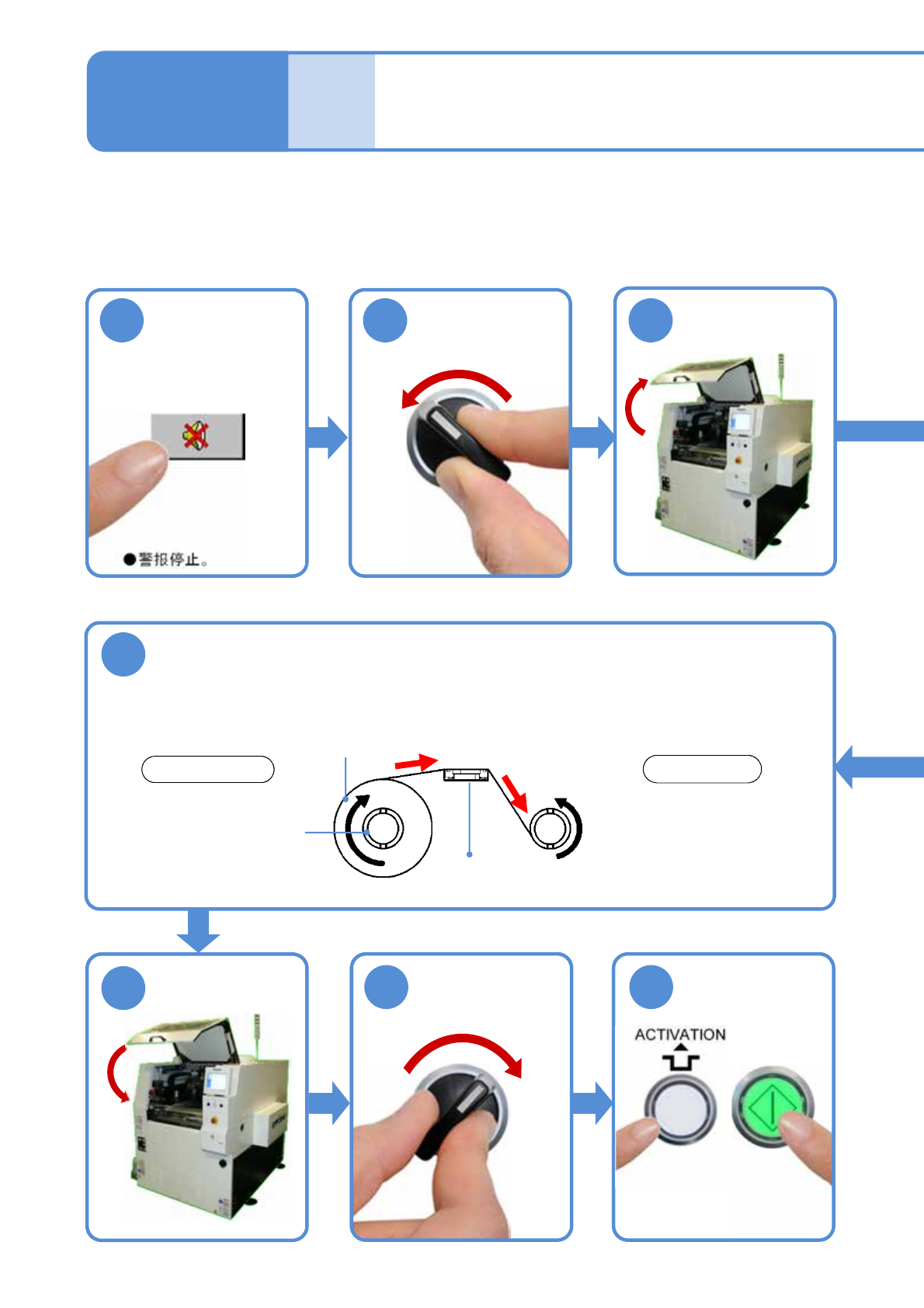

无尘纸的更换
3-2-1-1
操作篇
3-2-1
7
3
●警报停止。
9
生产再启动
START
6
缠绕上无尘纸
新的无尘纸
卷起侧
纸管
清洁
吸嘴
●为了防止无尘纸脱落,先端用胶带固定在纸管上之后再缠绕。
设备内侧
操作员侧
供给侧纸管
SPG EJP6AC-MB-03OM-01
3
1
2
往 的方向抬高
5

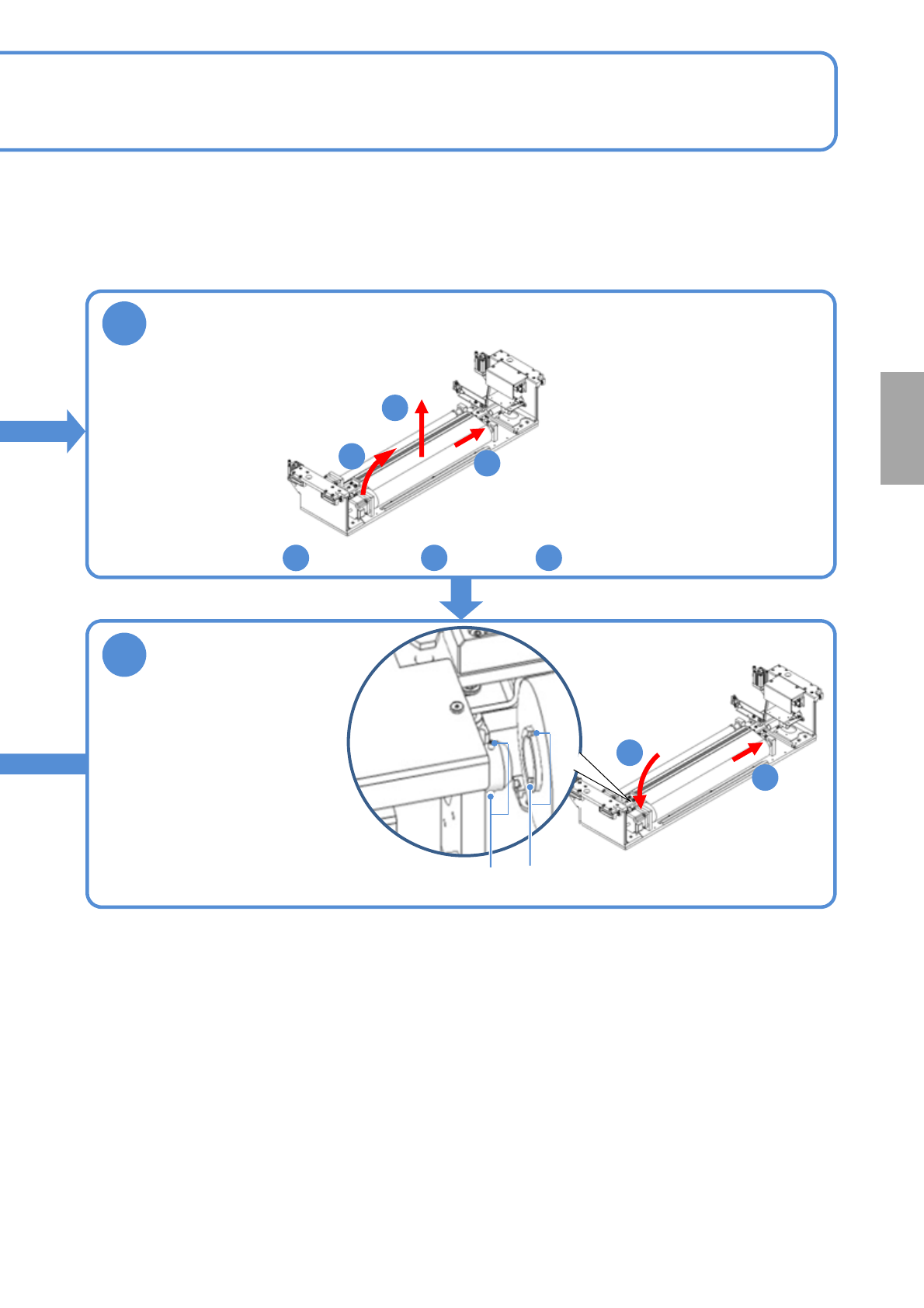

安装纸管
3-2-1-2
卸下纸管
4
取下纸管(操作员侧、设备内侧)
生
产
●将操作员侧的纸管安装到
设备内侧(卷起侧),将新的
无尘纸安装到到操作员侧
(供给侧)。
●安装之际,使凸部完全插入
缺口部。
凸部
缺口部
1
2
朝 的方向靠近
● 请勿反复使用无尘纸的正反面。
否则会因所附着的焊膏掉落，而导致焊膏的堆积或印刷不良。
●请绝对不要使用高带电性的化学纤维制无尘纸。
请使用本公司指定的无尘纸。
带电性素材在放出静电之际，有可能会导致起火。
<本公司指定材质>
指定下述以天然棉为原料的产品。
旭化成制造的卷纸“Bemliese”或“BEMCOT”
型号: TS-507
3
1
2
SPG EJP6AC-MB-03OM-01
材料的
补充作
业

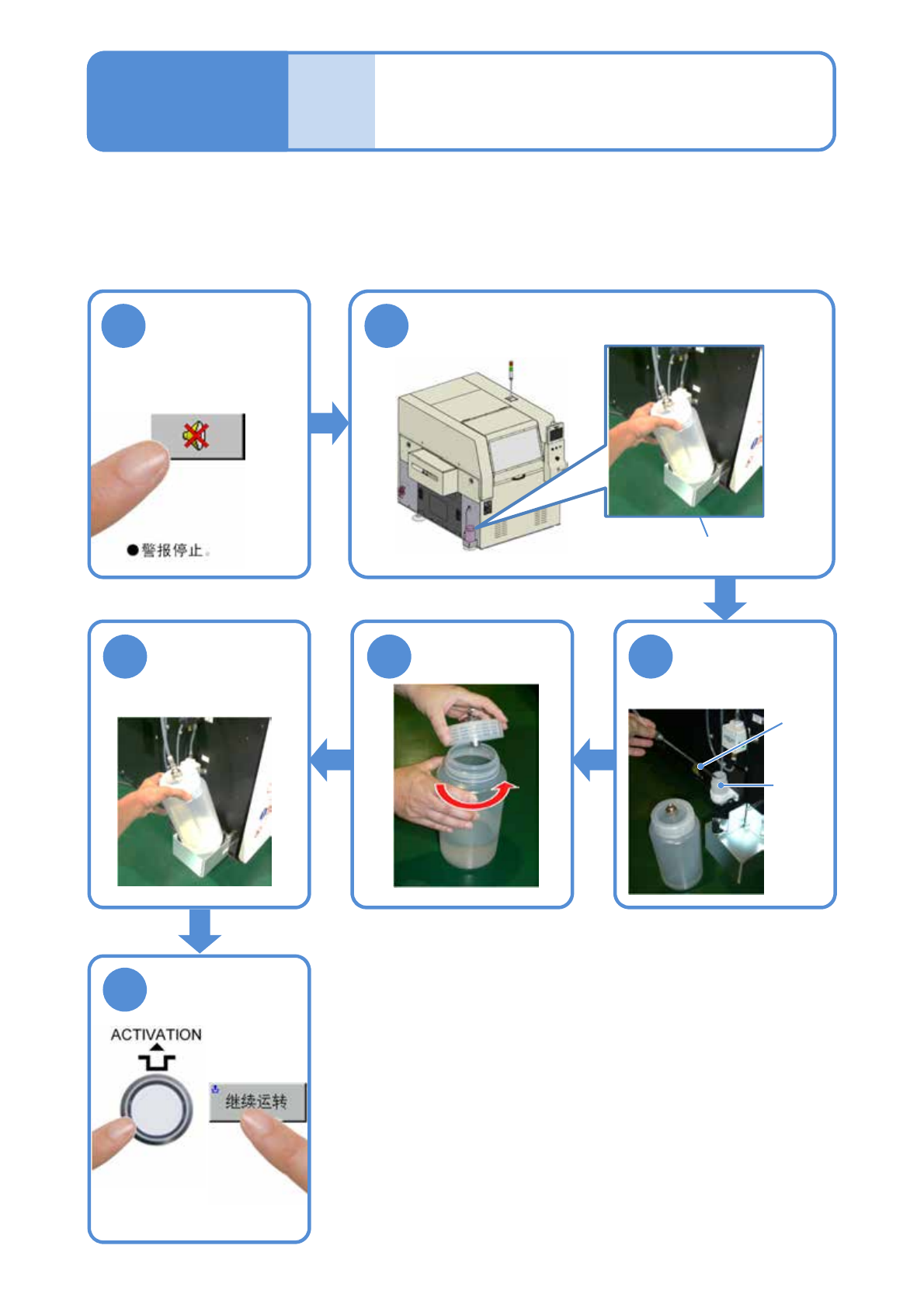

清洁溶剂的补充
1
发出警报
3-2-2
操作篇
3-2-2
3
把管子插入
容器瓶
6
清洁后再启动
4
打开盖子
倒入溶剂
5
2
拿出溶剂罐
溶剂罐(2 l)
容器瓶
管子
●警报停止。
盖上盖子后,把管子
插入溶剂罐
●有关容器瓶内存储液体的处理,请参阅”维修保养篇”(P.3-2-2)。
●关于清洁溶剂，请参照P.1- 9。
