3-8
3
1.1.3 局部坏板标记的生成
以贴装数据为单位设置的坏板标记只有 1 种，即局部坏板标记。局部坏板标记功能，是通过是否检出在每个贴装
数据中设置的坏板标记，来指定是否执行该贴装数据的元件贴装作业。要使用局部坏板标记，必须进行必要的数
据设置。本节具体介绍使用局部坏板标记所需数据的设置方法。
c
注意
在此，以编辑可以执行元件贴装状态的已创建完成的基板程序为前提说明。
如基板程序未创建完成时，必须完成基板程序的创建后再进行此操作。
1
生成标记信息。
在标记信息登录关于坏板标记的信息。
2
打开坏板标记信息画面。
按［基板］按钮，选择「坏板标记」选项卡。
打开「坏板标记信息」画面。
3
设置局部坏板标记信息。

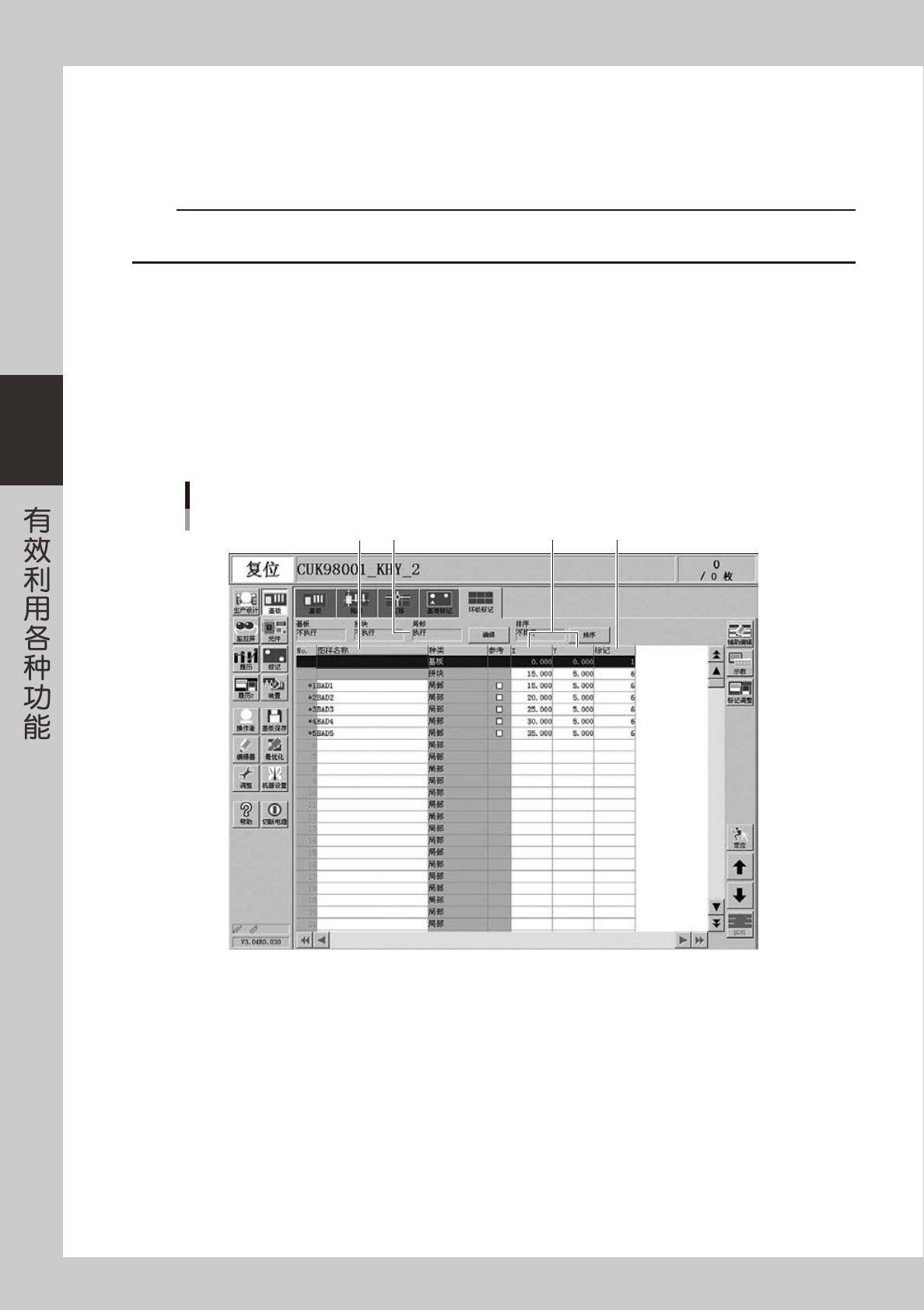

局部坏板标记画面
1 4 2 3
26402-P2-00
1. 标记名称
输入局部坏板标记用的标记名称。
3-9
3
2. X1、Y1
以 mm 为单位输入从基板原点 ( 以拼块原点为基准时，从拼块原点 ) 到坏板标记的位置坐标。
局部坏板标记XY坐标
X
X
Y
Y
坏板标记
坏板标记
■ 拼块原点基准
■ 基板原点基准
拼块原点
基板原点
25402-P2-00
c
注意
用示教输入 XY 数据时，必须先设置基板原点（拼块原点）数据后再用示教输入 XY 数据。
3. 标记
输入局部坏板标记用的标记 No.（标记信息的数据 No.）。
4. 局部
保持初始设置 ( 执行 ) 即可。
4
输入坏板标记。
1. 选择「贴装」选项卡，将光标对准要使用局部坏板标记功能的贴装数据行。
2. 在「坏板标记」栏输入在「坏板标记」选项卡中所输入的的局部坏板标记的「No.」。
贴装选项卡
局部坏板标记No.
26401-P2-00
n
要点
通过灵活应用「局部坏板标记」功能，可以自动切换生产机种。
3-10
3
2.元件参数
2.1 使用替代元件功能
当当前使用的送料器的元件用完时，机器自动切换到指定替代的元件处，保证机器继续运行的功能。
2.1.1 元件切换方法的流程
本节具体介绍替代元件的元件切换方法的流程。
当前正在使用的送料器因为元件用完等原因而不能使用时，不必中断机器的运行，可以自动切换为替代元件。
替代元件组运行一周后，机器停止运行，画面显示需补充元件的确认提示。
YES
YES
NO
NO
自动运行
元件用完
机器停止运行
自动切换至替代元件
替代元件组运行一周后
运行中没有补充元件
元件切换的方法
送料器元件
25405-P2-00
