2-49 2 5. 标记识别测试 5.1 执行标记调整 标记调整是确认已设置的参数是否适当的作业。未设置的参数则通过识别测试获取最佳值。在此，以基本参数的 「标记功能」设置为「基准标记」时的调整方法为例进行说明。 1 选择标记数据。 打开标记画面，将光标移至需进行确认作业的数据 No. 行。 2 打开标记调整画面。 按 [ 标记调整 ] 按钮，打开如下图所示画面。 Step 5 Step 4 Step 6 标记调整 选择相机 26…
2-48
2
E、F: 标记检出范围 XY(mm)
一般以标记外形＋ 3.00mm 为准。如下图所示，标记外形为 1mm 时，输入 4mm。但是如果标记以外的图样 ( 抗蚀图案·
图样的名称·其它 ) 也被检出时，可缩小标记检出范围，使设置的范围只能检出标记。
参考
基本参数的「标记类型」设置为「坏板标记」时，「标记检出范围」显示在「形状」选项卡画面。
1
4
标记检出范围
标记
基板
标记检出范围示例
25234-P2-00
G 〜 K:照明级别
识别标记时的照明被分成几个区域，各个区域的照明级别都在此设置。之后用后述的标记调整执行最优化。
L，M:排除标记外、内部干扰数
以 2 值化方式识别标记图像时，为排除标记内部或外部的干扰而设置的数值。用后述的标记调整求得最佳值后输入。
N: 识别动作流程
一般设置在「普通」。重视识别速度时设置为「快速」，重视识别精度时设置为「Fine」。
2-49
2
5.标记识别测试
5.1 执行标记调整
标记调整是确认已设置的参数是否适当的作业。未设置的参数则通过识别测试获取最佳值。在此，以基本参数的
「标记功能」设置为「基准标记」时的调整方法为例进行说明。
1
选择标记数据。
打开标记画面，将光标移至需进行确认作业的数据 No. 行。
2

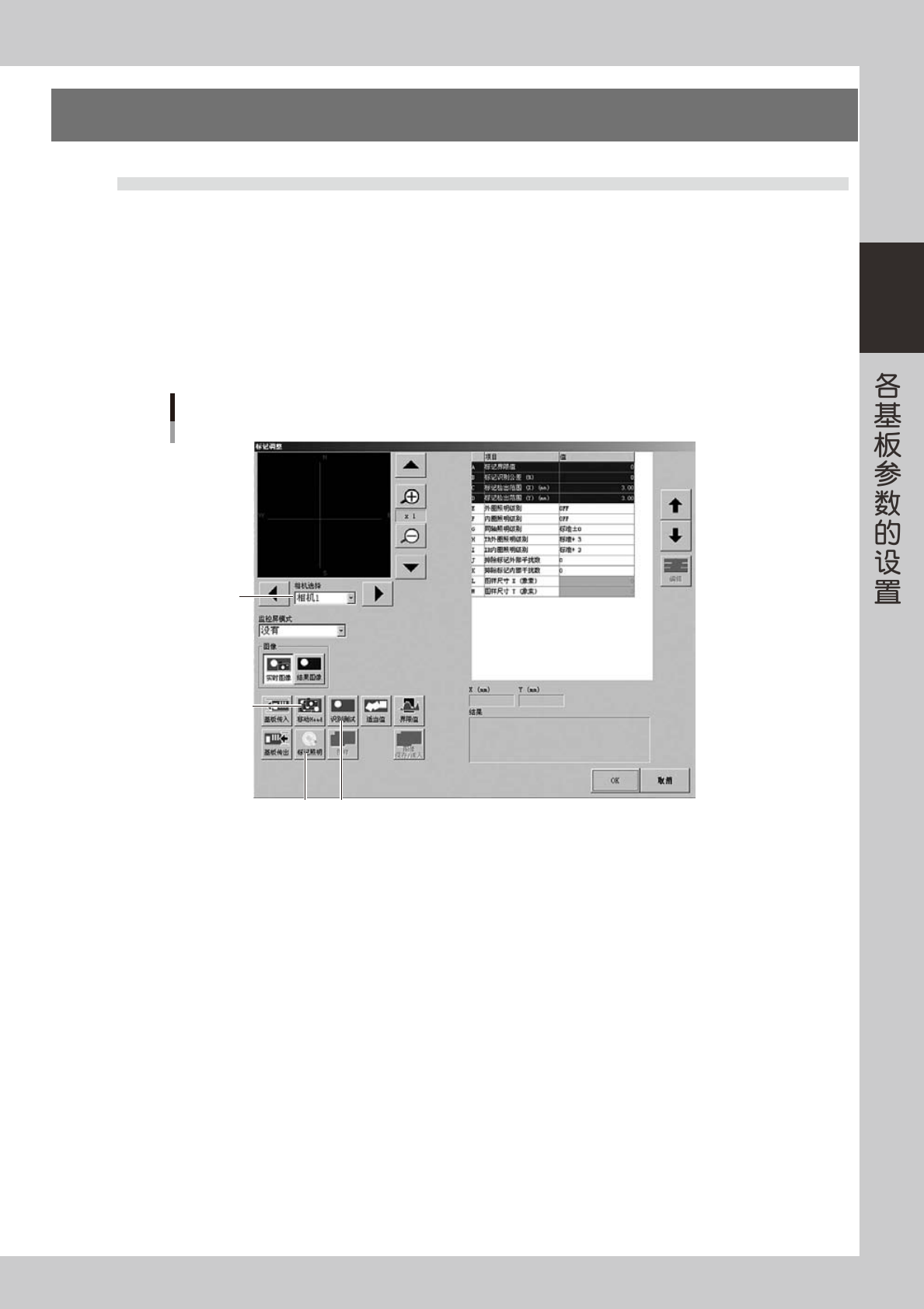

打开标记调整画面。
按 [ 标记调整 ] 按钮，打开如下图所示画面。
Step 5
Step 4
Step 6
标记调整
选择相机
26227-P2-00
2-50
2
3
将基板固定在传送带上。
4
进行标记示教。
1. 按 [ 移动 Head] 按钮，打开贴装头移动画面。
2. 使用方向键移动贴装头，使画面上的十字光标对准标记 ( 下图所示的示教位置 )。
3. 按 [ 关闭 ] 按钮，返回标记调整画面。
形状类型 示教位置 例
圆、正方形
正三角形、特殊形状
角检出
标记的中心
角部
：十字光标
标记示教位置
25235-P2-00
5
设置标记照明。
按 [ 标记照明 ] 按钮，设置照明级别。
标记和背景的明暗差别 ( 光的反差程度 ) 大，且标记整体看上去亮度均一时为最佳值。
标记照明设置
26228-P2-00
主要标记的照明设置标准
· 铜箔、镀金
设置白色外圈、内圈、同轴亮灯。( 照明级别 1)
如果标记太暗，可以提高内圈的亮度。
· 锡膏标记
设置白色外圈、内圈、同轴亮灯。( 照明级别 1)
如果映射出的标记表面凹凸大，轮廓缺损，可以加强外圈的照明。
· 陶瓷质地基板中的金属标记
设置白色内圈、同轴亮灯。( 照明级别 1)
如果陶瓷部分过于明亮，可以只设置 IR 亮灯。
