2.维修保养作业前的准备
为持续保持机器的性能，必须及时更换随机器运行逐渐失去功效的消耗品。本手册主要以消耗品的更换方法为中
心作具体说明。同时也介绍发生故障时，用户自身可以简单进行更换的零部件。
c
注意
本手册中所记载的零部件 ( 零部件编号 ) 为发行时的零部件 ( 零部件编号 )。订购时务必确认最新信息。
2.1 消耗品和需更换的零部件 ( 故障时 )
2.1.1 消耗品
消耗品指随使用时间会逐渐失去其性能的零部件。本机的消耗品有以下几种，可以在维修保养时根据需要更换。
消耗品
随机附件
真空电磁阀用过滤器
真空电磁阀用O形圈
吸嘴弹簧片
固定吸嘴弹簧片用螺钉
55100-L5-00

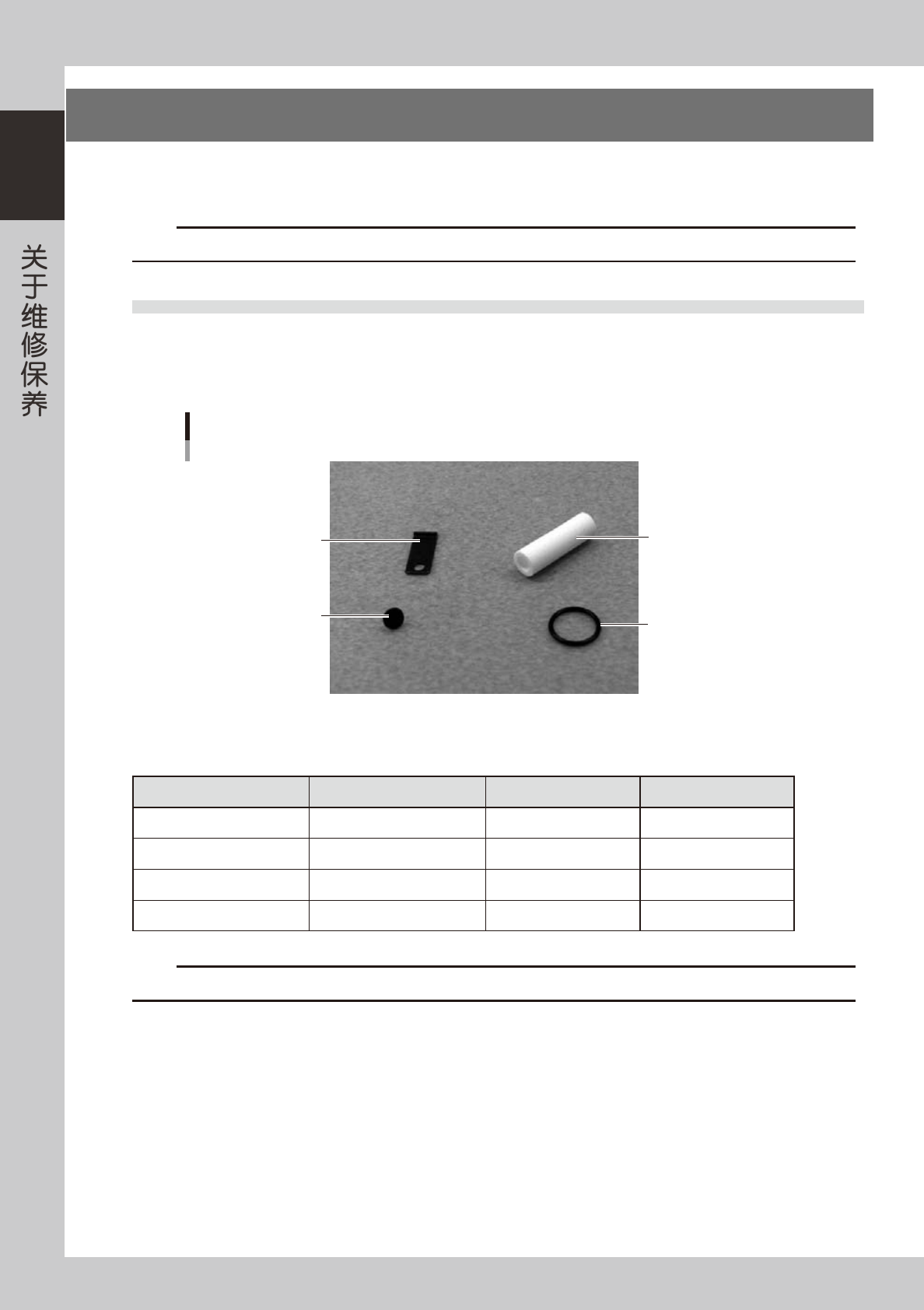

■ 消耗品一览
YS12、YG12 随机附件
名称 零部件名称 零部件编号 备注
吸嘴弹簧片
LEAF SPRING KG7-M7137-A0X
固定吸嘴弹簧片用螺钉
SCREW, PAN HEAD 90990-08J016 M2xL2.5
真空电磁阀用过滤器
FILTER K46-M8527-C0X
真空电磁阀用 O 形圈
O-RING 90990-17J010
c
注意
零部件编号有不经预告就更改的情况。订购时务必向代理商确认。
1-3
1
消耗品
选件(需另行订购)
传送带
Type301A Type302A
Type303A
Type314A
Type304A
Type315A
Type311A Type312A Type313A
标准吸嘴
窄邻接面吸嘴
标准、窄邻接面通用吸嘴
55101-L5-00
■ 消耗品一览
选件 ( 需另行订购 )
名称 零部件名称 零部件编号 备注
传送带
(
标准
) BELT 1
,
CONVEYOR KHY-M9129-000 L=2692mm
传送带
(
加长
) BELT 1
,
CONVEYOR KHY-M9129-100 L=3111mm
各种吸嘴
TypeA
标准用
NOZZLE 301A ASSY KHN-M7710-A1X
NOZZLE 302A ASSY KHN-M7720-A1X
NOZZLE 303/314A ASSY KHY-M7740-A0X
TypeA
窄邻接面用
NOZZLE 311A ASSY KHY-M7710-A0X
NOZZLE 312A ASSY KHY-M7720-A0X
NOZZLE 313A ASSY KHY-M7730-A0X
NOZZLE 304/315A ASSY KHY-M7750-A0X
c
注意
零部件编号有不经预告就更改的情况。订购时务必向代理商确认。
1-4
1
2.1.2 需更换的零部件 ( 故障时 )
本手册所指需更换的零部件是指失去功能 ( 发生故障 ) 会使机器停止运行，更换后无须对机器实施调整的零部件。
本机中下列零部件的更换方法，将在后述第 4 章中作详细介绍。
需更换的零部件
故障时
电磁阀
换气口
更换BIT用插头
更换过滤器用插头
传送装置阀
55102-L5-00
■ 需更换的零部件一览表
名称 零部件名称 零部件编号 备注
送料器阀
VALVE KIT KGA-M37P0-00X
送料器驱动用
(
仅限
YG12)
送料器接头
JOINT ASSY KJV-M3407-A0X
送料器气源供给接头
(
仅限
YG12)
真空电磁阀用
BIT BIT KHY-M7154-01X
更换真空电磁阀用
BIT
真空电磁阀
&
排气发
VALVE KHY-M7153-00X
喷气
&
排气控制用
清洁用排气阀
VALVE KGS-M37P1-00X
清洁排气控制用
传送装置用阀
VALVE(SPARE) KHW-M8582-40X
传送装置用
c
注意
零部件编号有不经预告就更改的情况。订购时务必向代理商确认。
